操作手册Ⅰ Rev00

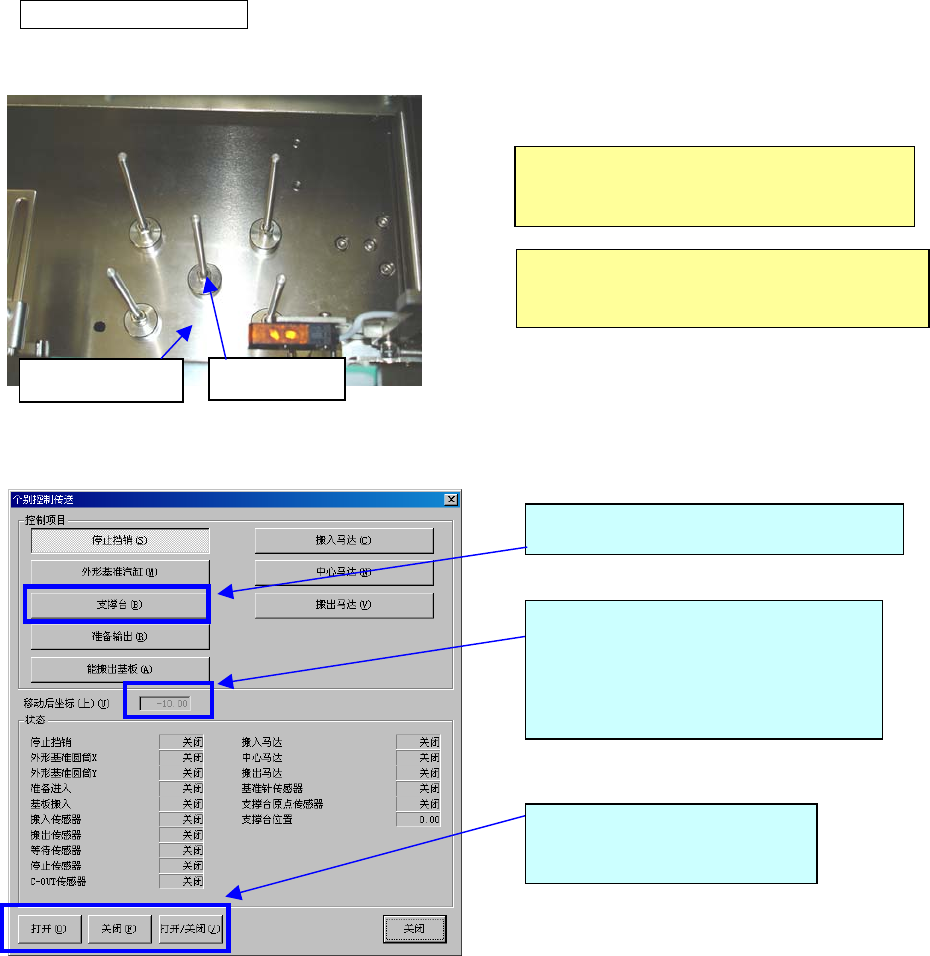

〈顺序 3〉设置支撑销。
① 按照基板形状在支撑台上设置支撑销。
支撑台
支撑销
* 请确认支撑销下面没有沾上芯片。
*双面贴装，在设置支撑销时要注意，不可
使销碰到基板下面已经完成贴片的元件。
② 把基板放在传送带上，在个别控制传送画面上提高「支撑台」。
1. 请选择「支撑台」。
2. 用负数输入基板厚度。
(例)基板厚度为 1.6mm 时，
输入“－1.600”。
3. 请操作台的升·降。
③ 请确认支撑销的位置。用手从上面轻轻地按下基板，确认支撑销能够支撑基板。
82-
操作手册Ⅰ Rev00

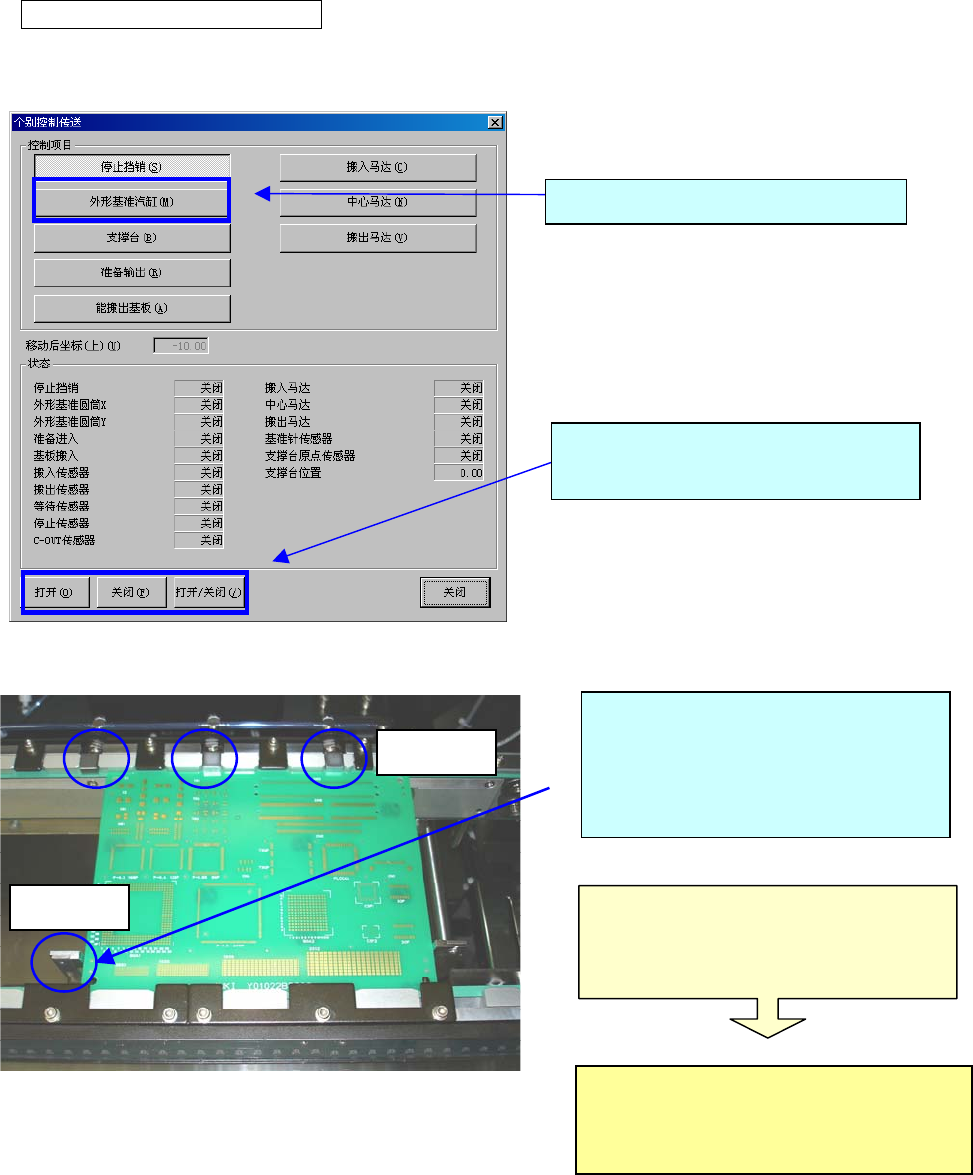

〈顺序 4〉调整夹杆 X
・
夹杆 Y。
①在个别控制传送画面上选择「外形基准汽缸」，运行夹杆 X 和夹杆 Y。
② 请调整夹杆 X 的位置。
请选择「外形基准汽缸」。
夹杆 X
・
夹杆 Y 会同时移动起来。
操作「打开」/「关闭」。
转动调节手柄，对准基板调整夹杆 X
的位置。夹杆 X 与基板之间留下 0.5mm
空隙，调整好后，把调节挡销固定住。
夹杆 Y
夹杆 X
若是薄基板，请确认基板固定后有无
上翘。
基板上翘时，请调整夹杆的压力。
※ 调整夹杆 Y 的压力，请参见『使用说
明书 CD』的「2-7-1-4 外形基准的调
整方法」。
92-
操作手册Ⅰ Rev00

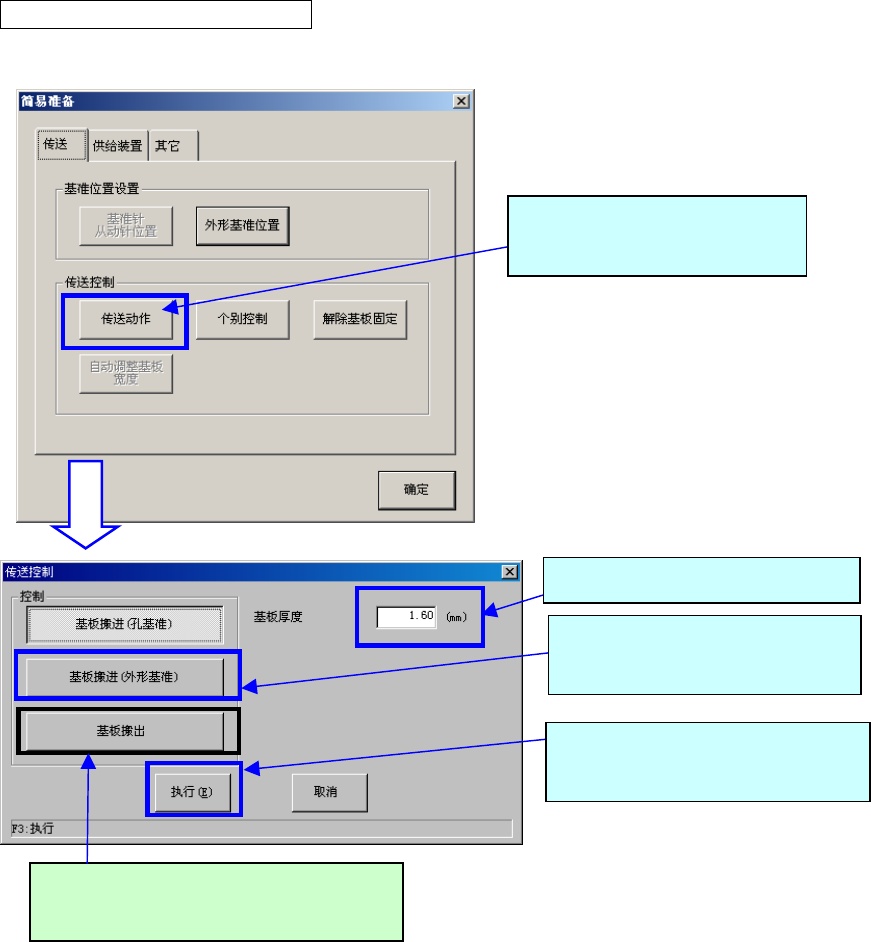

〈顺序 5〉检查基板的传送状况。
请在 IN 缓冲（传送带站台）上设置基板，确认在连续动作时基板移动流畅无阻。
显示传送控制画面。
2.请选择「基板搬进（外形基
准）」。
1. 请输入基板厚度。
使基板搬入·固定。
3. 请按下「执行」。
选择「基板搬出」，按下「执行」后，
即可搬出基板。
选择「传送动作」。
请在简易准备画面上
