操作手册Ⅰ Rev00
〈顺序 6〉确认外形基准位置·进行示教（对准位置）。
在〈顺序 2〉调整了停止挡销时，需要对准「外形基准位置」。
①请搬入基板。（参见〈顺序 5〉）

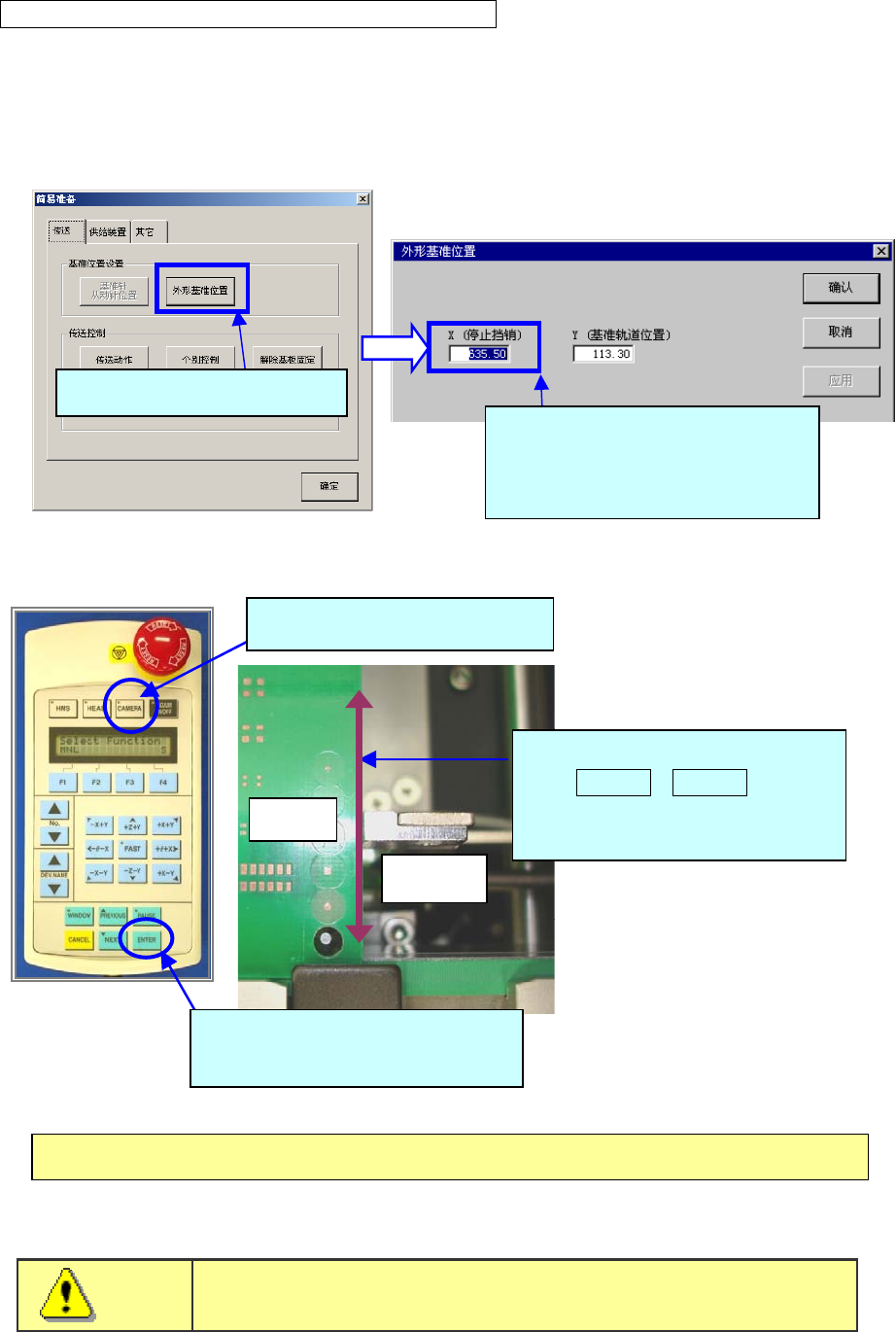

②显示设置外形基准位置画面。
③ 用 HOD，确认·示教「X（停止挡销）」的位置。
选择「外形基准位置」。
把画面上的光标对准「Ｘ（停止挡
销）」。
※X 停止挡销 ＝ 挡销
＜HOD＞
※ 示教方法的详细内容、请参见『使用说明书 CD』的「4-5-2 示教」。
挡销
基板
2. 边看示教监视器，边操作 HOD
的✡-θ-X、+θ+Y✡键，使基
板和挡销接触线在 X 方向的中
心。
3. 对好位置后，请按下「ENTER」，
便会出现数值。
1. 请按下「CAMERA」。
注意
为防止人体受伤，操作ＨＯＤ时请不要把手伸进装置内部，头部·脸
部也不要靠近装置。
112-
操作手册Ⅰ Rev00
步骤 6 把生产所要使用的元件安装在带式送料器等元件供给装置上。
安装方法，请参见各种元件供给装置的使用说明书。
步骤 7 把带式送料器安装在送料器台架上。
按照送料器安装指示书（生产程序的「吸取数据」等），把带式送料器安装在送料器台架的
安装位置（编号）上。
①
X 轴基准销
在指定的编号下面的孔里，插入 X 轴的基准销。
例：这个孔为前侧 3 号（后侧 77 号）。
② 把带式送料器放在送料器台架上，
边在水平方向上从身前向前方滑动，边 把 X轴的基准销插入固
定盘的孔里。
③ 确认插入正直后，把分离杆把头向主机方向推，把锁定托盘固定在锁定轴上。
1. 水平滑动，安装好。
锁定轴
X 轴基准销
固定盘
锁定托盘
送料器台架
分离杆把头
2. 向主机方向推，固定好。
带式送料器（CTF）
122-
操作手册Ⅰ Rev00
步骤 8 确认元件吸取位置
进行 X,Y（吸取坐标）、Z（吸取高度）跟踪。
①
1. 从「简易准备画面，选择「供给装置」。
2. 请选择「跟踪吸取手动传送」。
②
请选择「确定」。
③ 显示「跟踪吸取位置」画面。
■
吸取位置（X,Y,Z）偏移时
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
■
吸取位置对准时
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS
VACUUM
ON/OFF
HEAD CAMERA
按下「NEXT」键后，移动到下一
个元件。
1.请按下
「CAMERA」。
(若是 Z，请按下
「HMS」)键)
显示 X、Y、Z 坐标。
示教时，选择该项目，用 HOD
示教。
3. 请按下「ENTER」
键。数值确定后，
摄像机移动到下一
个元件。
2. 把 XY 对好。
* 有关摄像机跟踪的详细内容，请参见『使用
说
明书 CD』的「4-5-4-4 确认」。
