操作手册Ⅰ Rev00 3-6 发生图像识别异常错误 错误画面 错误要因、原因 ①元件的引脚弯曲。 ②元件的引脚、球氧化。 ③托盘元件的供给角度错误。 ④制作图像数据错误。 处理错误的方法 1) 改善错误原因后，按下开始开关，重启生产。 ☆ 图像识别错误 发生错误的时间 确认和处理 检查供应元件有无错误 补充元件后立即 检查托盘供应的元件供给方向（角度）有无错误 正常生产中 检查 VCS 单元有无尘埃、异物 6 3-
操作手册Ⅰ Rev00
3-5 发生错误 （LA 识别错误、芯片站立、异元件判定）
生产程序的值与激光计算的值不一致
时显示错误。
①芯片站立错误。
②异元件错误。
③LA(激光)重试超次。
④吸取偏移。
处理错误的方法
☆ 芯片站立错误（仅限于在元件数据「检查」中设置过「芯片站立」的元件）
发生错误的时间
确认和处理
确认检查元件有无挂错位
补充元件后立即

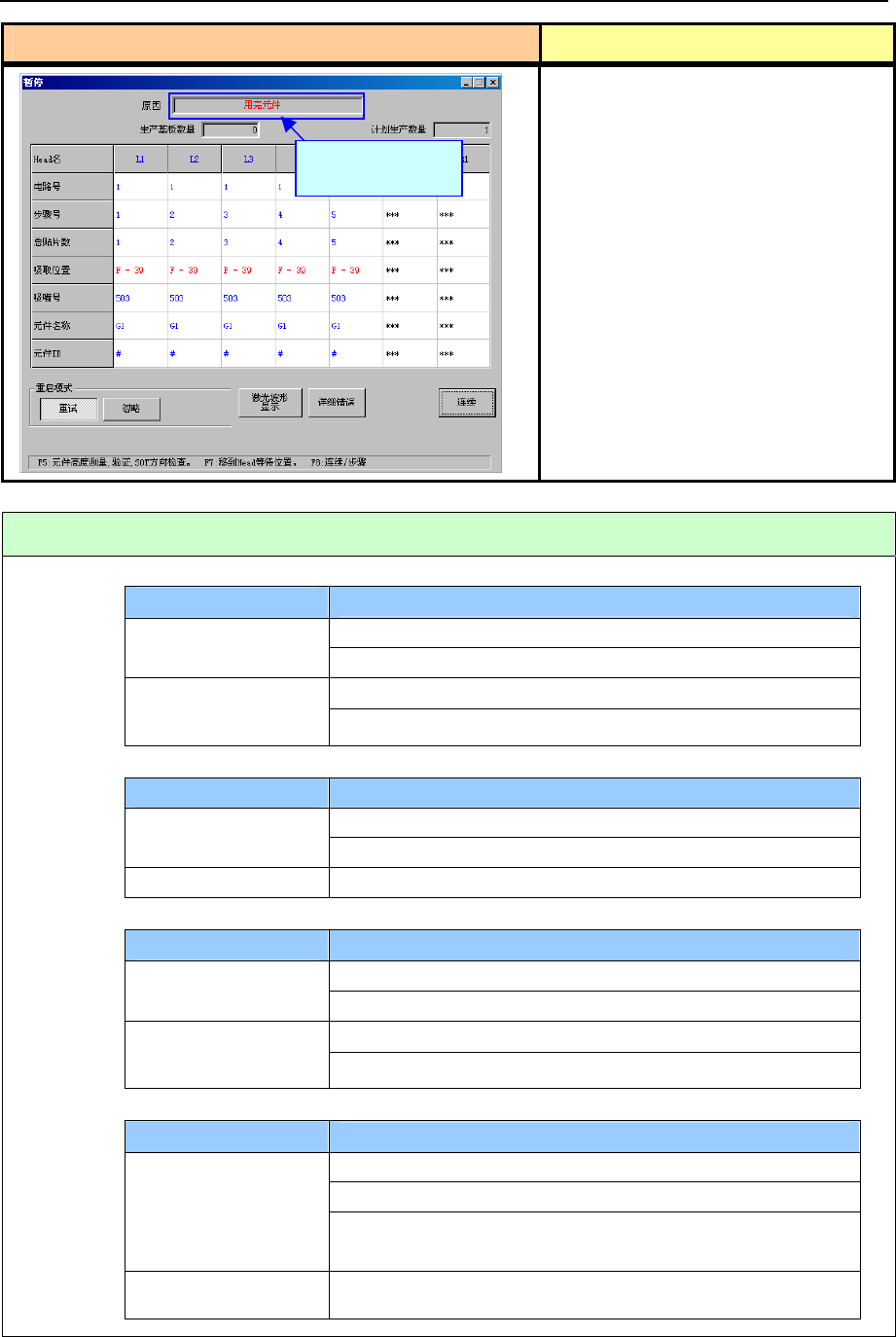

错误画面 错误要因、原因
根据错误情况，显示
相应的提示。
检查元件吸取位置有无问题，重新示教
重新设置元件数据的元件高度
正常生产中
清扫吸嘴
☆ 异元件错误（仅限于在元件数据「检查」中设置过「异元件检查」的元件）
发生错误的时间
确认和处理
检查元件有无挂错位
补充元件后立即
检查元件吸取位置有无问题，重新示教
正常生产中 重新设置元件数据的元件纵横尺寸
☆ 元件姿势错误ー
发生错误的时间
确认和处理
检查元件有无挂错位
补充元件后立即
检查元件吸取位置有无问题，重新示教
重新设置元件数据的高、纵横尺寸
正常生产中
清扫吸嘴
☆ 吸取偏移错误（仅限于在元件数据「检查」中设置过「吸取偏移」的元件）
发生错误的时间
确认和处理
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
补充元件后立即
检查送料器传送量有无错误
（使用不同的送料器时）
正常生产中 检查传送元件有无不畅
53-
操作手册Ⅰ Rev00
3-6 发生图像识别异常错误

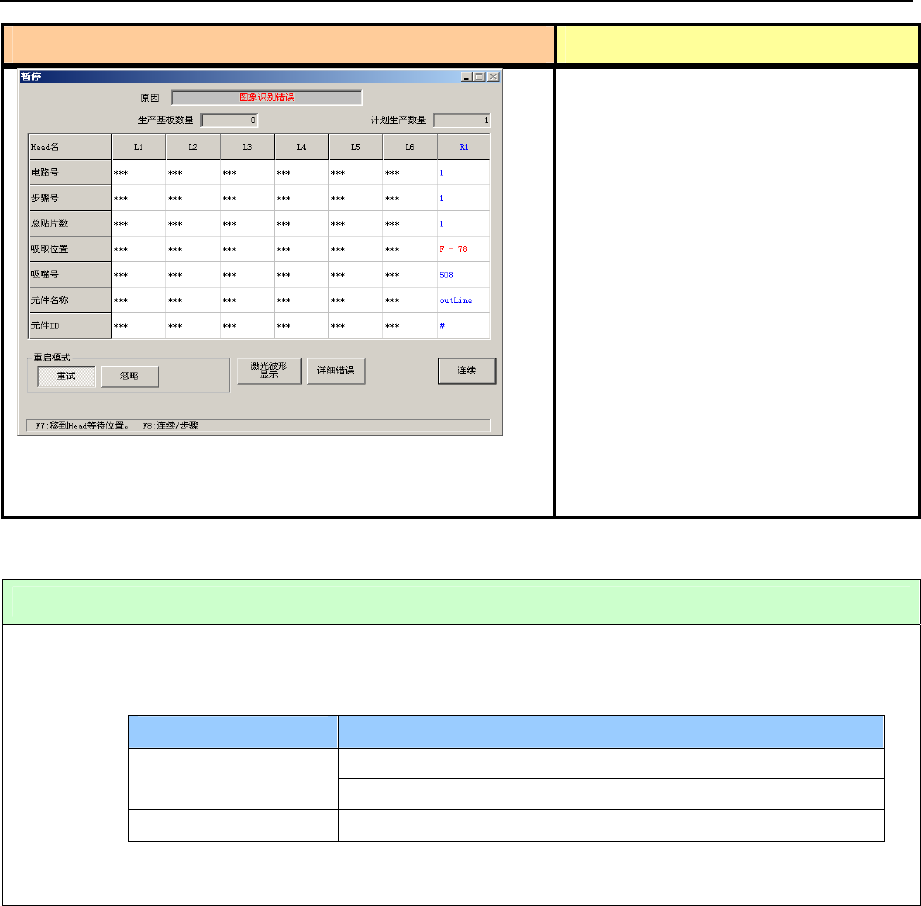

错误画面 错误要因、原因
①元件的引脚弯曲。
②元件的引脚、球氧化。
③托盘元件的供给角度错误。
④制作图像数据错误。
处理错误的方法
1) 改善错误原因后，按下开始开关，重启生产。
☆ 图像识别错误
发生错误的时间
确认和处理
检查供应元件有无错误
补充元件后立即
检查托盘供应的元件供给方向（角度）有无错误
正常生产中 检查 VCS 单元有无尘埃、异物
63-
操作手册Ⅰ Rev00
3-7 吸嘴错误

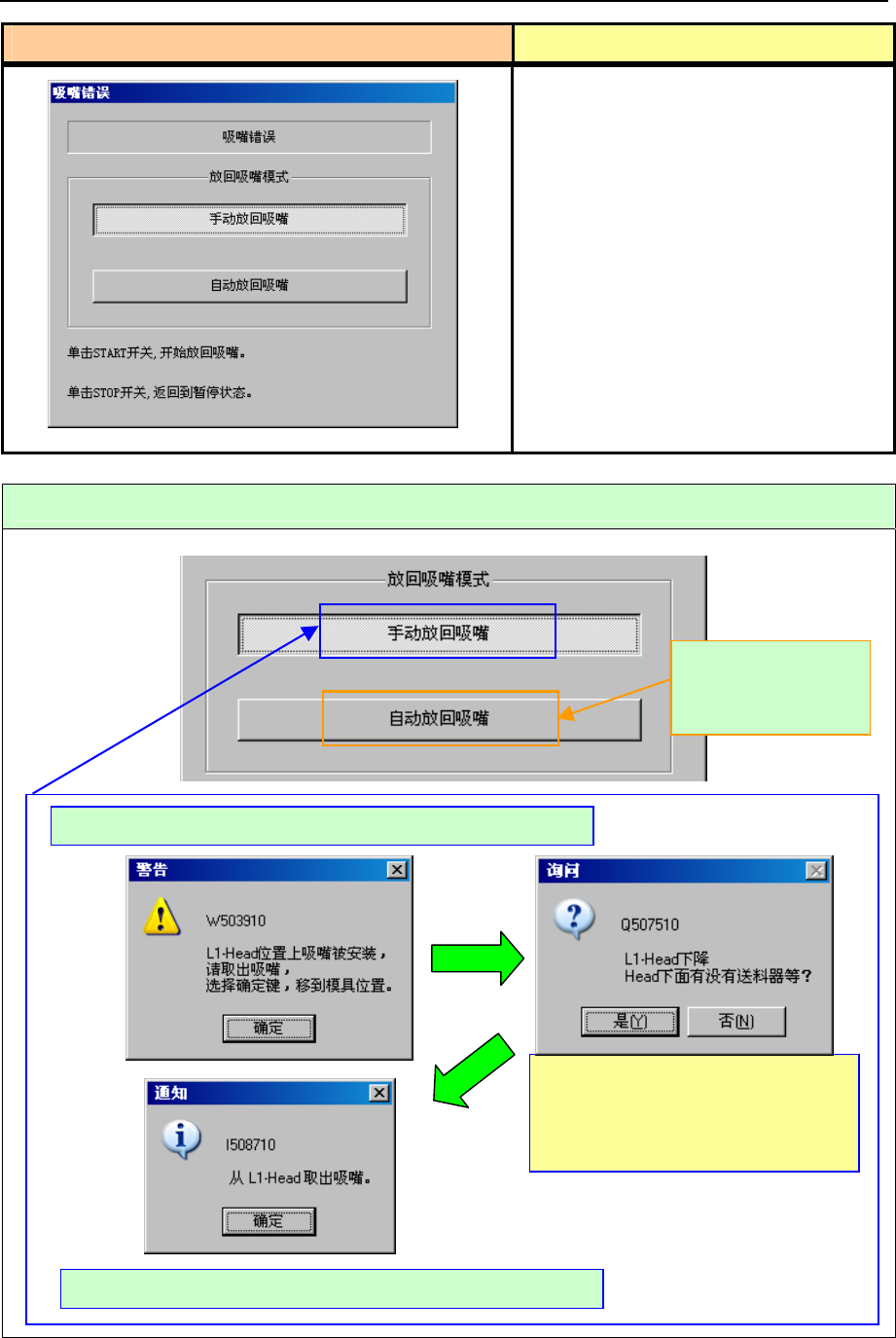

错误画面 错误要因、原因
①吸嘴装卸错误。
②ATC 托盘有异物。
③吸嘴外圈部件动作不良。
④真空力量降低。
处理错误的方法
1) 请选择「放回吸嘴模式」，按下开始开关。
把安装错误的吸嘴
自动放回 ATC。
把
取
出的
吸嘴
，
放回
ATC
单
元的
原位
置。
手动放回吸嘴时
，
请按提示取
出
吸嘴
。
*选择 「否」后，Z 轴会降到送料器
下面的位置。选择「否」时，请确
认贴片头下面没有送料器。
