Rev1.00c
维修调整要领书

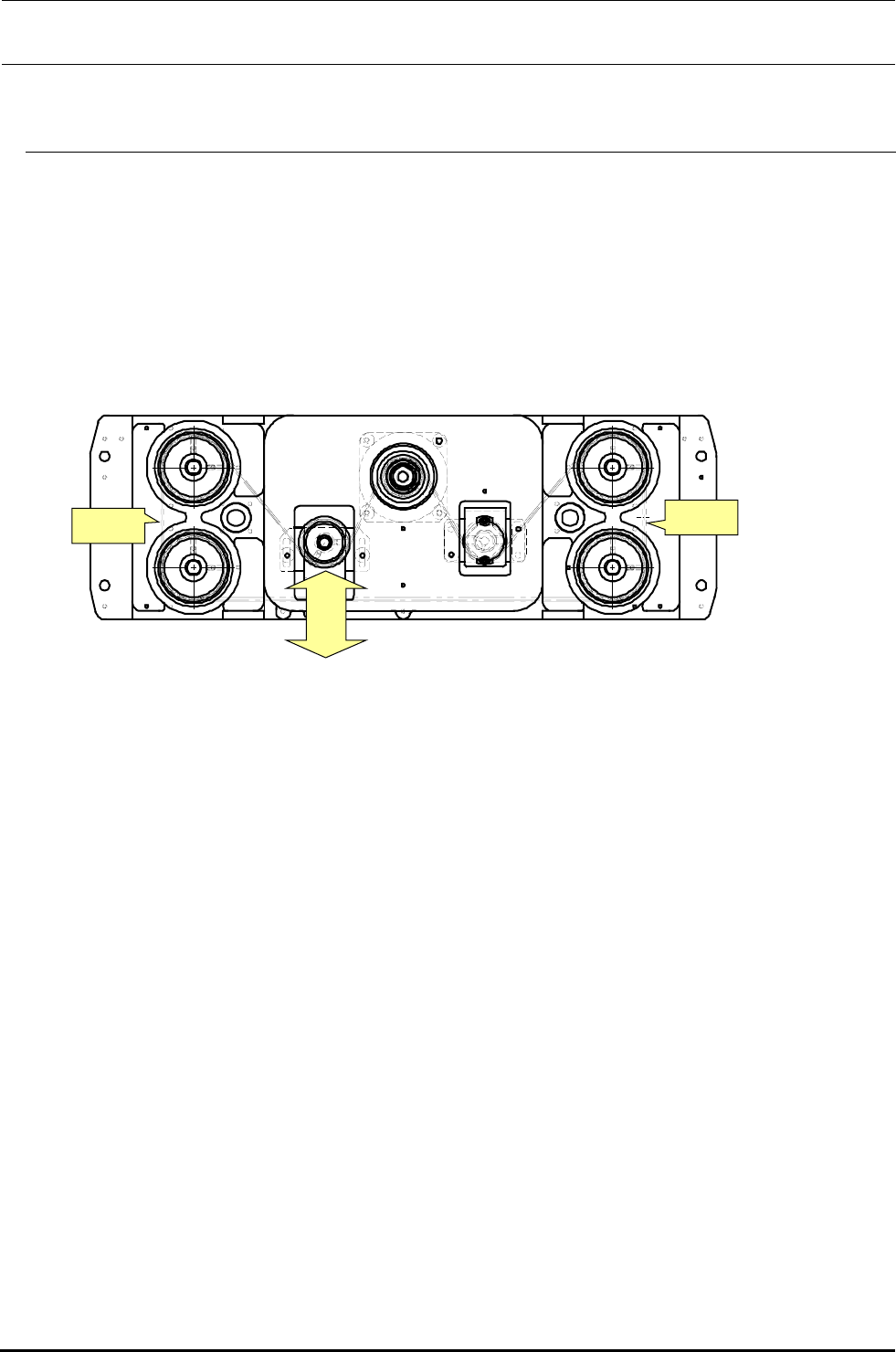

5-15-2．支撑台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮带
张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝２．５
Width＝９．０
Span＝９７（Ｌ、E尺寸规格 Span＝170）
规格值 ４２．５Ｎ±2.5N
測定位置
測定位置
弱
強
图５−15−２−１
5-16
Rev1.00c
维修调整要领书

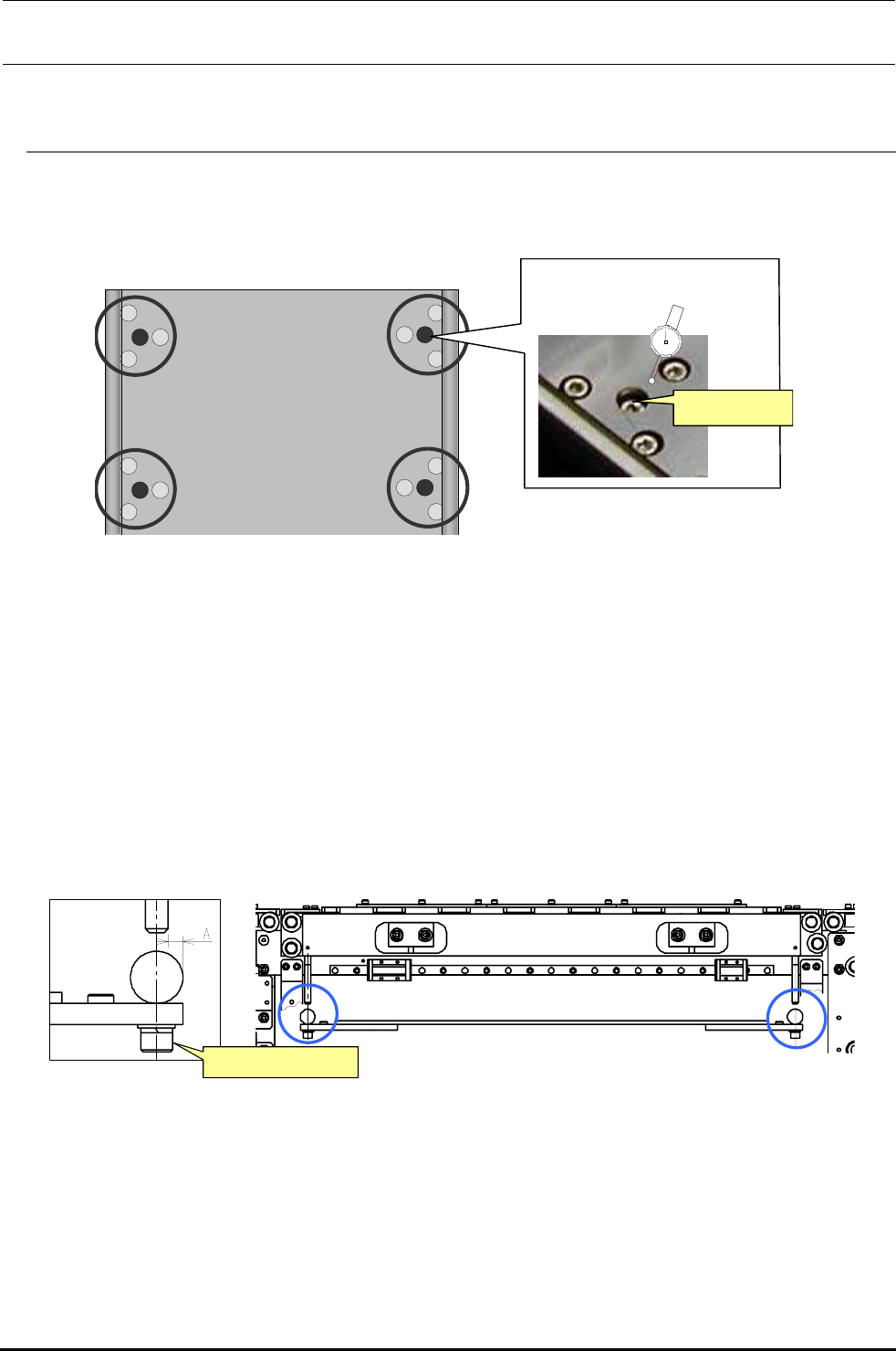

5-15-3．支撑台的平面调整
调整支撑台的平面度时，把测定仪器安装到贴装头的ＯＣＣ摄像机支架，测定下列圆标记中央附近的值，
把 4 部位的差调整在０．０２ｍｍ以内。
调节螺丝
图５−
15−３−１
<调整方法>
１） 请使用[手动控制]→[传送个别控制]，将支撑台置于-27mm 的位置。
２） 以 4 个计测点中最低的地方为基准，将调整螺钉向下降方向（螺钉旋紧的方向）转，调整到 4 个
测定点的差在 0.02mm 以内。
※ 如果将固定滚珠丝杠的 3 颗螺钉（调整螺钉周围的螺钉）全部松开，则 BU 台有下降的可能，所以
用调整螺钉调整后，请先临时固定一下。
※ 调整后，请确认轨道导轴与侧梁的中心是一致的。（尺寸 A 为 4mm±0.5）
サイドビーム止めね
じ
侧梁止动螺钉
5-17
Rev1.00c
维修调整要领书

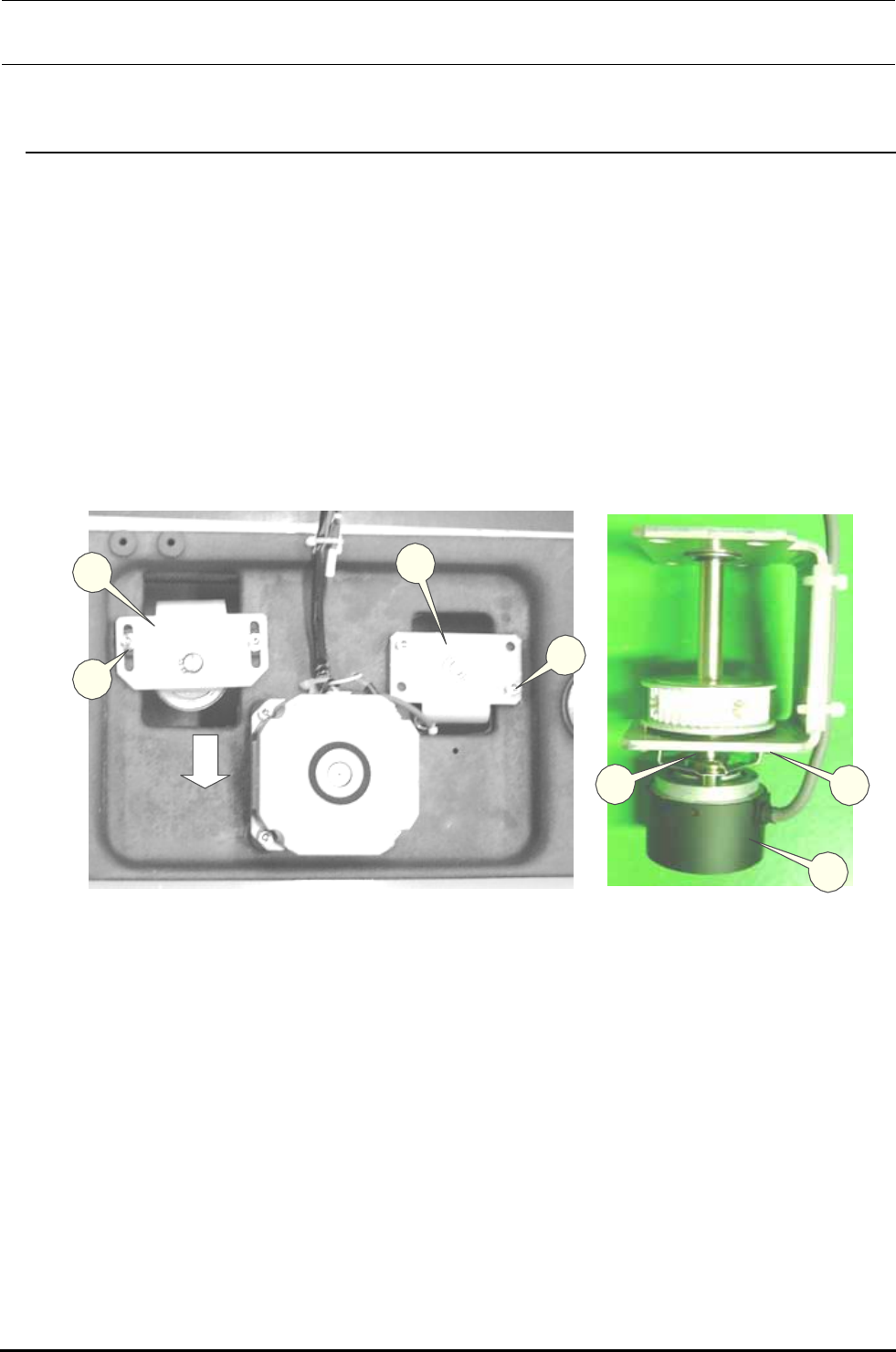

5-16．支撑台ＥＮＣ的更换
１）与５−１５．支撑台马达更换一样，卸下支撑台。
２）拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。
３）拧松④固定螺丝，取出③调节器架组件。
４）拧松③ＳＬ６０３０６９２ＴＮ盖。
５）拧松调节器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤调节器。
４） 按照（３）∼（１）的程序进行组装。
参照５−１５章 支撑台马达的更换，调整支撑台的平面度。
更换后，用 MS 参数计取得支撑台偏差值。
−１
１
２
３
４
７
５
６
图５−１６−１
5-18
