Rev1.00c 维修调整要领书 6-2. 更换取出器 １） 请使本体左下方的手柄阀置于关闭状态。 ２） 拆下 φ4 气管 ① 、 φ6 气管 ② 。 ３） 卸下 CAL VCUM SV 组的线束 ③ 。 ４） 请取下安装螺钉 ④ （ 2 颗），更换 CAL VCUM SV 组。 ５） 安装请按相反的步骤进行。 切断空气供给 1 CAL VCUM SV 组 3 2 4 6- 2
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
6 ＣＡ L 块

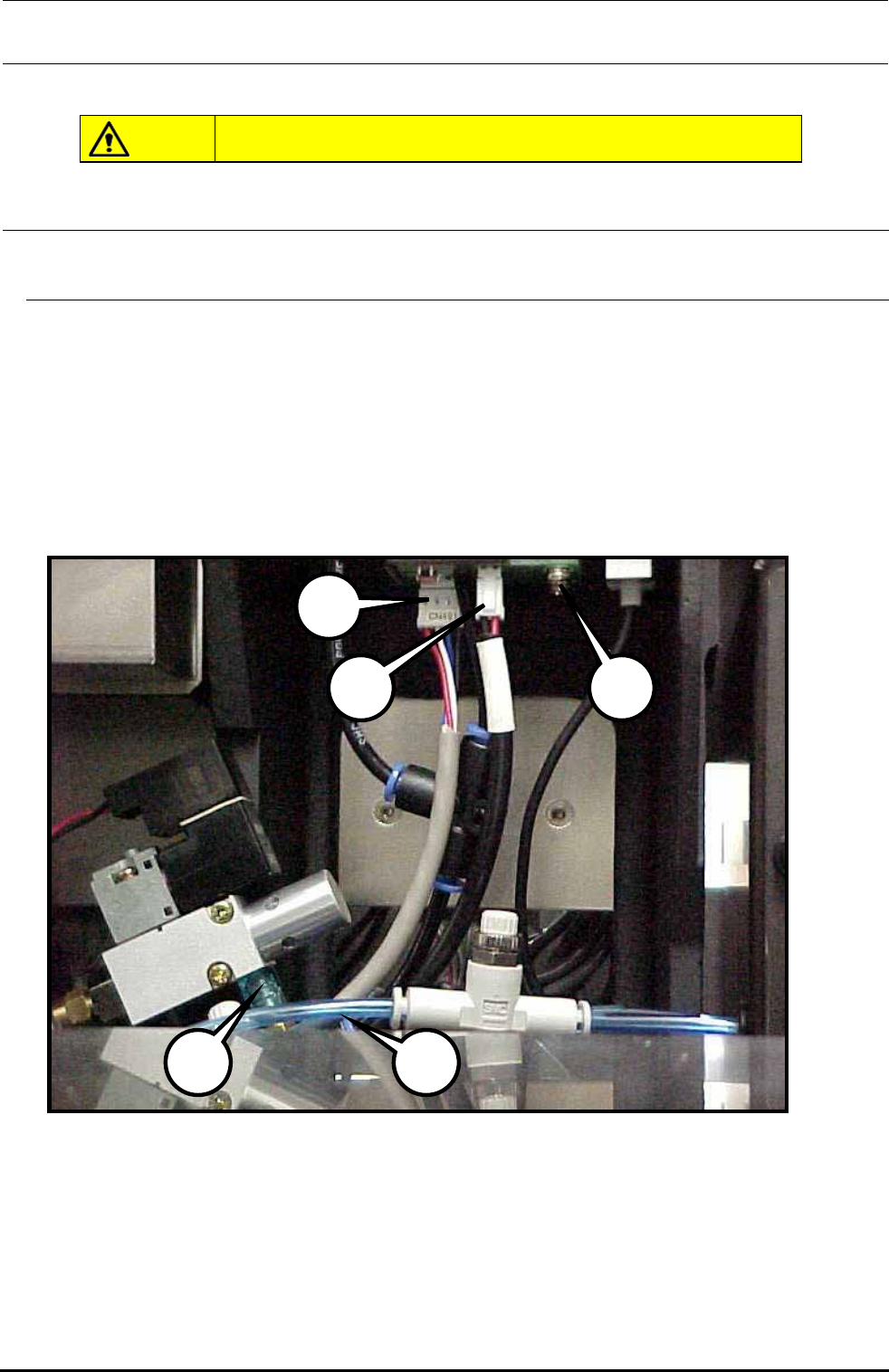

6-1. ＣＡＬ基板组的更换
１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ基
板组。
４） 基板更换后，请按照相反的程序组装。
滤清器④的更换不切断空气也可能
货号 40000641 品名 FILTER
4
3
2
1
1
6-
1
Rev1.00c
维修调整要领书

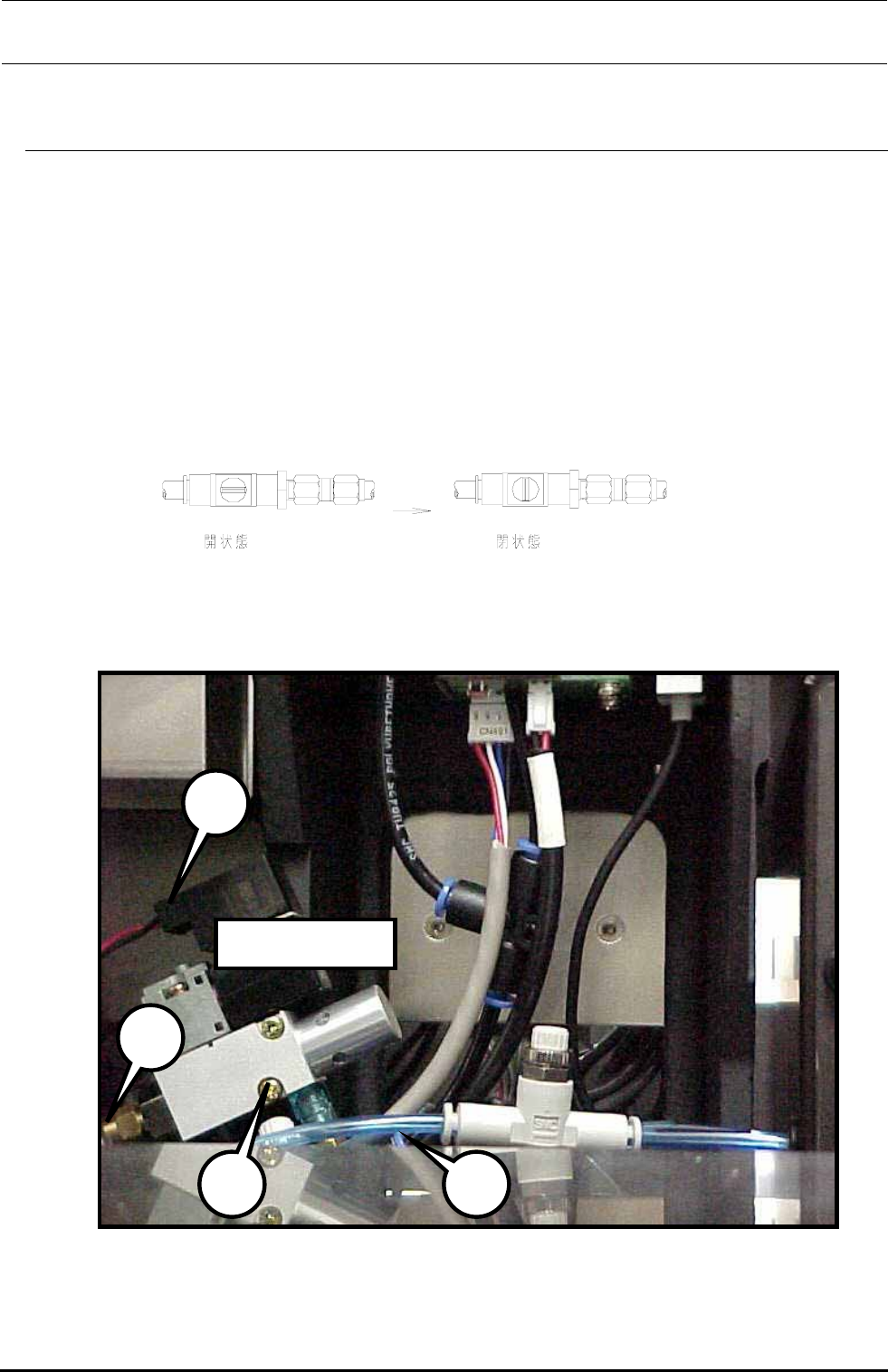

6-2. 更换取出器
１） 请使本体左下方的手柄阀置于关闭状态。
２） 拆下φ4 气管①、φ6 气管②。
３） 卸下 CAL VCUM SV 组的线束③。
４） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
５） 安装请按相反的步骤进行。
切断空气供给
1
CAL VCUM SV 组
3
2
4
6-
2
Rev1.00c
维修调整要领书

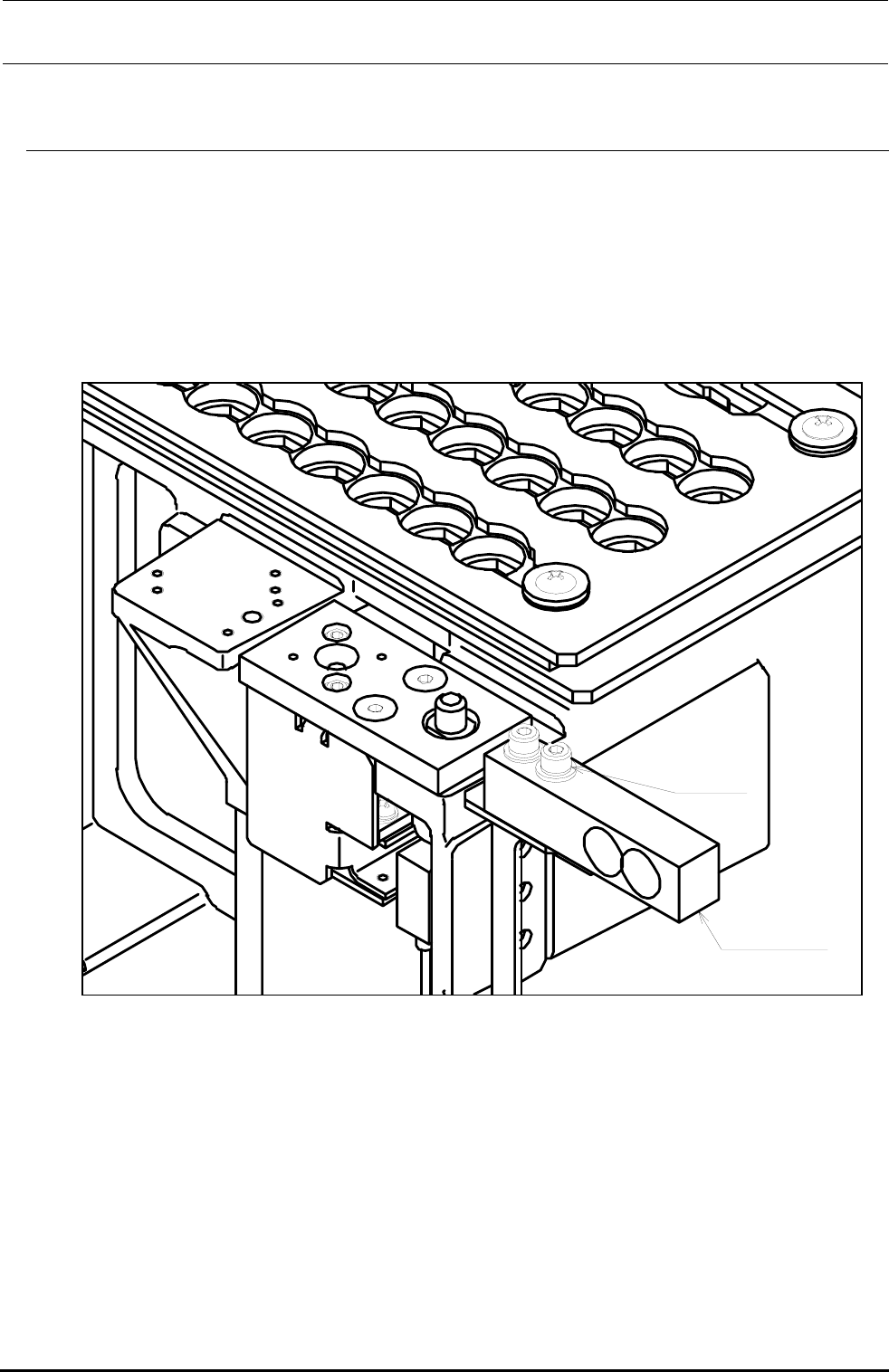

6-3. 测力传感器的更換
１） 请从测力传感器放大器上拔下线束。
２） 取下固定螺丝（２个），卸下测力传感器组。
３） 装配时请按相反的顺序进行。
※ 更換测力传感器后，请重新取得 MS 参数的测力传感器装配位置和高度、测力传感器参数。
测力传感器组
固定螺丝
6-
3
