Rev1.00c
维修调整要领书
４） 请进行气缸杆部的固定位置调整。
在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整ＡＴＣ气缸的附
属螺母和ＡＴＣ接头。
此时，在 ATC 接头的螺丝部涂上锁定漆２４２。
图 7-1-2 固定时调整位置
7-2
Rev1.00c
维修调整要领书
５） 请调整传感器配件的位置。
OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。
CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。
图 7-1-3 OPEN 时 图 7-1-4 CLOSE 时
传感器碰块
OPEN
传感器
CLOSE
传感器
传感器碰块
LED 熄灭之后再向左 1mm LED 点亮之后再向右 1mm
6） 请装配φ４空气软管。
请参照下图，用空气软管（φ4）装配调速器和电磁阀。
図 7-1-5 空气软管的装配
7-3
Rev1.00c
维修调整要领书

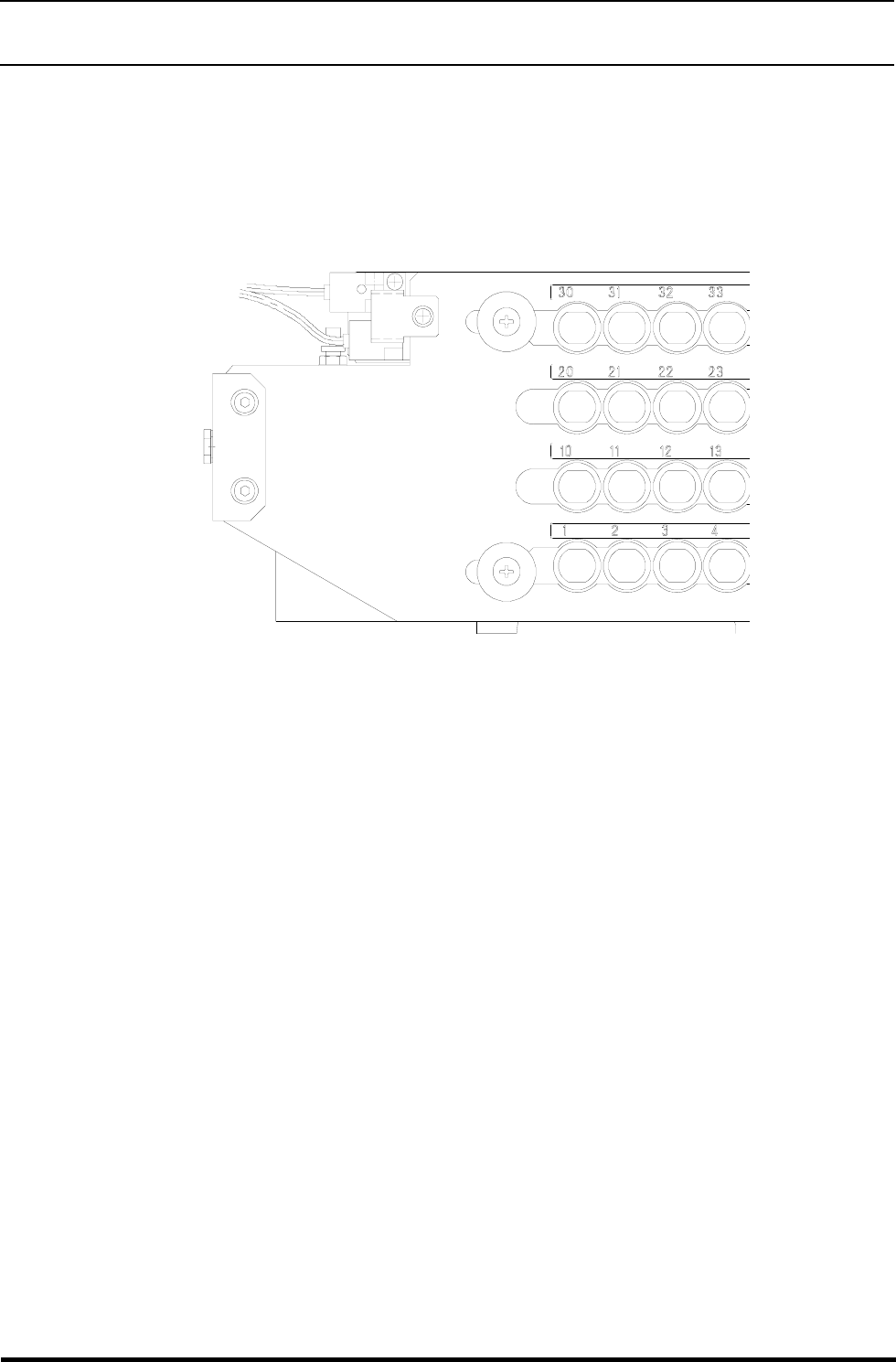

７-２ ＡＴＣ ＯＰＥＮ／ＣＬＯＳＥ传感器的更换
１） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
２） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
３） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。
图 7-2-1 ＯＰＥＮ／ＣＬＯＳＥ传感器
传感器碰块
CLOSE
传感器
OPEN
传感器
传
感器安装螺钉
7-3 速度控制器的调整
１） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
２） 调整后，应固定旋钮。
滑板的开闭时间请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
7-4
