Rev1.00c
维修调整要领书
７-２ ＡＴＣ ＯＰＥＮ／ＣＬＯＳＥ传感器的更换
１） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
２） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
３） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。

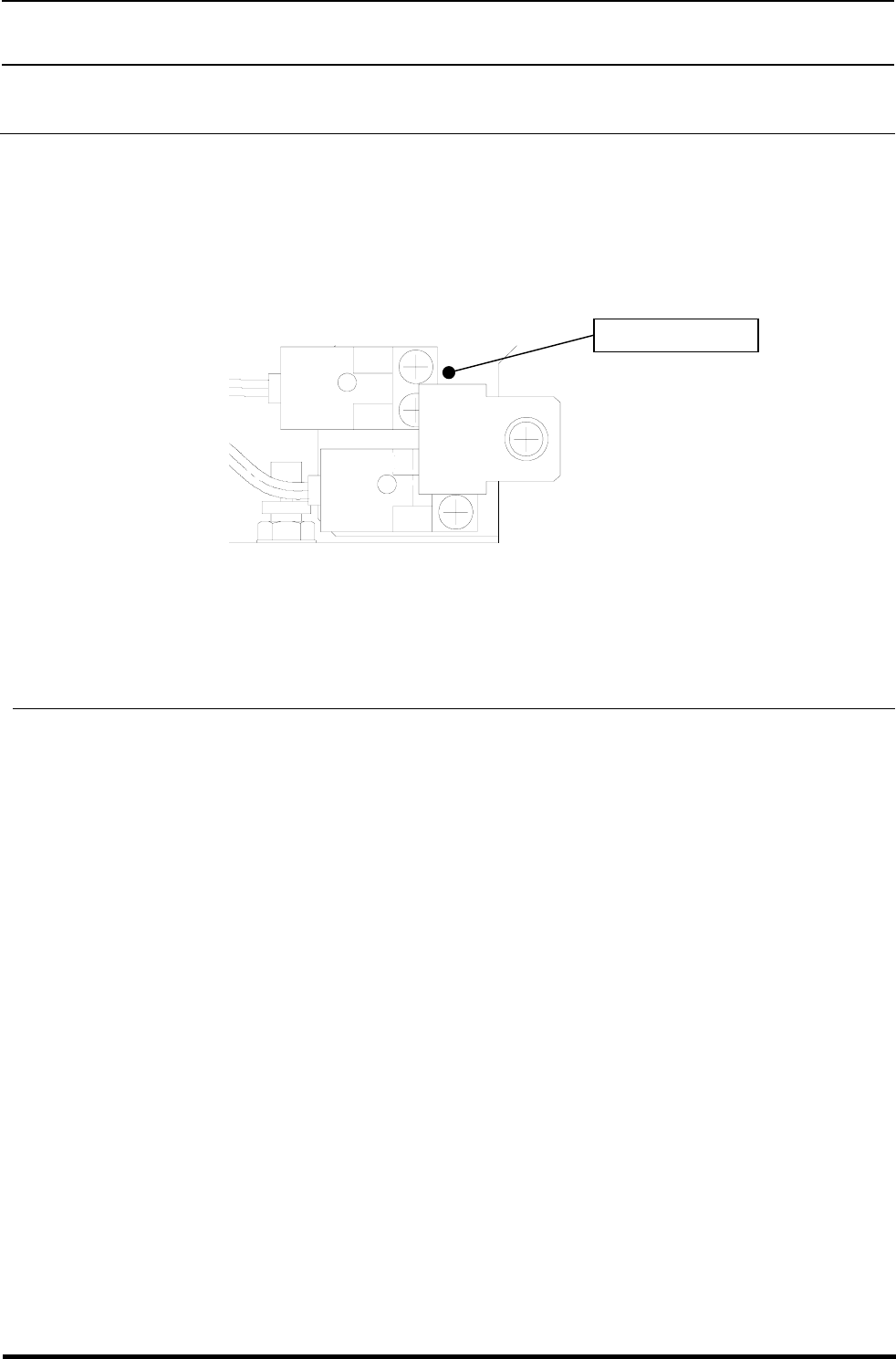

图 7-2-1 ＯＰＥＮ／ＣＬＯＳＥ传感器
传感器碰块
CLOSE
传感器
OPEN
传感器
传
感器安装螺钉
7-3 速度控制器的调整
１） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
２） 调整后，应固定旋钮。
滑板的开闭时间请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
7-4
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成事故，请关掉电源后再进行操作。
8 ＶＣＳ
8-1. ＣＣＤ摄像机、镜头的更换
（建议以 VCS 摄像机组进行更换。）
１） 请取下照明装置护罩的锁销，拆下前后的平板 V。
２） 请拆下位于背侧的②电缆夹，拔掉照明装置的电源线连接器。
另外，如果附带可选 VCS 时，请拆下切换气缸的配管和切换传感器的连接器。
３） 请取下①照明装置固定螺丝（４处），卸下照明装置。
４） 卸下照明装置之后，摄像机露出来，请把它卸下。

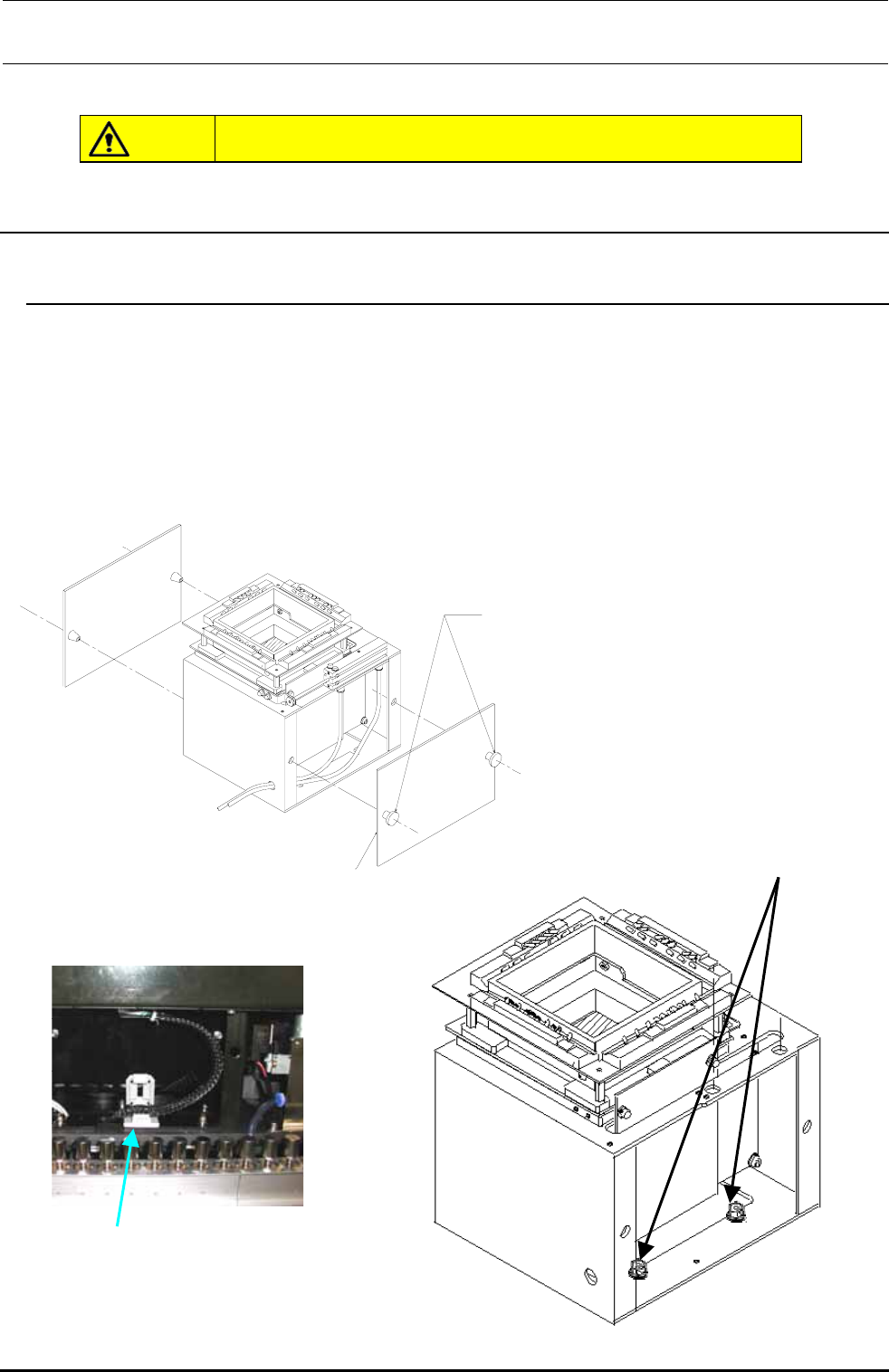

图 8-1-1
护罩锁销
SL6051292TN
M 5×12 护盖 Cap 4 各 ①
②电缆夹
平板 V
8-1
Rev1.00c
维修调整要领书
５） 用酒精等清洁摄像机的安装面。
６） 请按相反的顺序将新的摄像机和照明装置返回原处，进行焦点调整。
※ 如果个别更换了 CCD 摄像机、镜头、托架，必须进行以下作业。
７） 用标尺在图的阴影面走动，确认Ｃ贴片面的平行，用扳手调整到０．０５以下。（在安装螺丝上涂锁定漆
２４２）
８） 请按相反的步骤将摄像机和照明装置恢复到原样，进行焦点调整。
（焦点调整方法请参照ＭＳ参数、摄像机焦点偏差。）

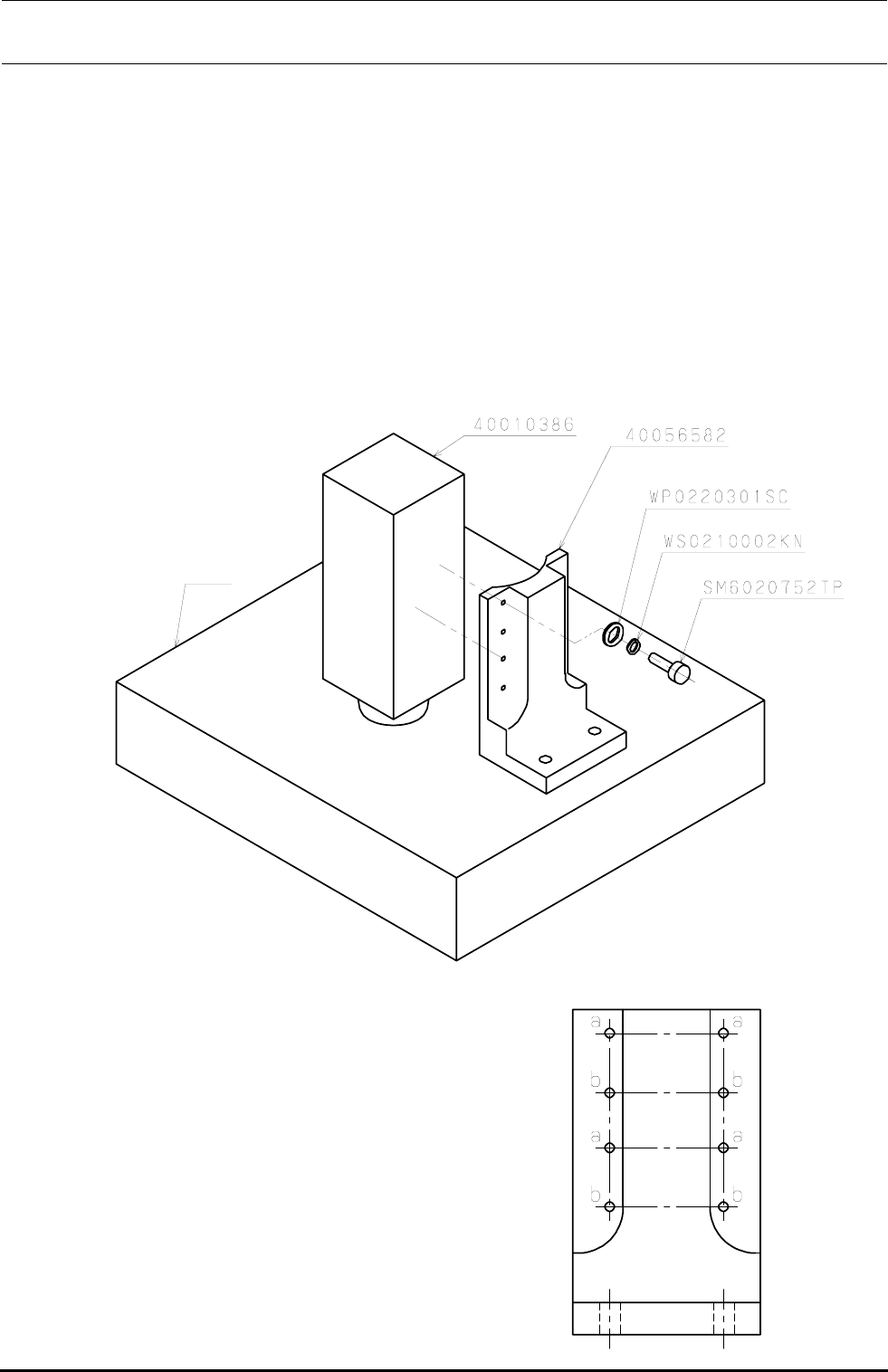

图 8-1-2
螺丝
弹簧垫
垫片
V
CS 摄像机支架(ST)
CCD 摄像机
定盘
固定 CCD 摄像机和摄像机托架时，各机型的位置不一样。
KE-2070 时，使用 a 孔。
KE-2080 时，使用 b 孔。
（上图为 KE-2080 时）
8-2
