Rev1.00c 维修调整要领书 ５） 用酒精等清洁摄像机的安装面 。 ６） 请按相反的顺序将新的摄像机和照明装置返回原处，进行焦点调整。 ※ 如果个别更换了 CCD 摄像机、镜头、托架，必须进行以下作业。 ７） 用标尺在图的阴影面走动， 确认 Ｃ 贴片面的平行， 用扳手调整到 ０．０５ 以下 。（ 在安装螺丝上涂锁定漆 ２４２） ８） 请按相反的步骤将摄像机和照明装置恢复到原样，进行焦点调整。 （ 焦点调整方法请参照 ＭＳ 参数 、…
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成事故，请关掉电源后再进行操作。
8 ＶＣＳ
8-1. ＣＣＤ摄像机、镜头的更换
（建议以 VCS 摄像机组进行更换。）
１） 请取下照明装置护罩的锁销，拆下前后的平板 V。
２） 请拆下位于背侧的②电缆夹，拔掉照明装置的电源线连接器。
另外，如果附带可选 VCS 时，请拆下切换气缸的配管和切换传感器的连接器。
３） 请取下①照明装置固定螺丝（４处），卸下照明装置。
４） 卸下照明装置之后，摄像机露出来，请把它卸下。
图 8-1-1
护罩锁销
SL6051292TN
M 5×12 护盖 Cap 4 各 ①
②电缆夹
平板 V
8-1
Rev1.00c
维修调整要领书
５） 用酒精等清洁摄像机的安装面。
６） 请按相反的顺序将新的摄像机和照明装置返回原处，进行焦点调整。
※ 如果个别更换了 CCD 摄像机、镜头、托架，必须进行以下作业。
７） 用标尺在图的阴影面走动，确认Ｃ贴片面的平行，用扳手调整到０．０５以下。（在安装螺丝上涂锁定漆
２４２）
８） 请按相反的步骤将摄像机和照明装置恢复到原样，进行焦点调整。
（焦点调整方法请参照ＭＳ参数、摄像机焦点偏差。）
图 8-1-2
螺丝
弹簧垫
垫片
V
CS 摄像机支架(ST)
CCD 摄像机
定盘
固定 CCD 摄像机和摄像机托架时，各机型的位置不一样。
KE-2070 时，使用 a 孔。
KE-2080 时，使用 b 孔。
（上图为 KE-2080 时）
8-2
Rev1.00c
维修调整要领书

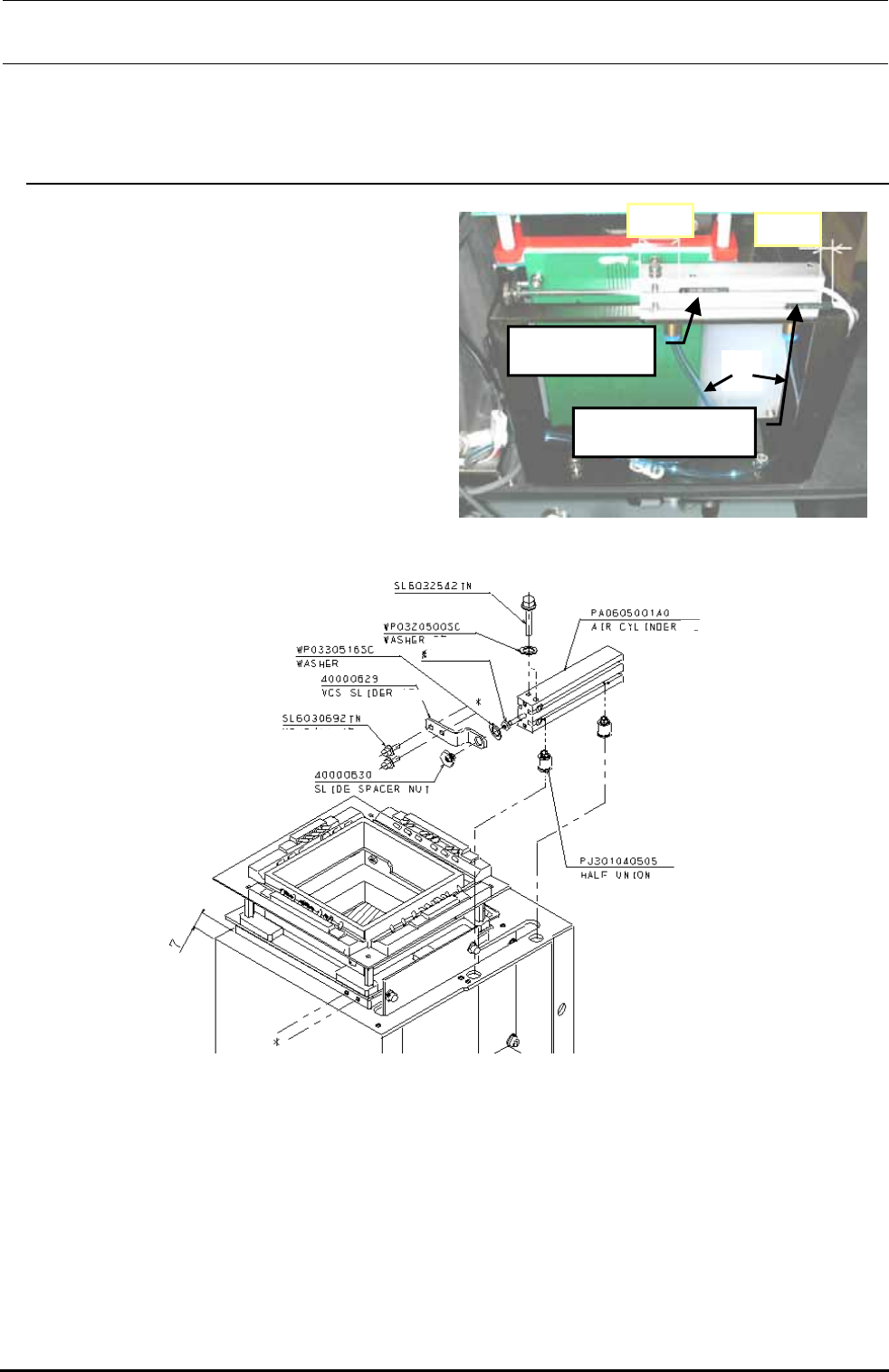

8-2. 标准 VCS→选购品 VCS 变换气缸的更换
5㎜
17.5 ㎜
40002146
ＶＣＳ传感器组
①
40002147
选购品ＶＣＳ传感器组
１） 关闭蝶阀，停止空气的供给。
２） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传感
器组件。
３） 参照图 8-2-2，更换气缸。组装时请注意不要
给气缸施加负荷。
图 8-2-1
2 个
1 个
1 个
M3×6 螺栓 4个
4 个
1 个
4 个
螺母
M3×25 螺栓 4个
图 8-2-2
＜气缸的调整方法＞
１） ＶＣＳ传感器的安装尺寸为气缸左端面到传感器全端面的尺寸 17.5mm，选购品ＶＣＳ传感器的安装尺
寸为气缸右端面到传感器后端面 5mm(参照图 8-2-1)。组装后请确认传感器的检测。
２） 气缸伸出时，请把滑动装置调整为伸出 7mm(参照图 8-2-2)。
更换了速度控制器之后，请调整到以 500mm/s（大致标准）进行切换。
8-3
