Rev1.00c 维修调整要领书 10-3. 真空计的更换 １） 请确认真空泵未在运行。 ２） 请取下护罩 FB 。 ３） 请从真空计上取下φ６空气管。 ４） 旋转真空计背面的树脂部件，卸下真空计。 ５） 装配时请按照相反的顺序进行。 面板 真空计 树脂固定部件 10-4
Rev1.00c
维修调整要领书
10-2. 滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到０．１ＭＰａ（１ｋｇｆ／ｃ㎡）后
腎賑陀賠匂
島零匂
PF901006000
陀賠匂B
PF901002000
陀賠匂A
峯妛巣周
錆強何
10-3
Rev1.00c
维修调整要领书
10-3. 真空计的更换
１） 请确认真空泵未在运行。
２） 请取下护罩 FB。
３） 请从真空计上取下φ６空气管。
４） 旋转真空计背面的树脂部件，卸下真空计。
５） 装配时请按照相反的顺序进行。
面板
真空计
树脂固定部件
10-4
Rev1.00c
维修调整要领书

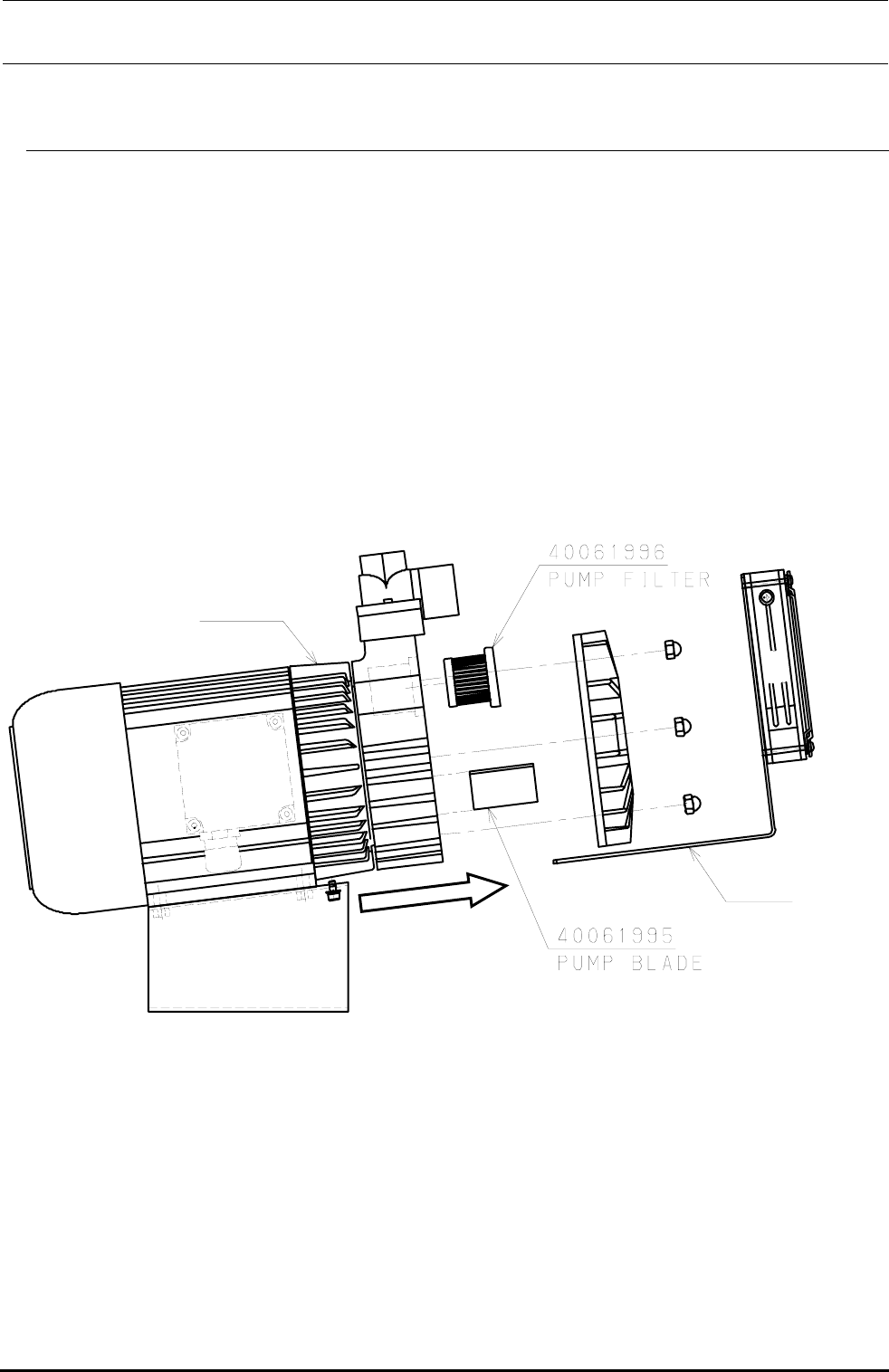

10-4. 真空泵部件的更换（选项品）
１） 请确认真空泵未在运行。
（运行刚结束时温度高，故请注意。）
２） 松开装风扇组的螺丝，向身前拉出。
３） 请用附属的 T 型扳手卸下真空泵的前面护罩。
４） 请把泵过滤器从凹洞中取出。
５） 请把泵叶片从回转部分的槽中拔出。
（更换叶片时，请将 8 片一起更换。）
※ 更换时，每片都要注意安装的方向。
６） 装配时请按照相反的顺序进行。
（×8 片）
风扇组
真空泵
