Rev1.00c 维修调整要领书 11-2． 紧急停止开关的更换 １） 更换紧急停止开关时，转动 ① 和 ② 的旋钮，从护罩背面卸下开关 。 2 1 图 11-2-1 ２） 用螺丝刀卸下开关背面连接的线束，更换开关 。 念迦 朔迦 图 11-2-2 11-2
Rev1.00c
维修调整要领书
11-1
危险 为了防止突然的起动，造成的事故，请关掉电源之后再操作。
11 ＳＷ类

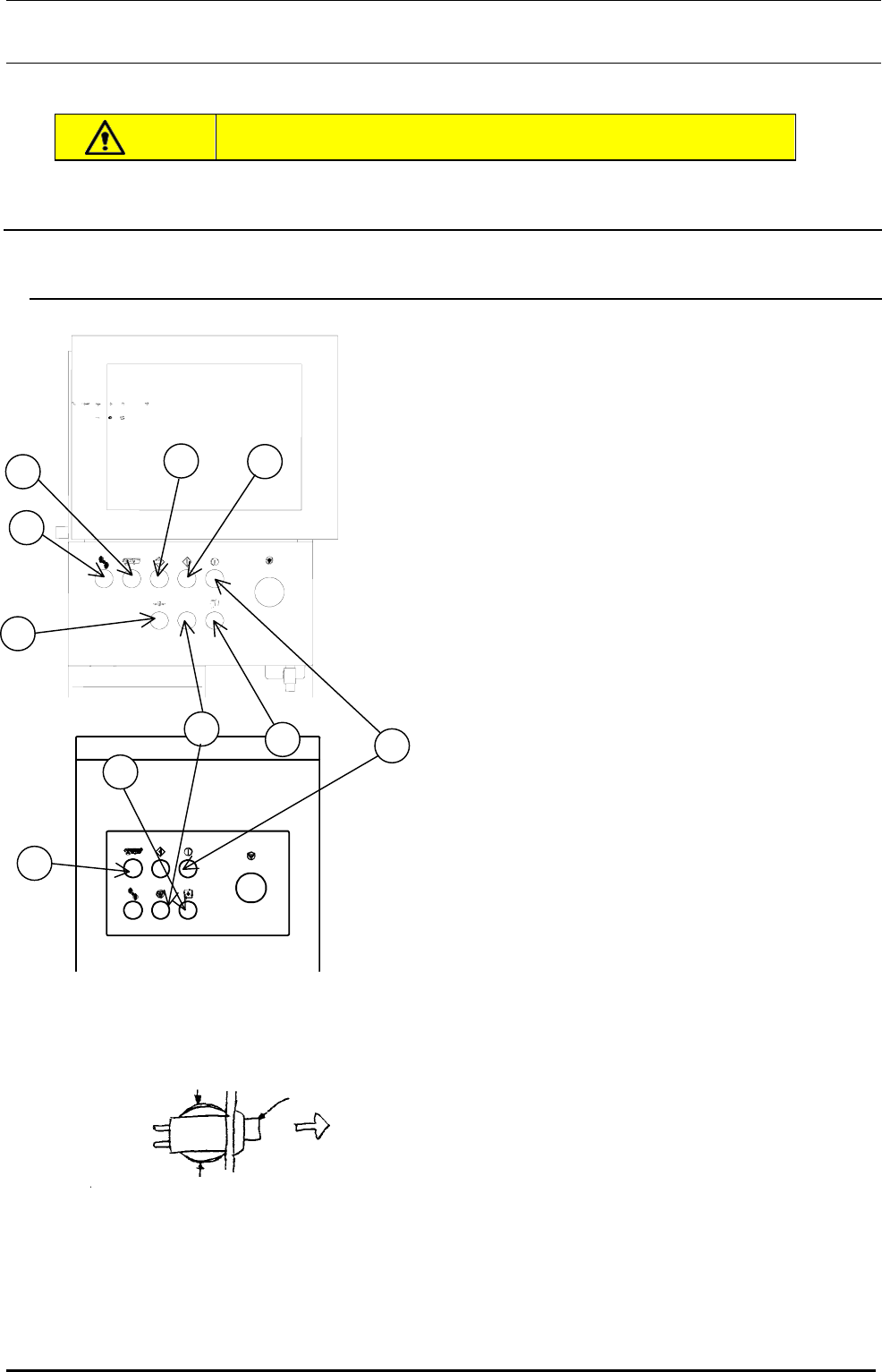

11-1．按键开关的更换
4
5
6
3
7
8
7
3
2
1
① 伺服ＳＷ
② 起动ＳＷ
③ 在线ＳＷ
④ 原点ＳＷ
⑤ 停止ＳＷ
⑥ 信号灯ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧ＰＷＢ护罩。
２） 卸下操作基板。
２）
３） 卸开关时，请用手按住护罩背面开
关上的金属部件，然后向前拔，就
可以卸下来。
（其构成请参看 14-9-3-2 章。）
４） 安装时，请按照相反的程序安装。
图 11-1-1
引き抜く
押す
押
す
SW
图 11-1-2
按
拔
按
Rev1.00c
维修调整要领书

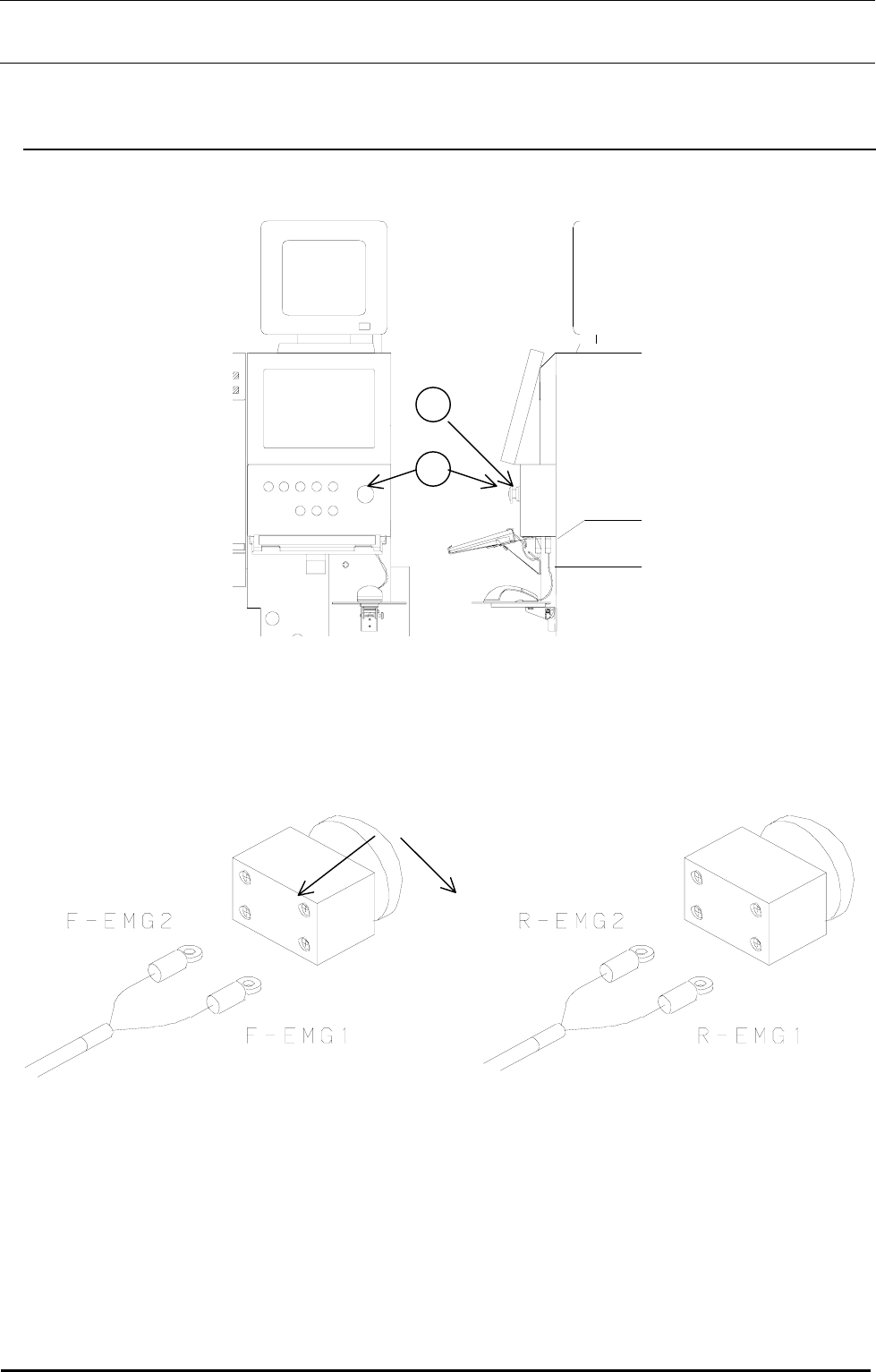

11-2．紧急停止开关的更换
１）更换紧急停止开关时，转动①和②的旋钮，从护罩背面卸下开关。
2
1
图 11-2-1
２）用螺丝刀卸下开关背面连接的线束，更换开关。
念迦
朔迦
图 11-2-2
11-2
Rev1.00c
维修调整要领书

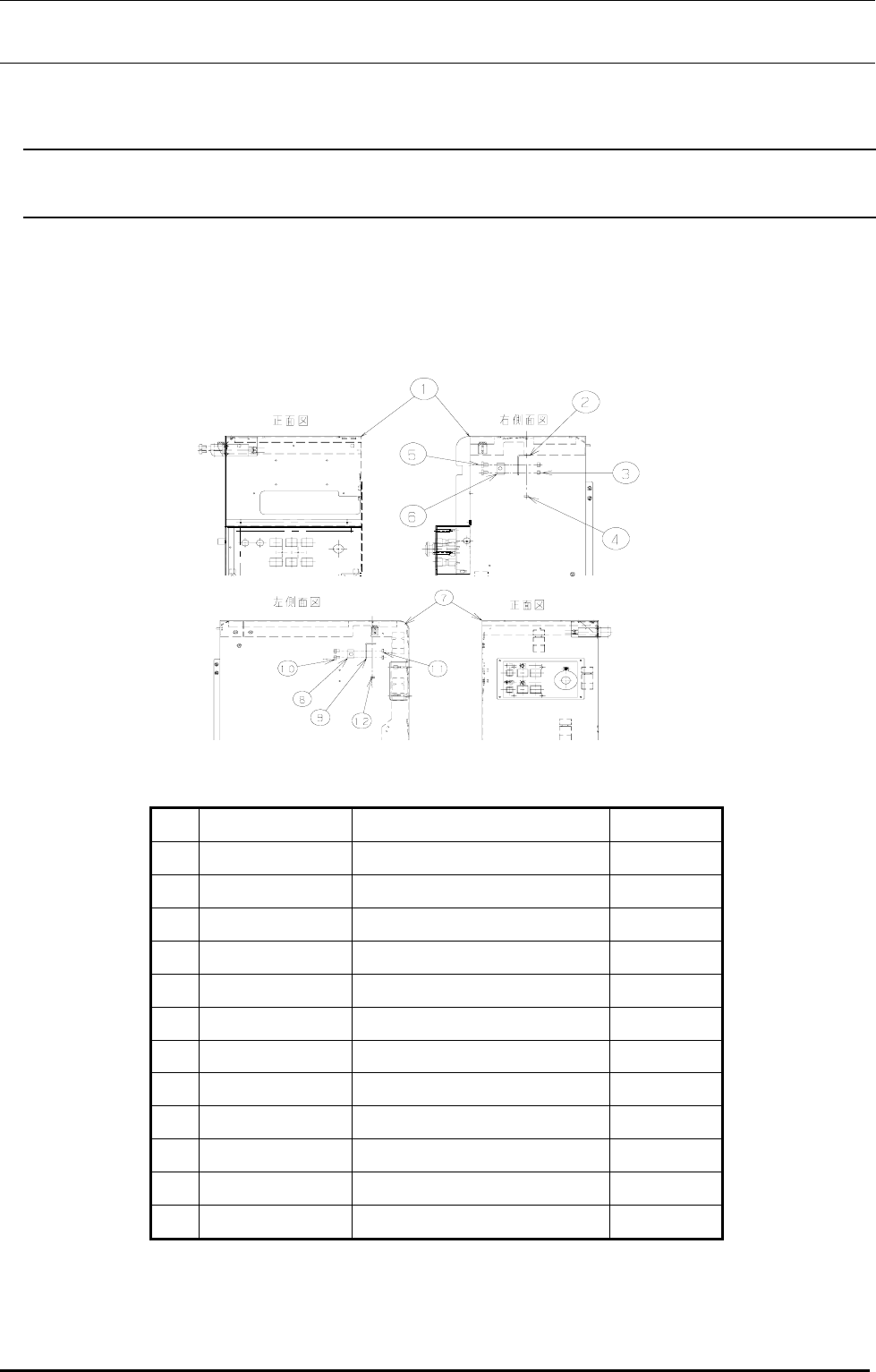

11-3．护罩打开开关的更换
11-3-1．开关主体
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（ＳＬ６０４１６４２ＴＮ），进行更换。
３） 安装时请按照相反的程序进行。
No. 货号 品名 数量
① 40046564 护罩ＦＵＲ 1
② 40001453 安全开关支架 1
③ NM3040520SF 法兰盘螺母 2
④ E1348700000 安全护罩止动器 1
⑤ SL6041642TN 螺丝帽ｃａｐ 2
⑥ 40002254 护罩打开ＳＷ 1
⑦ 40046566 护罩ＲＵＲ 1
⑧ 40001453 安全开关支架 1
⑨ 40002254 护罩打开ＳＷ 1
⑩ SL6041642TN 螺丝帽ｃａｐ 2
⑪ NM3040520SF 法兰盘螺母ト 2
⑫ NM6040001SC 螺母 2
図１１−３−１
图 11-3-1
11-3
