Rev1.00c 维修调整要领书 11-4． 按键开关 （ＣＥ 对应机 ） ① 源 ＳＷ 2 3 4 5 3 7 8 7 8 6 4 1 ② 停止 ＳＷ ③ 起动 ＳＷ ④ 信号灯 ＳＷ ⑤ 在线循环 ＳＷ ⑥ 维修键 ＳＷ ⑦ 供料器 ＳＷ ⑧ 键盘变换 ＳＷ １） 卸下前侧的 ＰＷＢ 护罩 。 ２） 拔下操作开关基板上的更换插头 。 ３） 卸下开关时，卸下 护罩里侧的开关根部 （ 安装螺 母 ） ，从护罩表面拔下箱部，进行更换 。 …
Rev1.00c
维修调整要领书

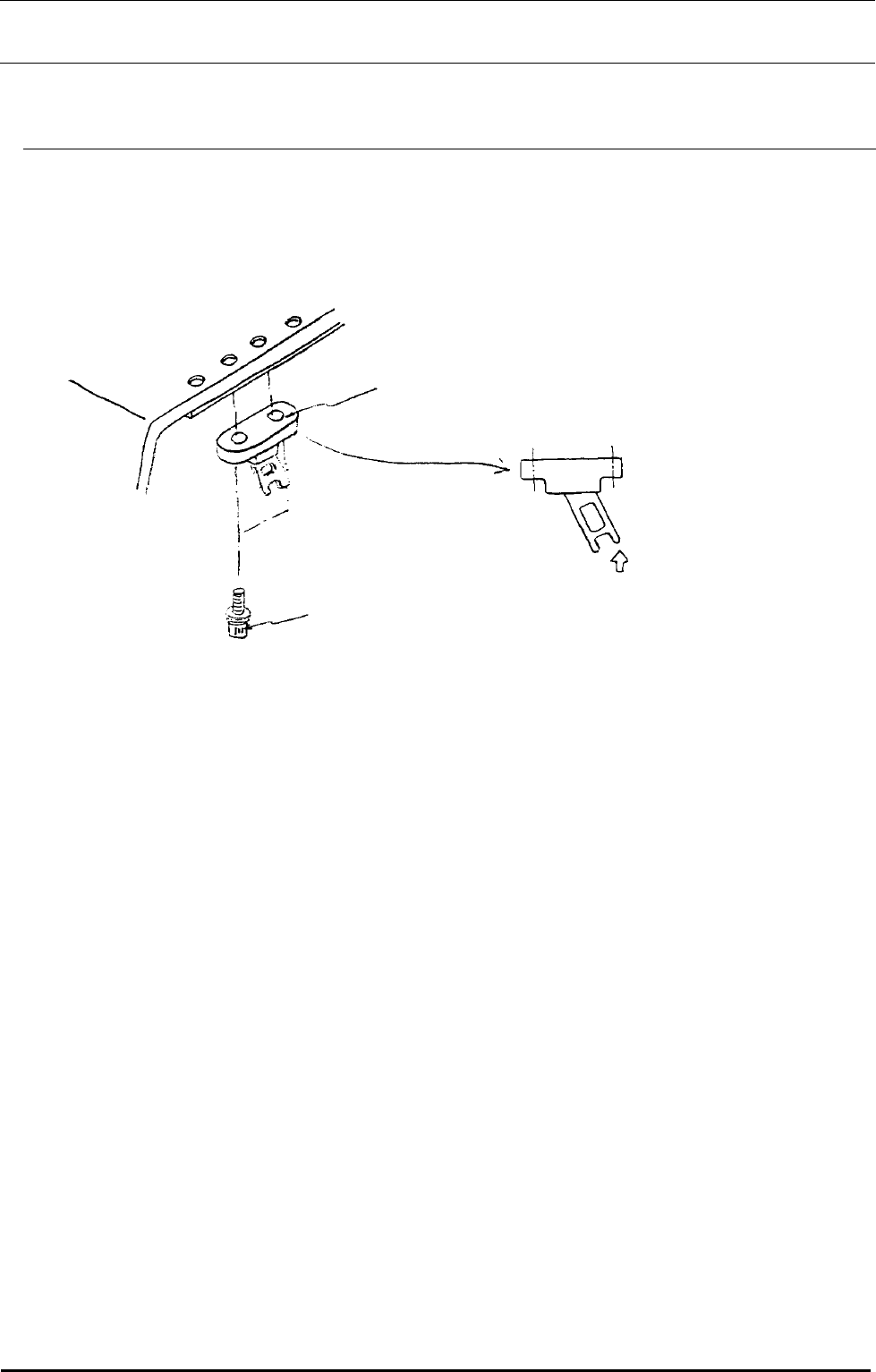

11-3-2．操作键
１） 卸下 2 个安装螺丝，更换操作键。
〈注意〉安装时请注意方向性。
朝向机器内部安装
安装螺丝
（
X2）
操作键
图１１−３−２
11-4
Rev1.00c
维修调整要领书
11-4．按键开关（ＣＥ对应机）
① 源ＳＷ
2
3
4
5
3
7
8
7
8
6
4
1
② 停止ＳＷ
③ 起动ＳＷ
④ 信号灯ＳＷ
⑤ 在线循环ＳＷ
⑥ 维修键ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧的ＰＷＢ护罩。
２） 拔下操作开关基板上的更换插头。
３） 卸下开关时，卸下护罩里侧的开关根部（安装螺
母），从护罩表面拔下箱部，进行更换。
４） 安装时请按照相反的程序进行。
按
按
安装螺母
边
缘
固定部件
槽
操作盘
拔
箱
图１１−４−1
图１１−４−２
〈注意〉 开关的插头和操作开关基板的插头的组合，
安装时要注意方向性。
白标记
白标记
图１１−４−３
11-5
Rev1.00c
维修调整要领书
危险 为了防止突然的起动而造成的事故，请关掉电源之后再进行操作。

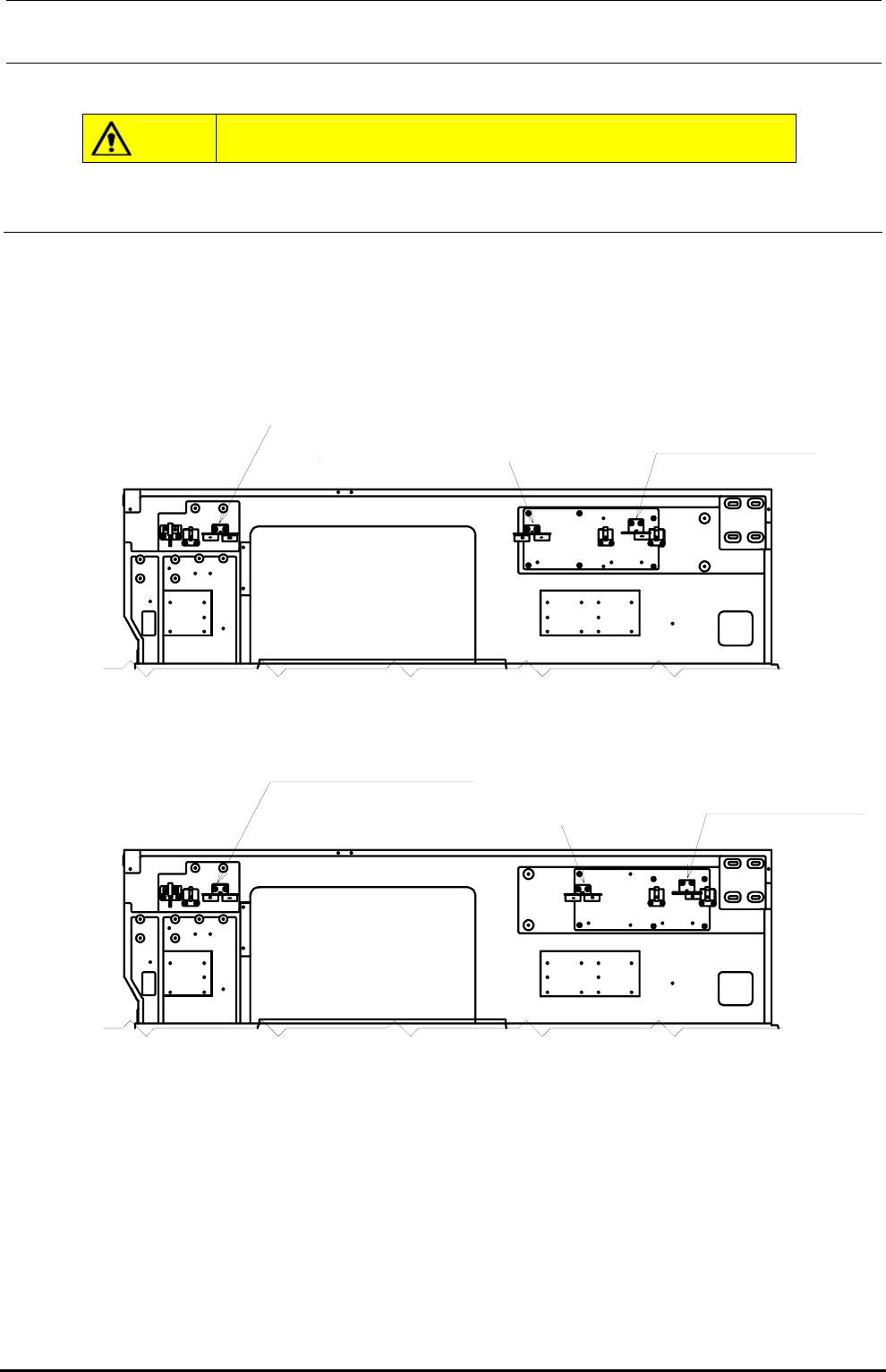

12 供料器跳起传感器的更换、调整
１） 如下图所示，检查更换哪个位置的传感器，然后从支架上卸下。
①．左侧
FSD屶尺(恣念)
FSD屶尺( 恣朔)
FS屶尺(恣)
M樫 雁 字
FSD屶尺(恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
L樫雁字
图１２−１
12-1
