维修调整要领书 目录 Rev 1.00c vii
维修调整要领书 目录 Rev 1.00c
14-6-1． Ｚ／θ 装置的构成.........................................14-32
14-6-2． LED 显示..................................................14-33
14-7． 传送装置 .....................................................14-34
14-7-1． 传送装置的构成 ...........................................14-34
14-7-2． ＣＡＲＲＹ中转基板的调整 .................................14-41
14-7-3． 步进驱动器的调整 .........................................14-42
14-8． 贴装头装置 ...................................................14-44
14-8-1． 贴装头装置的使用基板 .....................................14-44
14-8-2． 贴装头部基板的调整 .......................................14-44
14-9． 护罩关系 .....................................................14-49
14-9-1． 操作装置的构成 ...........................................14-49
14-9-2． 操作电路基板组件（40001953）、操作电路基板组件[EN]（40001954）
的跨接设定 ................................................14-49
14-9-3． 操作ＳＷ电路基板开关的安装 ...............................14-51
14-10． ＵＰＳ（４０００３２９２） ..................................14-57
14-10-1． 确认ＵＰＳ电池(40011120)电压 ............................14-57
14-10-2. ＵＰＳ电池的更换 .........................................14-58
14-11． AC 输入装置保险丝的更换方法 .................................14-61
15 自動基板幅調整 ........................................... 15-1
15-1． ＡＷＣ支架的组装 ..............................................15-1
15-2． 向主体的安装 ..................................................15-2
15-2-1． ＡＷＣ支架的安装 ..........................................15-2
15-2-2． ＡＷＣ支架的安装 ..........................................15-3
15-3． 原点传感器、配件的安装 ........................................15-4
15-4． 支撑销检测传感器 ..............................................15-5
15-4-1． 支撑销检测传感器的安装 ....................................15-5
15-5． 支撑销检测传感器的束线 ........................................15-7
15-5-1． 支撑销检测传感器的安装(束线) ..............................15-7
15-5-2． 支撑销检测传感器的安装(束线) ..............................15-8
15-6． 传感器调整 ....................................................15-9
15-7． 驱动器支架的安装 ..............................................15-9
15-8． 驱动器的设定 .................................................15-10
15-9． 支撑销探测头的安装 ...........................................15-11
16 供料器部位标尺 ........................................... 16-1
16-1. ＦＰＩ（前）的拆卸 .............................................16-1
16-2. ＦＰＩ（后）的拆卸 .............................................16-2
17 KE2070／2080 夹具表 ...................................... 17-1
vi
维修调整要领书 目录 Rev 1.00c
vii
Rev1.00c
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1 ＸＹ装置
1-1．同步皮带的更换和张力调整
各皮带的张力低于判定值时，需要调整皮带的张力。
判定值请参照 P1-4·规格「在市场上重新调整时」。
1-1-1．同步皮带ＸＭ
为了高效率地进行作业，请卸下侧面的护罩。卸下侧面护照的安装螺丝，从后侧把它拉出来。
１） 卸下固定ＣＢ的ＳＭ１０５１０５２ＴＮ ３个、ＳＬ６０５１２９２ＴＮ １个、ＳＬ６０６１０９２ＴＮ ２个。（右侧没
有。）

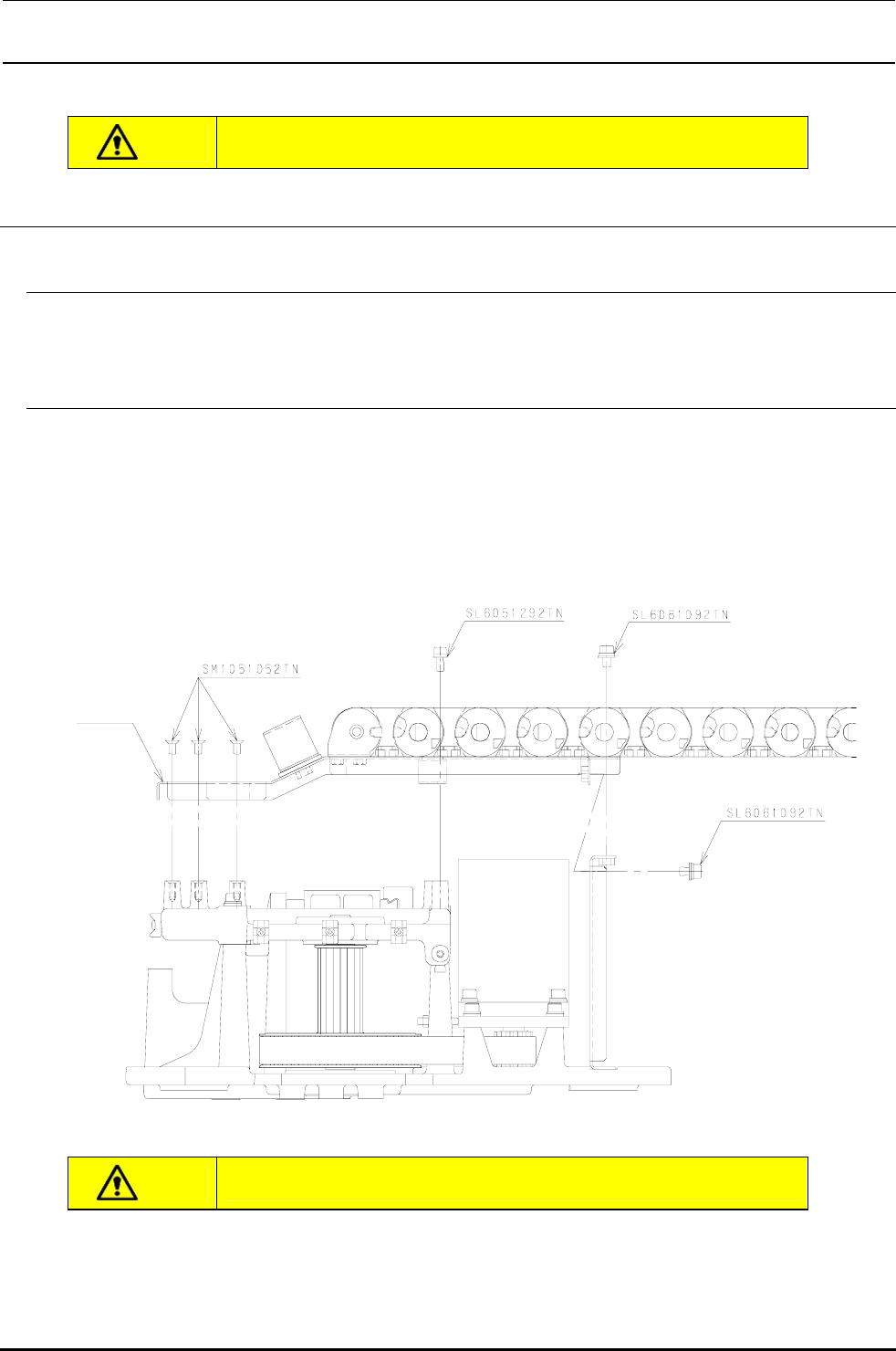

图１−１−１−１
CB 支架
确认
更换皮带后，请在几天后再次测量张力。
１−1
