Rev1.00c 维修调整要领书 ３） 请调整更换后的传感器高度 。 ① Ｆ Ｓ Ｄ 支架 （ 供料器跳起传感器 ） 把 ＦＳＤ 支架上面调整到距离供料器上面 １２７．１±０．１ mm 的高度，然后固定 。 左右 （ 受光和投光 ） 对称的 FSD 支架高度差为 ０．１ mm 以下 。 供料器上面 FSD 支架 FSD 垫片 供料器浮起传感器 127.1 ± 0.1 12-5
Rev1.00c
维修调整要领书
③．FSD 支架（左后）
图１２−５
供料器浮起传感器(RR)受光组件 供料器浮起传感器(FR)投光组件
确认用 LED 侧确认用 LED 侧
FSD 支架
④．FSD 支架（右后）
图１２−６
供料器浮起传感器(RF)受光组件 供料器浮起传感器(RR)投光组件
确认用 LED 侧
确认用 LED 侧
FSD 支架
12-4
Rev1.00c
维修调整要领书
３） 请调整更换后的传感器高度。
① ＦＳＤ支架（供料器跳起传感器）

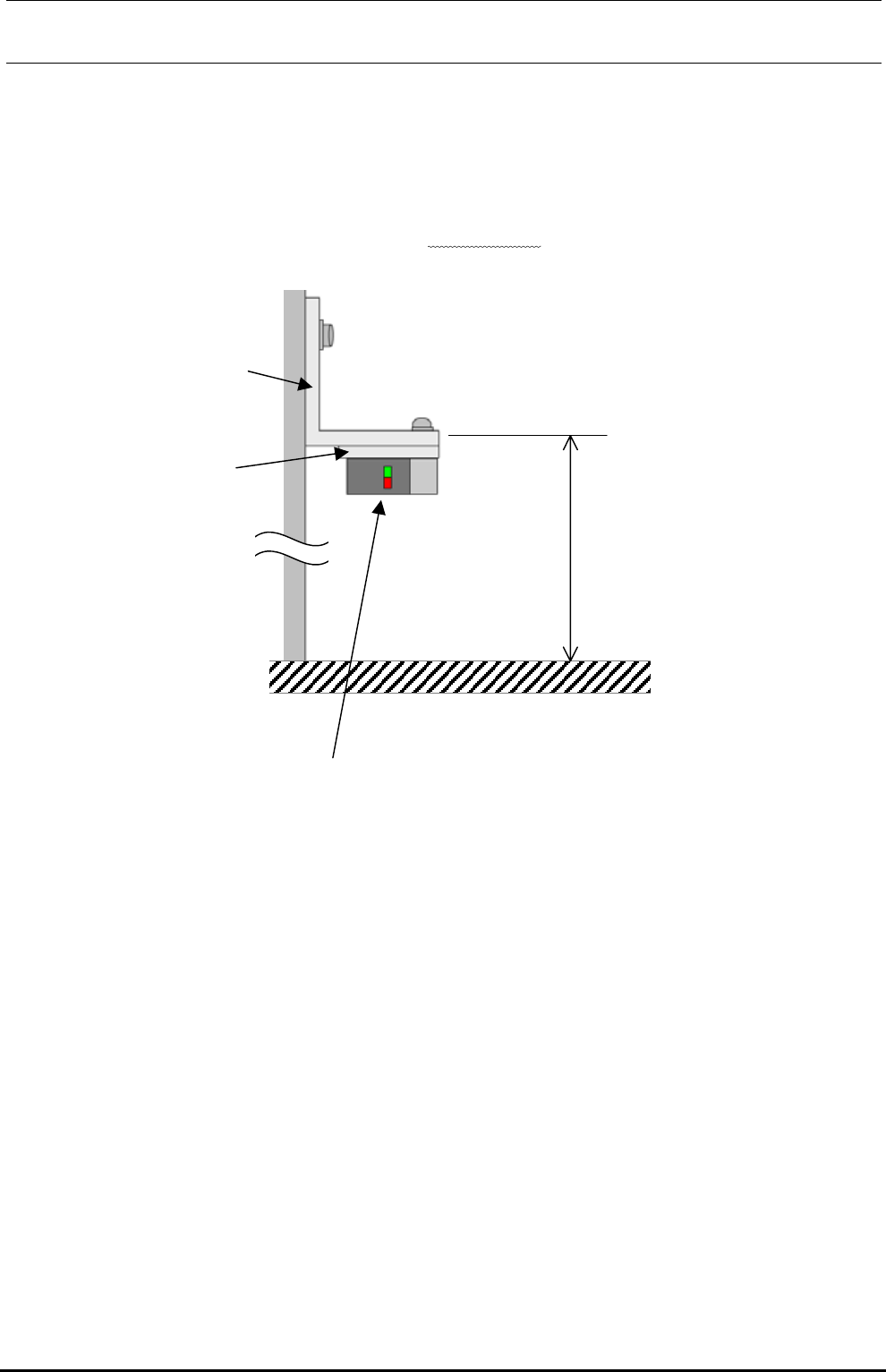

把ＦＳＤ支架上面调整到距离供料器上面１２７．１±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
供料器上面
FSD 支架
FSD 垫片
供料器浮起传感器
127.1±0.1
12-5
Rev1.00c
维修调整要领书
② ＦＳ支架（供料器检测传感器）
把ＦＳ支架上面调整为距离供料器上面１３０±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
供料器上面
FSD 支架
供料器浮起传感器
130.0±0.1
４） 调整光轴。
① 把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
12-6
