R ev1.00c 维修调整要领书 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。 13 其它机器 13-1． ＣＲＴ（ 视觉监视器 ） 的更换 图 １３−１−１ 篇状酌篇匂 １） 卸下监视器用电源电缆的插头， 卸下视 觉监视器。 ２） 卸下监视器头部后侧的图像监视器电 缆。 ３） 请松开①螺钉（左右共计 4 颗） ，抬到 上侧进行更换。 ４） 安装时， 形按照相反的程序进行操作 。 ① 图 １３−１−２ 13-1
Rev1.00c
维修调整要领书
②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF3 2工 創匂
※ 3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
※传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
12-10
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13 其它机器

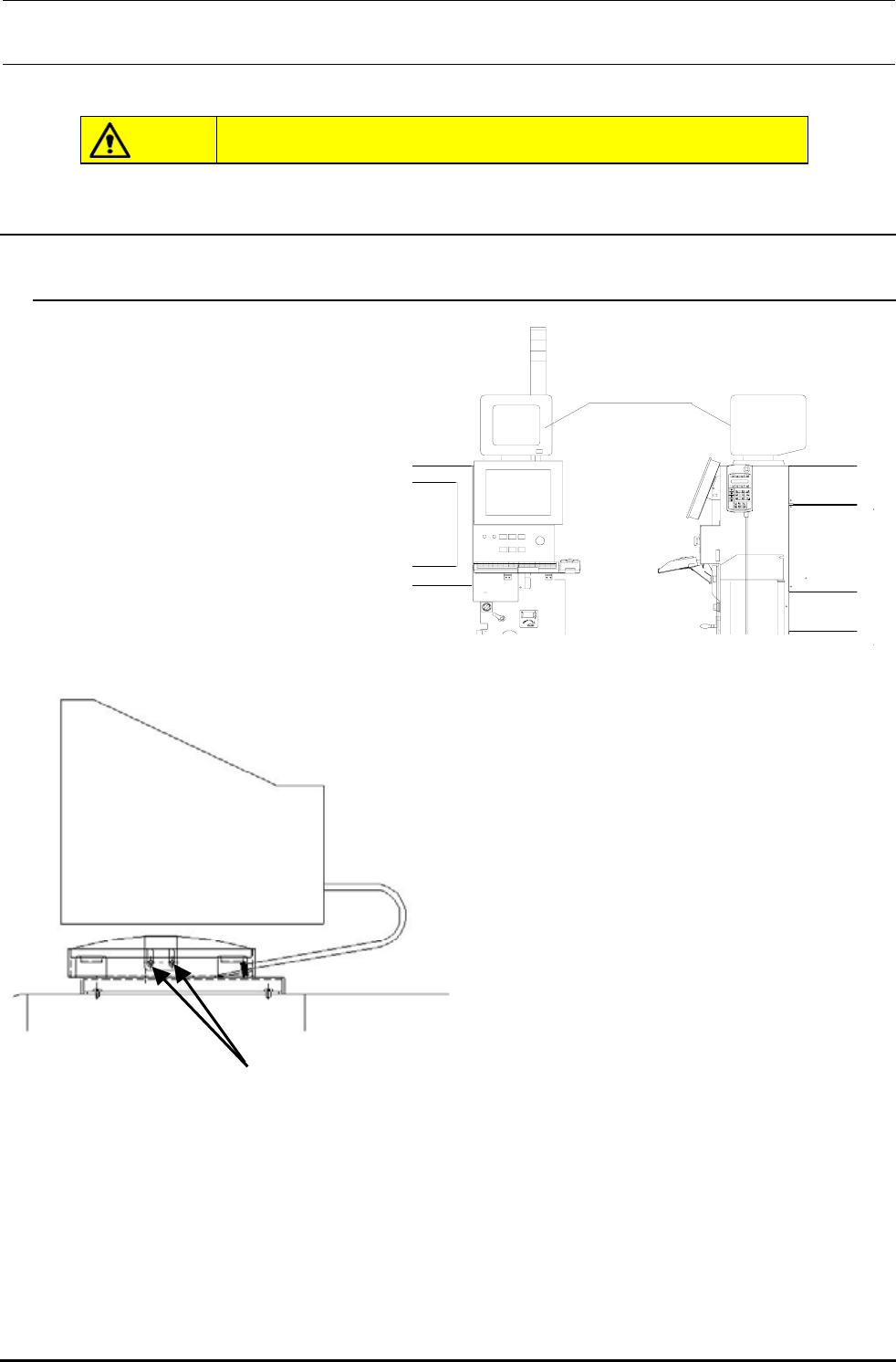

13-1．ＣＲＴ（视觉监视器）的更换
图
１３−１−１
篇状酌篇匂
１） 卸下监视器用电源电缆的插头，卸下视
觉监视器。
２） 卸下监视器头部后侧的图像监视器电
缆。
３） 请松开①螺钉（左右共计 4 颗），抬到
上侧进行更换。
４） 安装时，形按照相反的程序进行操作。
①
图１３−１−２
13-1
Rev1.00c
维修调整要领书

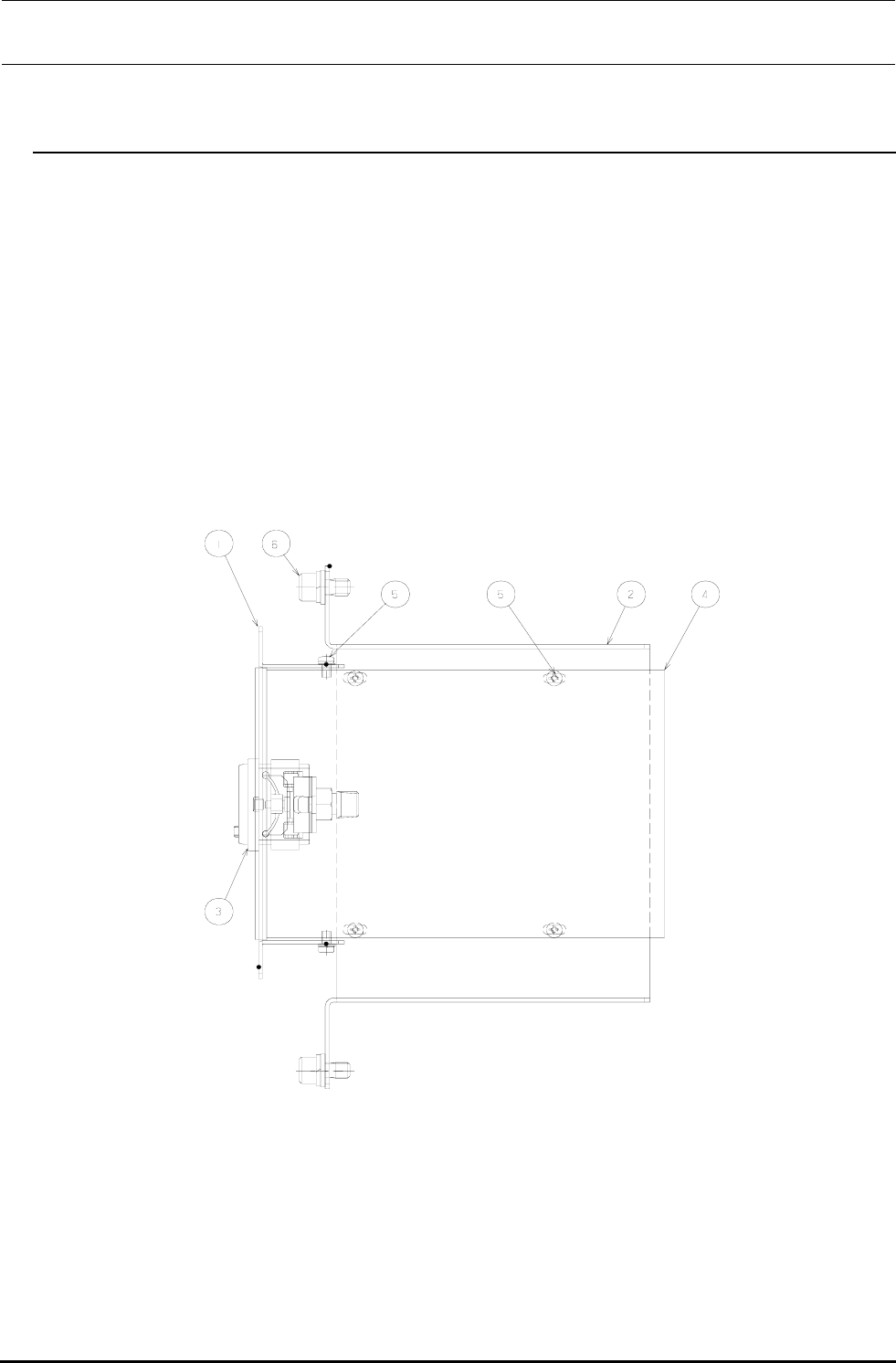

13-2．ＦＤＤ的更换 （选购品）
１） 卸下⑥的螺丝，从底座卸下ＦＤＤ支架。
２） 从ＦＤＤ卸下ＦＤＤ连接电缆插头。
３） 卸下ＦＤＤ下侧⑤的 4 个螺丝，从ＦＤＤ支架卸下ＦＤＤ。
４） 卸下ＦＤＤ两侧面⑤的 2 个螺丝，从ＦＤＤ卸下ＦＤＤ面板。
５） 安装时，请按照相反的程序进行安装。
① 面板 １个
② ＦＤＤ支架 １个
③ ＤＩＧＩＴＡＬ ＰＲＥＳＳＵＲＥ ＳＷ １个
④ ＦＤＤ １个
⑤ 螺丝Ｃａｐ（Ｍ３×８） ６个
图１３−２−１
13-2
