Rev1.00c
维修调整要领书
13-3．ＬＣＤ监视器的更换
13-3-1. LCD 监视器的更换

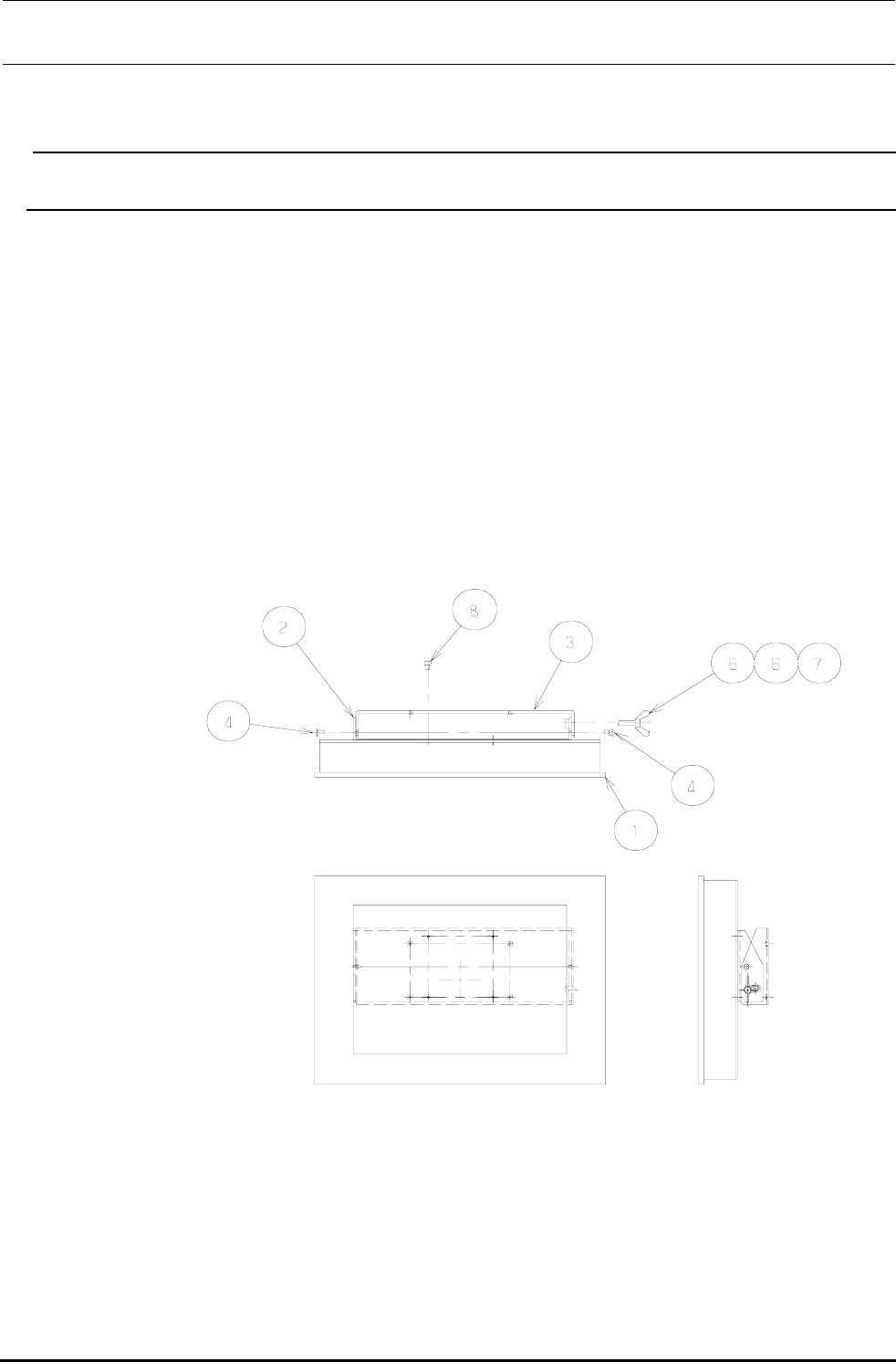

１） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
２） 卸下⑧螺丝Ｃａｐ，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
３） 安装时，请按照相反的程序进行安装。
① ＬＣＤ监视器 1 个
② ＬＣＤ支架Ｆ 1 个
③ ＬＣＤ支架Ｒ 1 个
④ 平头螺丝 2个
⑤ 蝶形螺丝 1个
⑥ 平垫片 1个
⑦ 弹簧垫 1个
⑧ 螺丝Ｃａｐ 4 个
图 13-3-1
13-3
Rev1.00c
维修调整要领书
13-3-1-1. 触摸式面板的设置（选购）
如果配置有触摸式面板，则更换 LCD 监视器后需要进行触摸式面板的设置。
1） 请点击电脑主屏幕右下方的通知区域的图标，选择[Adjust settings]启动。
图 13-3-1-1 通知区域
2） 启动后，出现下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-3-1-2 触摸式面板设置窗口
13-4
Rev1.00c
维修调整要领书
3） 该窗口出现后，如下图所示用手指按箭头的前端。
当触摸输入后其他部位也会显示箭头，请同样用手指按箭头的前端。
用手指按箭头的前端
图 13-3-1-3 校准画面
4） 所有校准点的输入结束后，出现“Check Calibration”，显示信息催促保存进行过的校准数据。
如果箭头所示的输入都正确进行了，则点击“OK”按钮。
5） 为了使 C 驱动器的变更生效，请执行命令提示“ewfmgr c： -commit”之后再关机。
具体请参照「13-4-5-3 C 驱动器的更新操作」。
