Rev1.00c
维修调整要领书

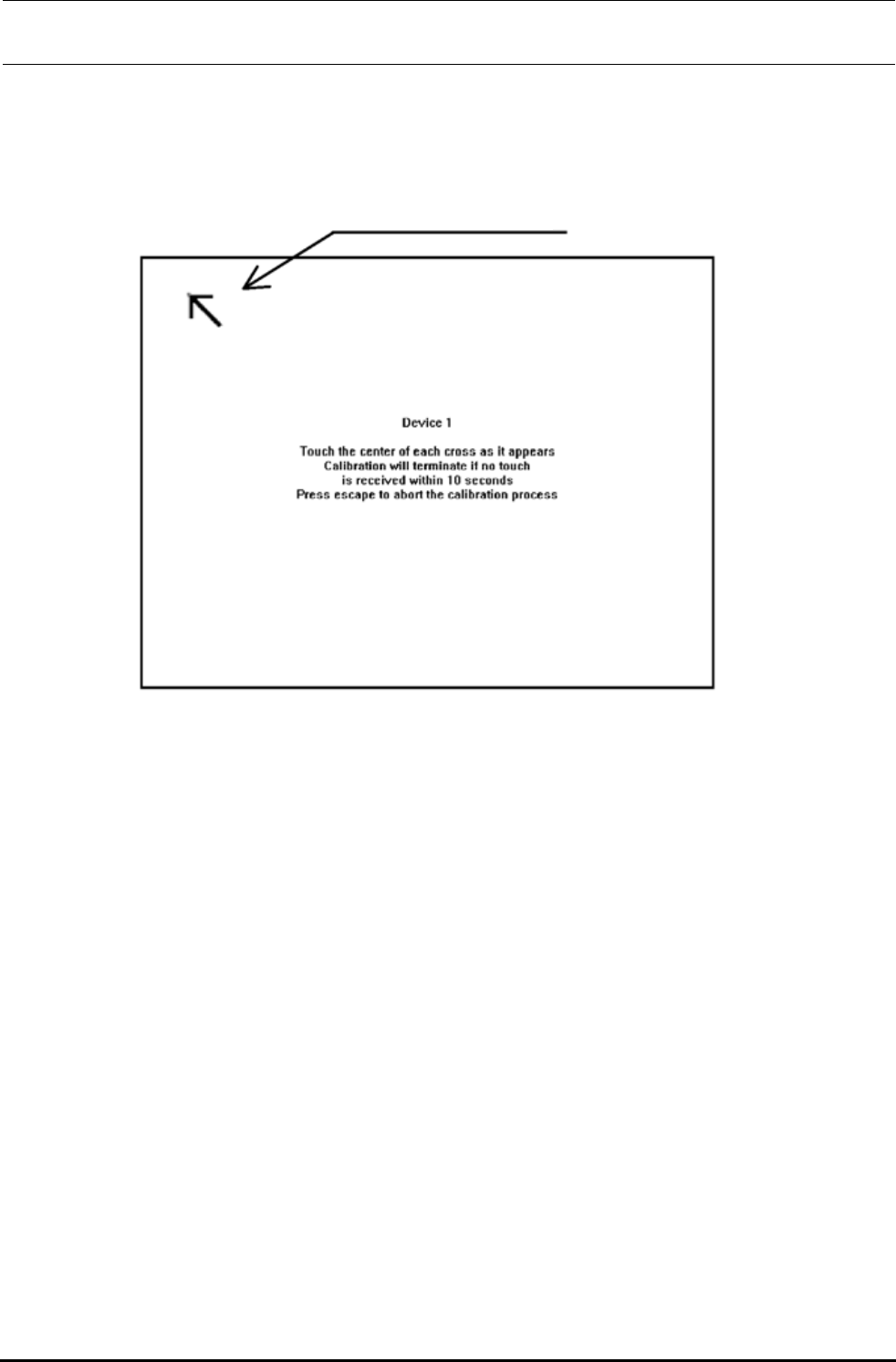

3） 该窗口出现后，如下图所示用手指按箭头的前端。
当触摸输入后其他部位也会显示箭头，请同样用手指按箭头的前端。
用手指按箭头的前端
图 13-3-1-3 校准画面
4） 所有校准点的输入结束后，出现“Check Calibration”，显示信息催促保存进行过的校准数据。
如果箭头所示的输入都正确进行了，则点击“OK”按钮。
5） 为了使 C 驱动器的变更生效，请执行命令提示“ewfmgr c： -commit”之后再关机。
具体请参照「13-4-5-3 C 驱动器的更新操作」。
13-5
Rev1.00c
维修调整要领书
13-3-2. ＬＣＤ监视器背灯的更换
13-3-2-1. 安全上的注意事项
更换时请注意以下事项。另外，请一定按照本要领书上记述的作业内容和注意事项等进行作业。
① 作业时请一定关闭主机电源之后再进行作业。
② 准备好零件安装和配线
内部配线请使用配线器具和线夹以避免接近发热零件和高压零件，另外，安装钣金时请注意不要
被夹。内部配线必须周密安全。
③ 仔细安装扁平电缆
扁平电缆是又薄又容易折断的东西。在更换背光，安装扁平电缆时，请慎重地作业。
④ 液晶的操作
本安装(特别是液晶膜块)使用玻璃和精密配线零件，因此如果掉落或碰到坚硬的东西或受到冲击之
后，有可能发生破裂，受伤或内部断线的故障。操作时请充分注意。
⑤ 关于静电
本安装使用CMOS LS，因此操作时请充分注意静电，安装时请设置人体地线等。请遵守通常对电子
零件的静电注意事项。
13-3-2-2. 零件和货号
更换用背灯和更换对象的ＬＣＤ监视器的货号图表13-3-2-１所示。共面性选购品规格机的前监视器的
更换程序有一些不同，请注意。
表13-3-2-1
货号KE2070/2080
零件
KE2070/2080
背灯 40026667
标准规格机货共面性选购规格机的后监视器 40025669
共面性选购品规格机的前监视器 40028131
13-6
Rev1.00c
维修调整要领书

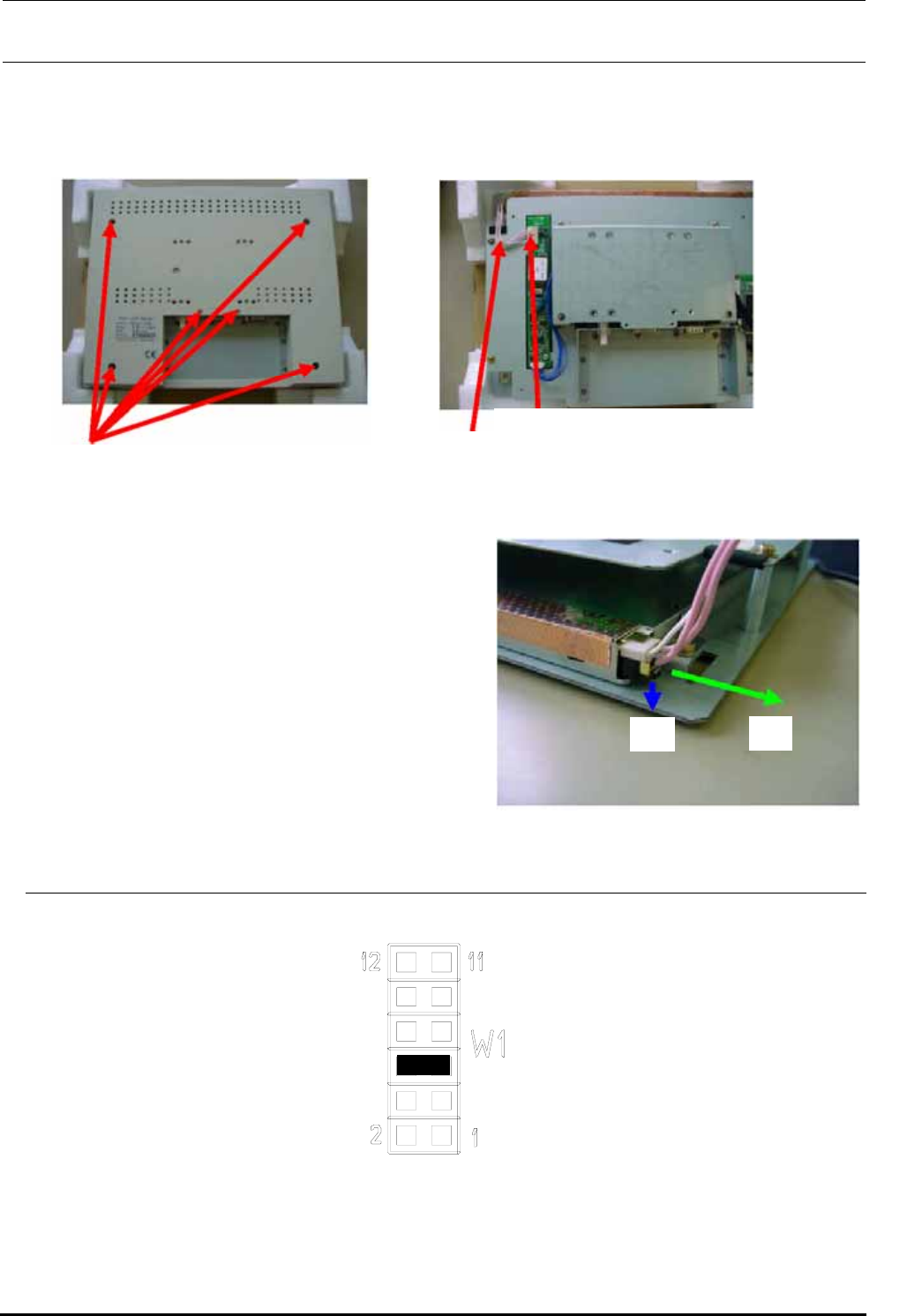

13-3-2-3. 背光的更换方法
13-3-2-3-1. KE-2070/80 的背灯的更换
【工序②】剥掉 UL 带。一般不能再用。
【工序③】从夹紧件中取出高压电缆。
【工序①】取下 6 个部位的 M3 螺钉。
注）拔出电缆时要注意有无破损、断线。如果在断线状态下
接通电源，则有冒烟、着火的危险。
⑤
④
【工序④】向④所示的箭头方向按下固定背灯管用的卡爪。
【工序⑤】完成工序④后即顺⑤所示的箭头方向拔出背灯。
注） 不要硬拉背灯电缆。极可能引起电缆断线，有
冒烟、着火的危险。
【工序⑥】按与工序⑤相反的方向插入更换用的背灯管，插
到头时可听到固定用的卡爪有“咔嚓”一声。
【工序⑦】依工序③→②→①的顺序将显示仪回复到原先的状态。
13-3-3. RS232C CHANGE PCB ASM 的跨接设定
安装在控制单元（参看 14-4-1 章）内的 RS232C CHANGE PCB ASM 的 W1 的跨接请按下图所示设定。
13-7
