R ev1.00c 维修调整要领书 CPU BORAD 40044475 LCD 40025669 VIDEO KEYBORAD 40003284 MOUSE ******** FRONT DVI1 LCD 40025669 CN1 RS232C RS-CN5 Rear Front KB2 MS2 KEYBORAD 40003284 MOUSE ******** OPERATION PCB ASM 40001953 or OPWRATI…
Rev1.00c
维修调整要领书
13-3-4. 选购后置监视器(REAR MONITOR OPTION)时的设置及连接
液晶显示监视器有 2 种规格不同的种类。即 40025669（标准 LCD40028131（用于监测元件端脚共面性
的模拟液晶显示器）。
本节介绍的是与另外的任选功能（共面性）组合时的连接方法以及非此种情况时的连接方法。
CPU BORAD
40044475
LCD
40025669
VIDEO
KEYBORAD
40003284
MOUSE
********
FRONT
DVI2
LCD
40025669
CN1
RS232C
RS-CN5
Rear Front
KB2
MS2
KEYBORAD
40003284
MOUSE
********
OPERATION PCB ASM
40001953
or
OPWRATION PCB(EN) ASM
40001954
CN4
CN720
CHG-4P
EXT2
RS-CN2
RS-A
RS-B
EX
RS-B
REAR
R LCD RS232C
R VIDEO
DVI-OUT1
CPU COM2
RS PCKB/MOUSE
KEYBOARD/MOUSE SWITCH
40003281
RS232C CHAGE PCB ASM
40026382

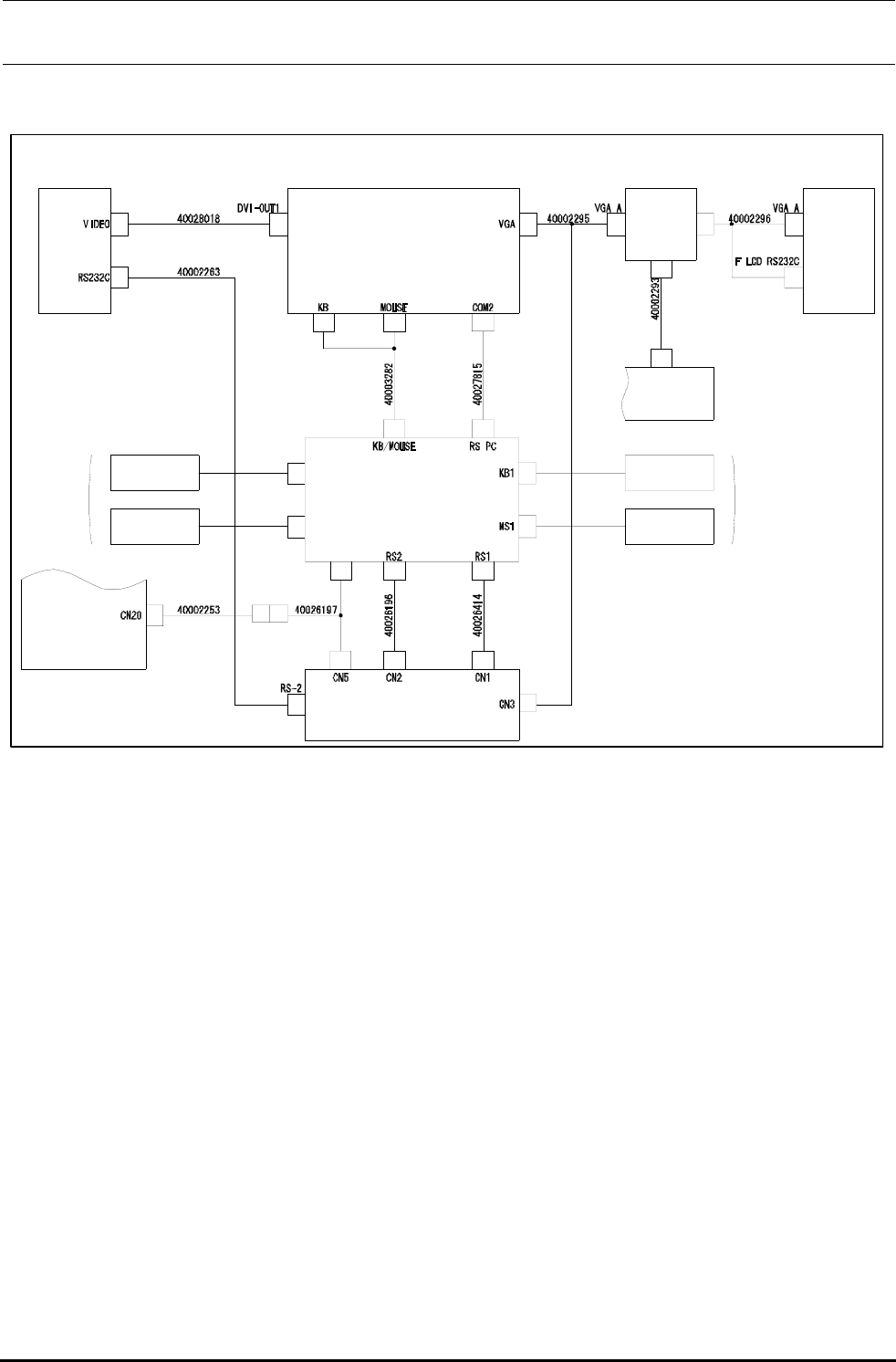

背面モニタ接続図（コプラナリティオプション無しの場合）
背面监视器连接图（无共面选购件的情况下）
13-8
Rev1.00c
维修调整要领书
CPU BORAD
40044475
LCD
40025669
VIDEO
KEYBORAD
40003284
MOUSE
********
FRONT
DVI1
LCD
40025669
CN1
RS232C
RS-CN5
Rear Front
KB2
MS2
KEYBORAD
40003284
MOUSE
********
OPERATION PCB ASM
40001953
or
OPWRATION PCB(EN) ASM
40001954
CN4
CN720
CHG-4P
EXT2
RS-CN2
RS-A
RS-B
EX
RS-B
REAR
R LCD RS232C
R VIDEO
VGA
CPU COM2
RS PCKB/MOUSE
KEYBOARD/MOUSE SWITCH
40003281
RS232C CHAGE PCB ASM
40026382
背面モニタ接続図（コプラナリティオプション有りの場合）
VGA
COPLANARTY
UNIT
E96747290A0
CP VGA
VGA TRANSFER
SWITCH
E9676729000
背面监视器连接图（有共面选购件的情况下）
13-9
Rev1.00c
维修调整要领书
13-4．系统盘的更换
KE-2070/2080 中，系统盘的组成分为 Solid State Disk（以下称 SSD）和 HDD。SSD 内装有 Windows和
RTX 等操作系统，属于启动盘。HDD 内保存有 KE-2070/2080 的系统程序或参数、生产程序文件。
13-4-1. SSD 的更换
SSD 内保存着 KE-2070/2080 系列工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。同时，该
盘内容储存在安装于控制装置内的 CPU BOARD 上。
更换 SSD 时，请一定按照手册的程序实施。
13-4-1-1. 需要部件
①KE2070/2080 Environment Disk（SSD）
KE-2070/2080 必须要有 KE-2070/2080 Environment Disk（内含 Windows 和 RTX 等本装置工作所需
的 OS 环境）。
表 13-4-1-1 SSD 的货号
言語 OS 品名 品番
共同（日·英·中） WindowsXP Environment DISK（KE-2070/2080） 40053302
13-10
