Rev1.00c 维修调整要领书 ２） 拧松 ＮＭ６０５０００１ＳＣ ，松开同步皮带 XM 的张力 ＳＭ８０５３００２ＴＰ。 ３） 卸下同步皮带 ＸＢ 。 （ 参照 1-1-2。） ４） 卸卸固定 ＸＡ 皮带轮支架组件的 ＳＬ６０６４０９２ＴＮ、 固定 ＸＡ 皮带轮的 ＳＬ６０６２０９２ＴＮ ， ＸＡ 皮带轮支 架组件 。 ５） 卸下固定马达组件的 ＳＬ６０６２０９２ＴＮ ，卸下马达组件 。 ６） 更换同步皮带 XM 。 ７） 按照相反…
Rev1.00c
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1 ＸＹ装置
1-1．同步皮带的更换和张力调整
各皮带的张力低于判定值时，需要调整皮带的张力。
判定值请参照 P1-4·规格「在市场上重新调整时」。
1-1-1．同步皮带ＸＭ
为了高效率地进行作业，请卸下侧面的护罩。卸下侧面护照的安装螺丝，从后侧把它拉出来。
１） 卸下固定ＣＢ的ＳＭ１０５１０５２ＴＮ ３个、ＳＬ６０５１２９２ＴＮ １个、ＳＬ６０６１０９２ＴＮ ２个。（右侧没
有。）
图１−１−１−１
CB 支架
确认
更换皮带后，请在几天后再次测量张力。
１−1
Rev1.00c
维修调整要领书
２） 拧松ＮＭ６０５０００１ＳＣ，松开同步皮带 XM 的张力ＳＭ８０５３００２ＴＰ。
３） 卸下同步皮带ＸＢ。（参照 1-1-2。）
４） 卸卸固定ＸＡ皮带轮支架组件的ＳＬ６０６４０９２ＴＮ、固定ＸＡ皮带轮的ＳＬ６０６２０９２ＴＮ，ＸＡ皮带轮支
架组件。
５） 卸下固定马达组件的ＳＬ６０６２０９２ＴＮ，卸下马达组件。
６） 更换同步皮带 XM。
７） 按照相反的顺序组装。
８）调整同步皮带 XM 和ＸＢ的张力。详细请参照ＱＡ表ＸＹ装置（１）同步皮带ＸＭ、ＸＢ项。（调整步骤参照
1-4 页）

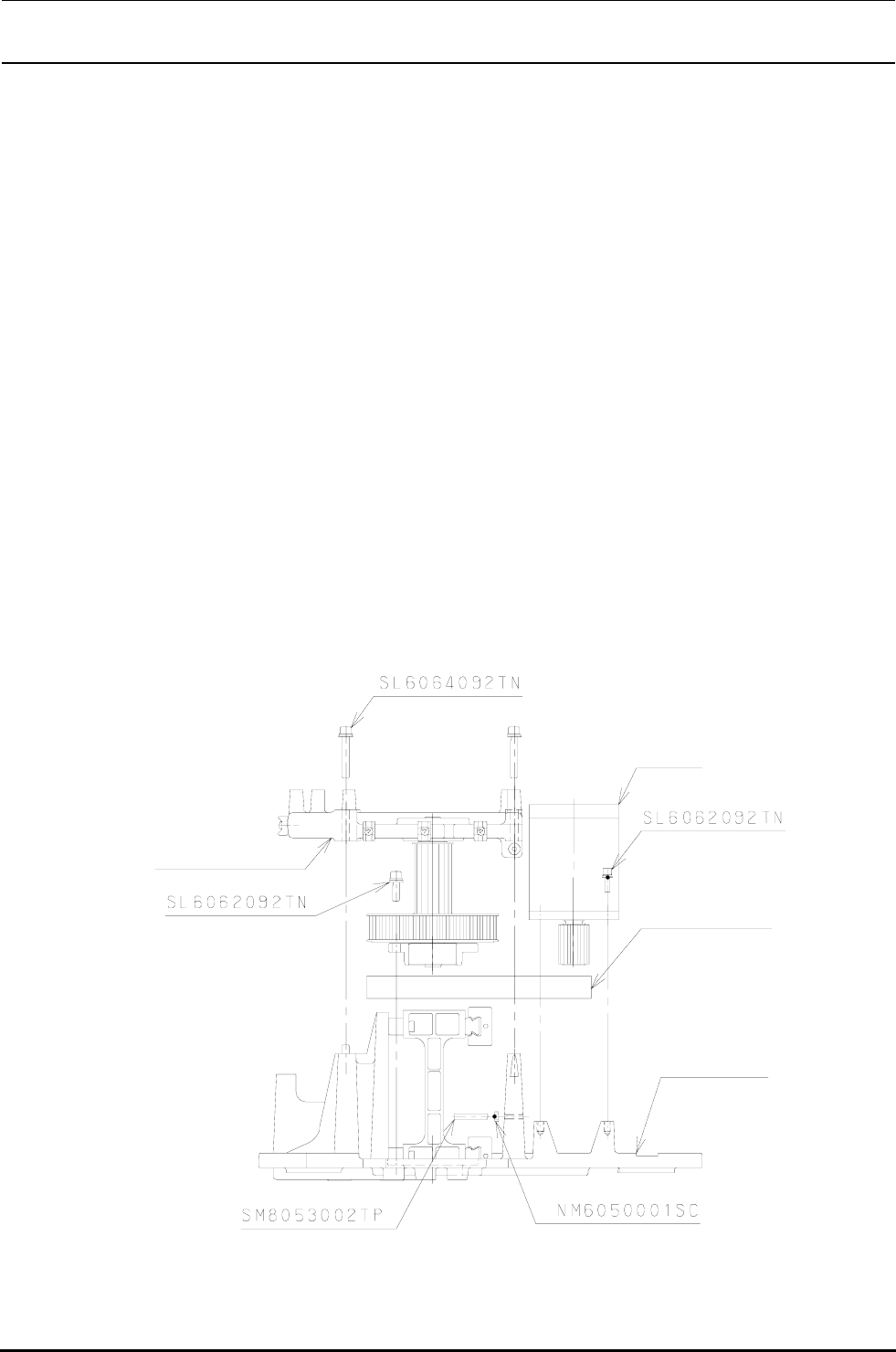

※从左侧观看的图
（右侧也同样）
X 机架端部
同步皮带 XM
X 马达组件
XA 皮带轮支架组件
图１−１−１−2
１−2
Rev1.00c
维修调整要领书

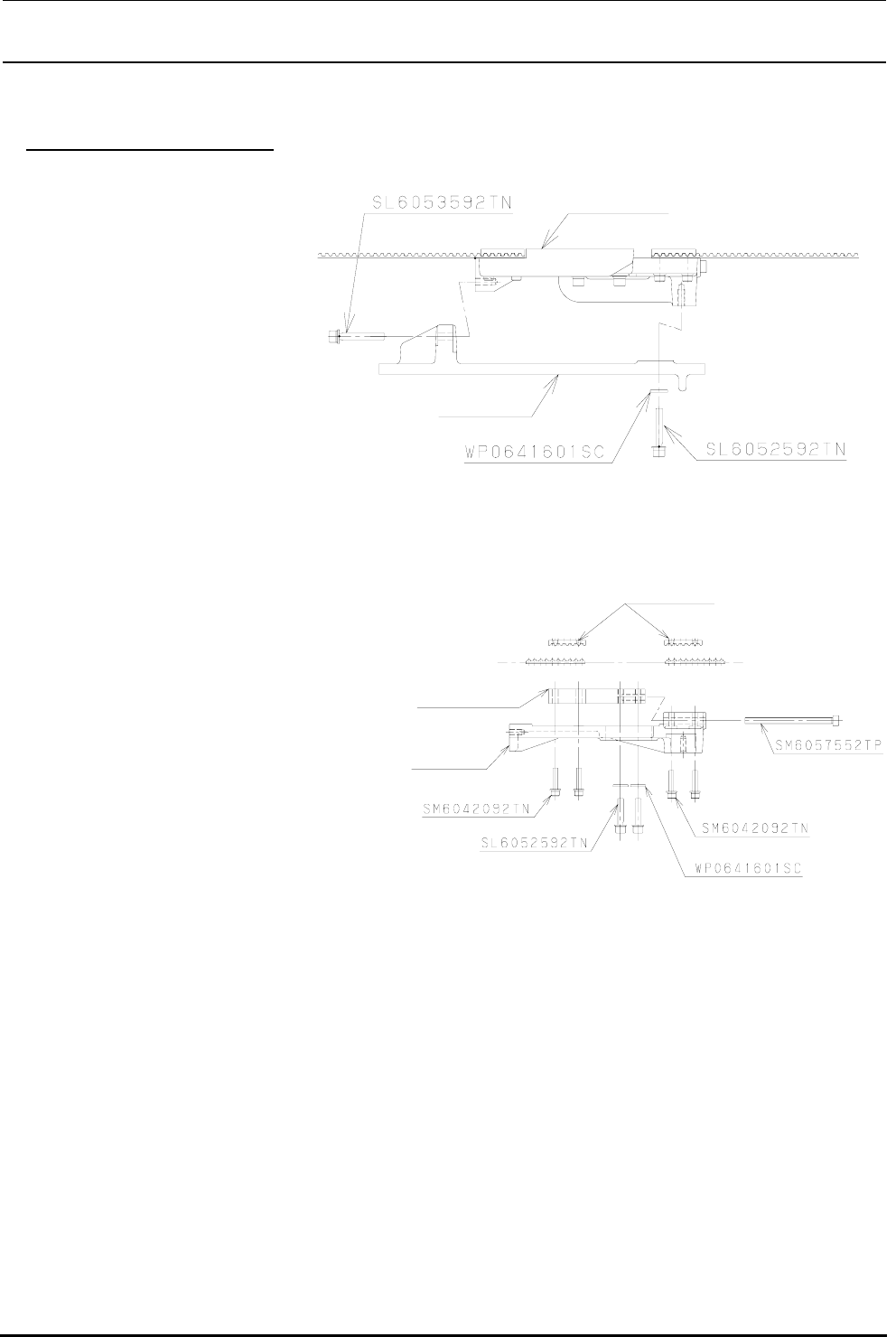

1-1-2．同步皮带ＸＢ
图１−１−2−1
贴装头板
X 皮带支架组
１） 卸下ＳＬ６０５３５９２ＴＮ（２
个）、ＳＬ６０５２５９２ＴＮ（２
个），卸下贴装头板和Ｘ皮
带支架。
２） 松开 X皮带张力调整螺钉
（SM6057552TP）。
３） 卸下夹同步皮带的ＳM６
０４２０９２ＴＮ，更换皮带。
图１−１−2−2
X 皮带撑条
X 皮带张紧器
X 皮带支架(2)
４） 以 X 皮带支架（2）和 X
皮带张紧器夹住同步皮带 XB，以
SM6042092TN 固定。此时
SM6042092TN 涂封漆 277，然后
用 5Nm 的扭力均匀地拧紧。
５） 按照相反的顺序组装起来。
６） 调整同步皮带 XB 的张力。（调整
顺序参照１−４页）
１−3
