Rev1.00c
维修调整要领书
13-4-4. 网络的设定（与 HLC 通讯时设定）
KE2000 系列和 HLC 间的通讯，需要进行网络的设定。在线使用 HLC 时，必须进行设定。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
13-4-4-1. TCP/IP 的设定

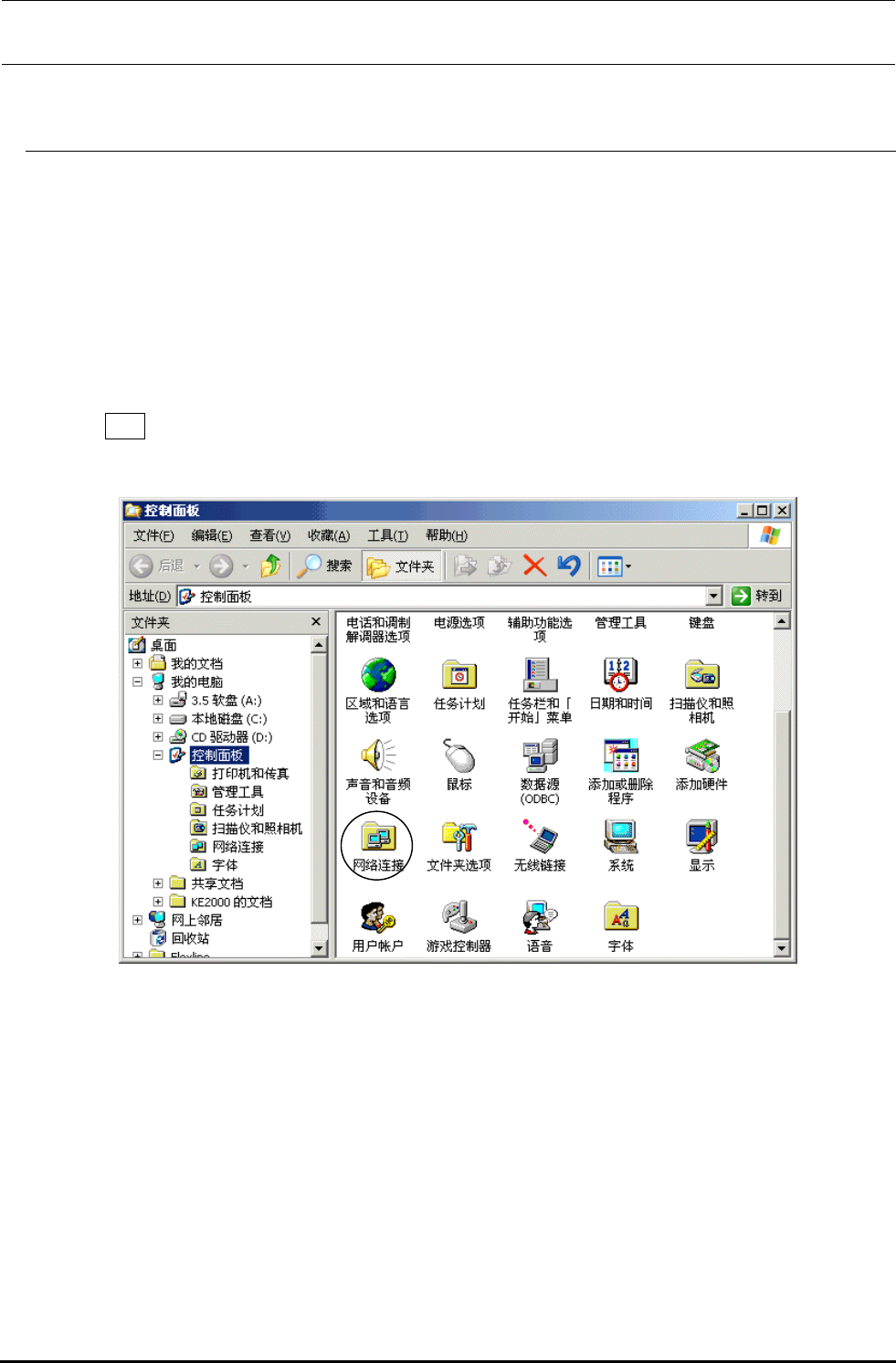

1) 选择 起动 按键，再选择[设定(S)]→[控制盘（C）]。
2） 请双击[网络连接]图标。
13-16
Rev1.00c
维修调整要领书

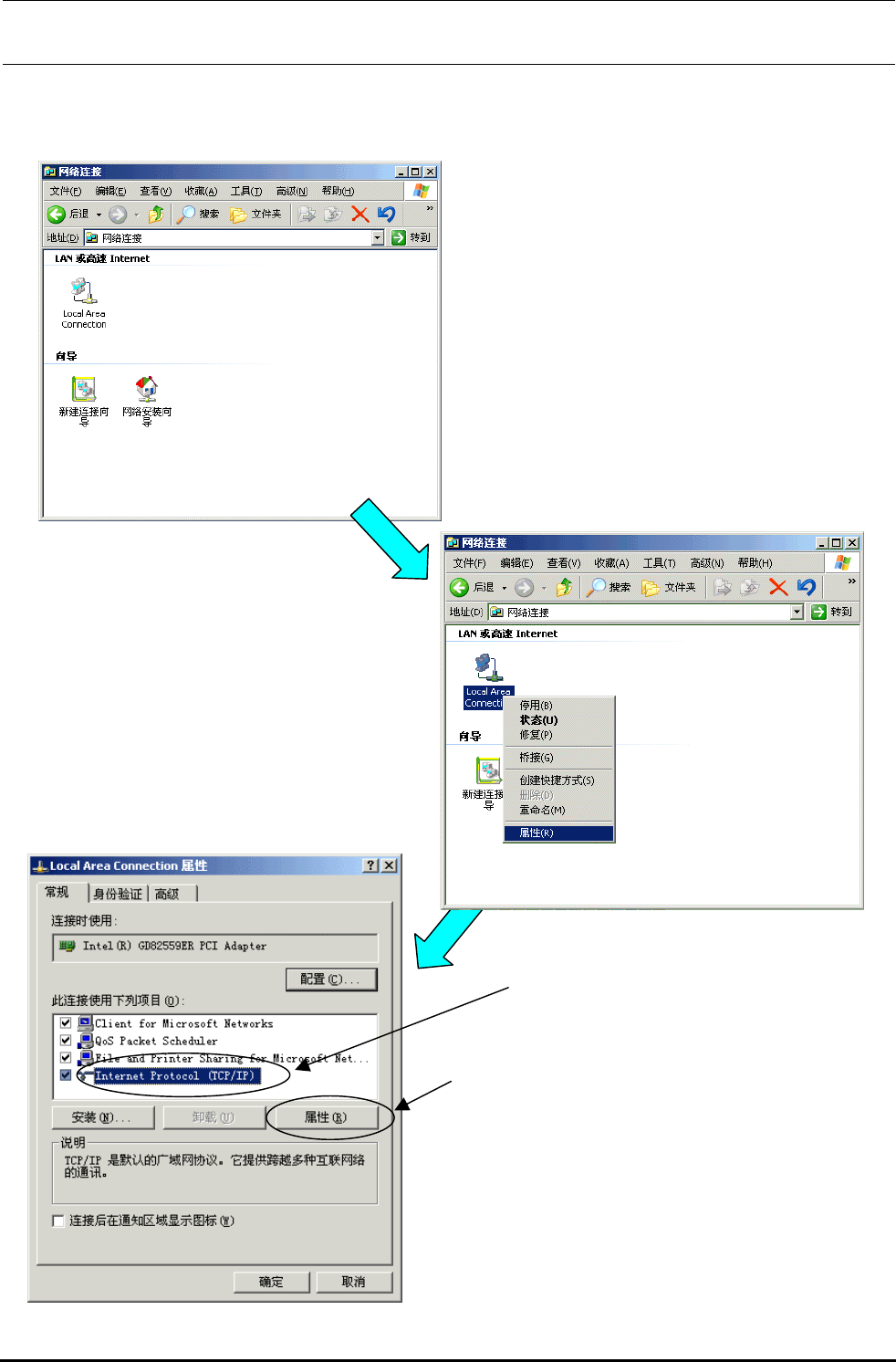

3） 于是显示[网络连接] 对话框。
4）请选择 3）的对话框内的[Local Area Connection]
图标，单击鼠标右键，选择[属性]。
5）于是显示[[Local Area Connection 的属性]对话
框。在这一画面中，请选择①[Internet Protocol
（TCP/IP）]，再按②[属性（R）]键。
②
①
13-17
Rev1.00c
维修调整要领书

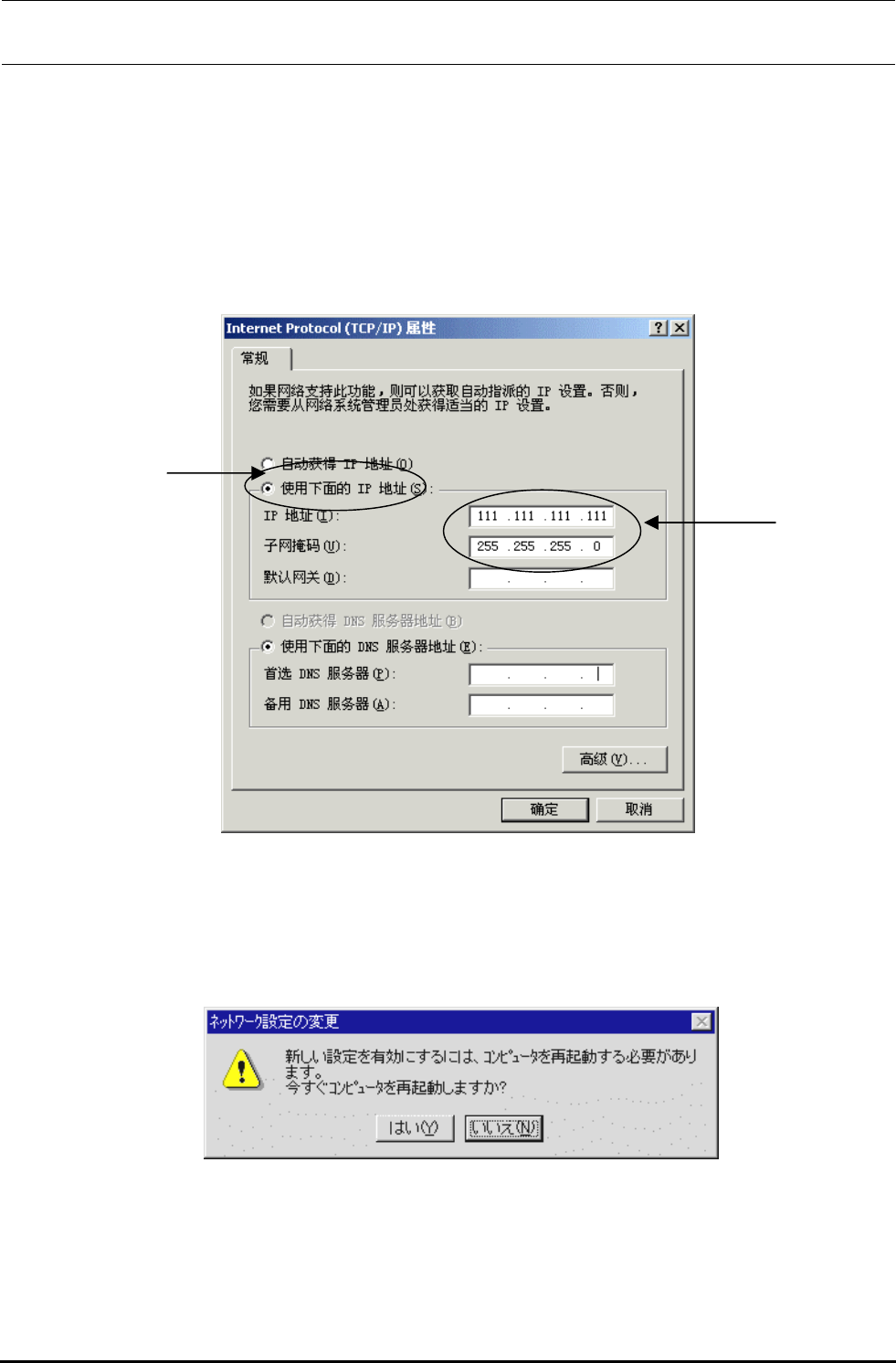

6）于是显示[Internet Protocol（TCP/IP）的属性]对话框。在这一画面中，请选择①“使用下面的 IP
地址（S）”，并指定②[IP 地址]、[子网掩码]。关于 IP 地址。有公司内部规定时，请按照公司内的网络
负责人的指示进行指定。没有指定时，请设定 HLC 的其它的 KE2000 没有设定的号码。这里，设定为
『 111．111．111．111 』。
辅助网络上，请输入『 255．255．255． 0 』。另外，如果需要的话，请根据公司内的网络负责人的
指示，设定［废弃通道］、［DNS］、［WINS 地址］等。
①
②
设定结束后，请按「确定」键。
7）于是显示询问是否从新起动计算机的画面。因要继续进行操作，所以请选择「不」。
13-18
