Rev1.00c
维修调整要领书

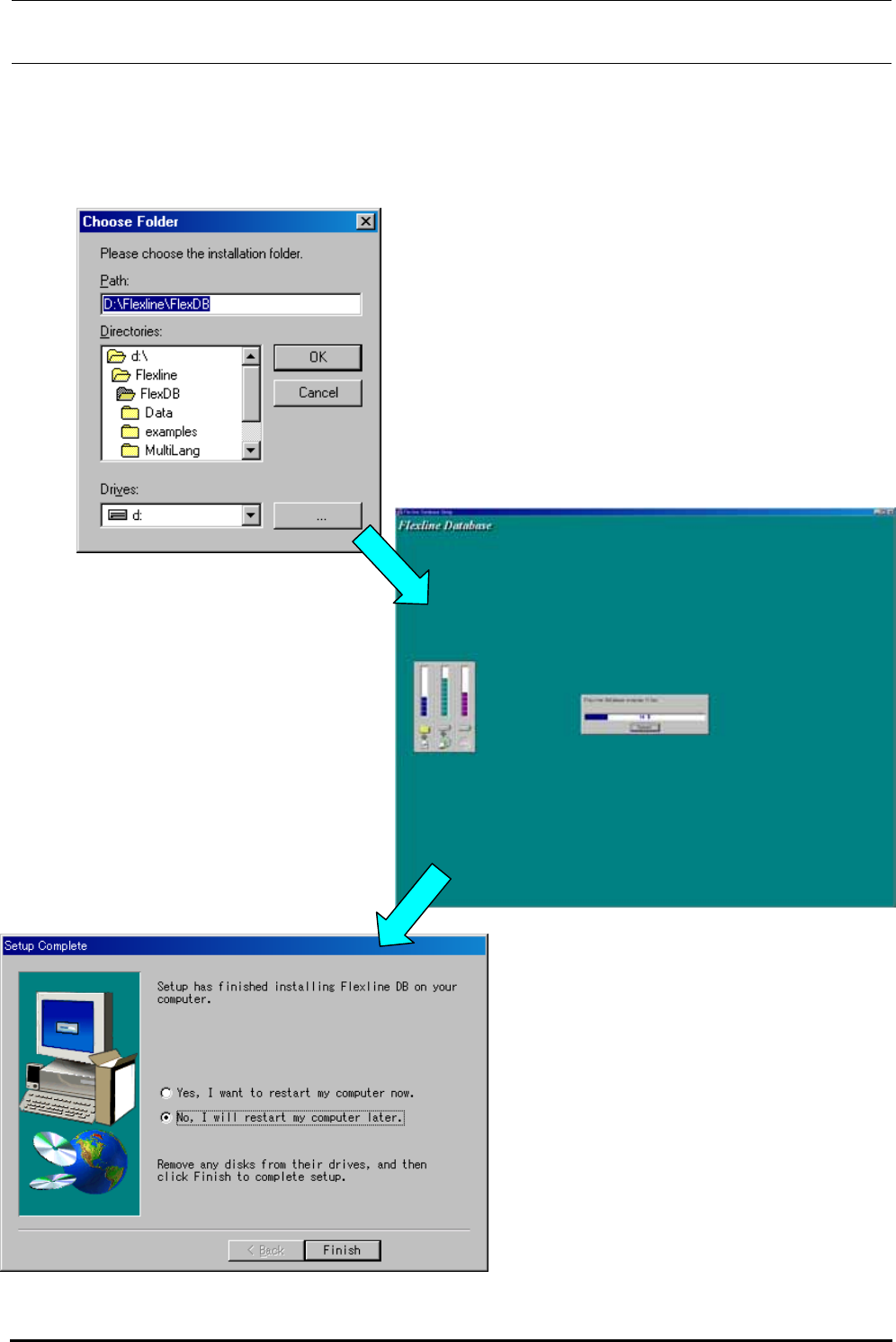

5） 由于需要改变安装目的地，请点击[Browse…]按钮。于是显示目录选择画面。将默认的安装目的
地路径 C：\Flexline\FlexDB 改变为 D：\Flexline\FlexDB，然后点击[OK]按钮。
6） 如在第 4）步画面上点击[Next]按钮，则安装开始，
显示以下画面。
7） 安装结束后，出现配置完成的画面。
请选择「No，I will restart my computer
later.」，点击[Finish]按钮，
（在 C 驱动器的更新操作结束后再重新
启动。）
13-30
Rev1.00c
维修调整要领书
13-4-5-3. C 驱动器的更新操作
本系统中使用了被称为 EWF 的 C 驱动器写入保护功能，当改变了贴片机系统的安装或网络等的设置后，
必须更新 C 驱动器。
1） 按 Windows 的开始按钮，从开始菜单的程序中启动资源管理器。

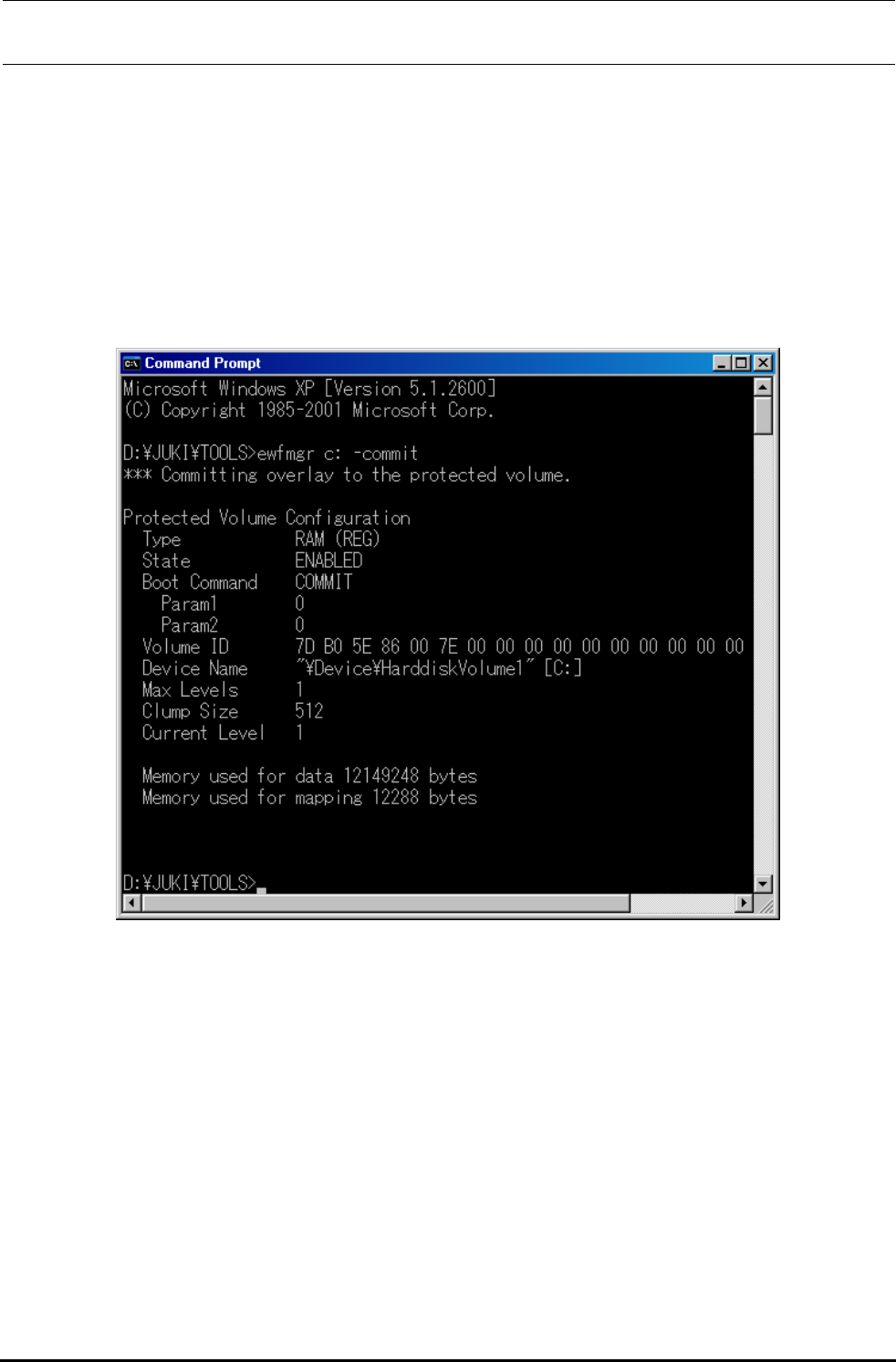

2） 请在控制台窗口（DOS 画面）上，输入“EWFMgr.exe C：-commit”。
显示如下所示的画面。
3） 请从 Windows 的开始菜单关机，重新启动装置。
覆盖的内容被 C 驱动器更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，
系统不能正常地启动，故请注意。
13-31
Rev1.00c
维修调整要领书
13-4-5-4. 把后备数据写回硬盘（复原）
注意
装置有时会失控，所以装置的原点复归一定要在将后备数据复原之后
再进行。
请选择菜单条的「文件」→「控制数据管理」，复原 HDD 的控制数据。
有关复原的详细方法，请参照『MS 参数』的「1-4-4 从闪存卡复原的方法」。
※后备数据复原后，请确认·设定机器安装。
※MS 参数的厚被数据不存在时，请取得 MS 参数。
13-32
