KE-2070-2080保守(Maintenance Guide) - 第183页
R ev1.00c 维修调整要领书 10） 安装中间，进行状态以条形图显示。 11） 安装结束后，显示安装结束画面。 点击[Finish]按钮，结束安装。 12） 请按照「13-4-5-2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline DB。 13） 请按照「13-4-5-3 C 驱动器的更新操作」进行 C 驱动器的更新。 ※ 注意 如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能…
Rev1.00c
维修调整要领书
8） 显示安装选项画面。仅在版本升级时显示。
对「Do you renew Mech Control Parameter?」和「Is the existing soft backup performed?」
的提问，请选择「Yes」或「No」，点击[OK]按钮。
「Do you renew Mech Control Parameter?」
Yes 机械控制参数被初始化，设置为默认值。
No 新版本的软件也继承机械控制参数的当前的
设置值。
通过版本升级，只有新需要的数据被设置为
默认值。
「Is the existing soft backup performed?」
Yes 进行现有软件的备份。
No 跳过现有软件备份。
补充：关于机械控制参数
机械控制参数是开动装置时被使用的阈值数据的集群。
主要的设置数据有①～⑤类。
① 贴装头动作时的速度数据
② XY 轴动作时的速度数据
③ 支撑台动作时的速度数据
④ AWC/中心马达转速
⑤ ATC 控制用的时间数据
9） 临时文件夹（D：\Juki
temp 文件夹）自动产生。
在生成临时文件夹时，显示文件复制画面。
13-37
Rev1.00c
维修调整要领书

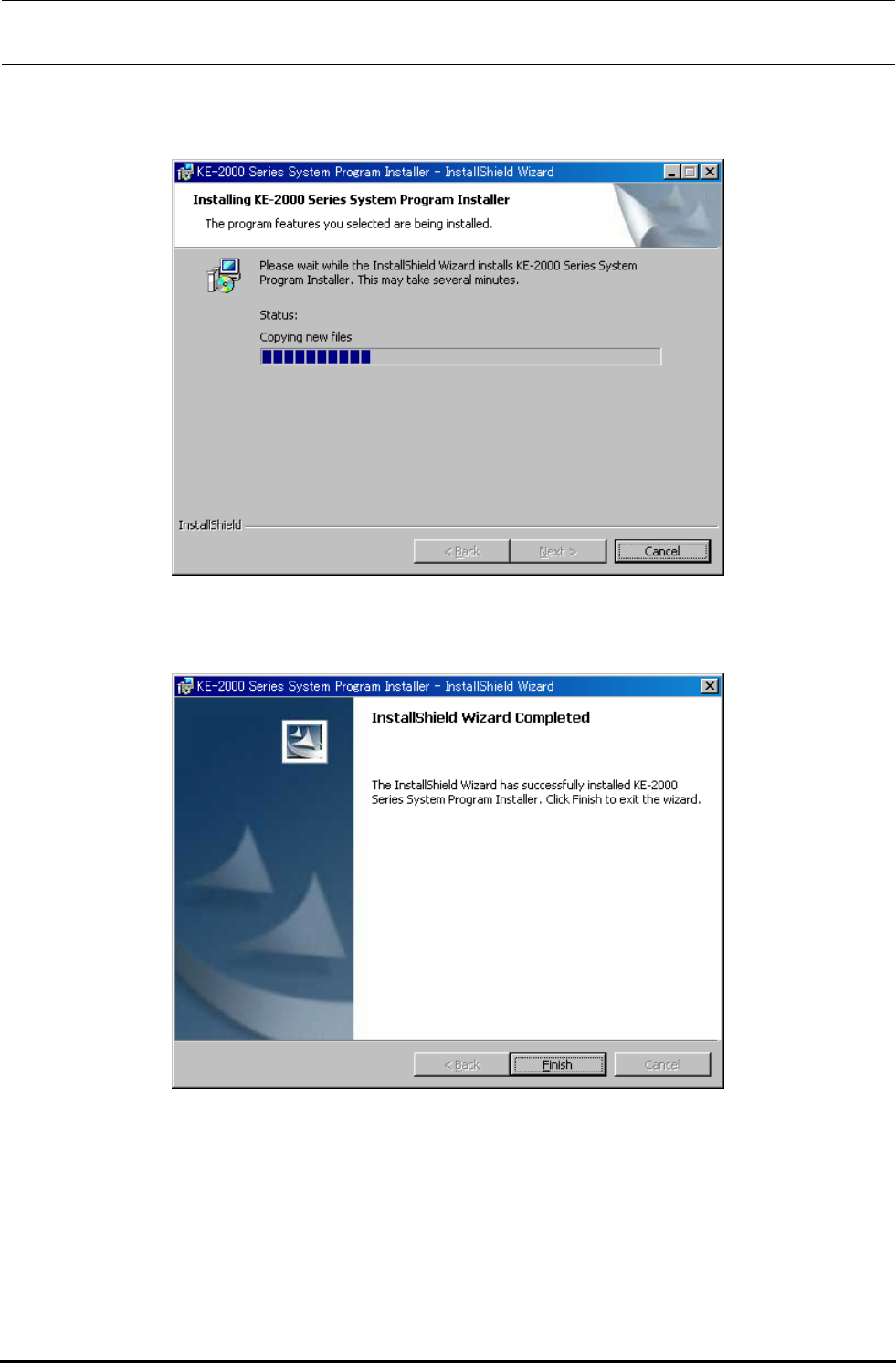

10） 安装中间，进行状态以条形图显示。
11） 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
12） 请按照「13-4-5-2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline DB。
13） 请按照「13-4-5-3 C 驱动器的更新操作」进行 C 驱动器的更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，系统
不能正常地启动，故请注意。
13-38
Rev1.00c
维修调整要领书
13-5．测力传感器放大器的更换（选项品）
１） 取下①ＣＤ－ＲＯＭ托架的 2 个固定螺丝，将②ＣＤ－ＲＯＭ托架从底座上取下。
２） 把⑦测力传感器放大器背面的⑥配线电缆全部拆下。
３） 取下⑤测力传感器放大器的 2 个固定螺丝，把⑦测力传感器放大器朝←记号方向拔出。
４） 装配时请按照相反的顺序进行。
测力传感器放大器
图１３－５－１
① ＣＤ－ＲＯＭ托架的固定螺丝 2个
② ＣＤ－ＲＯＭ托架 1个
③ ＣＤ－ＲＯＭ安装螺丝 4个
④ 扁形电缆夹 1个
⑤ 测力传感器放大器的固定螺丝 2个
⑥ 电缆 -
⑦ 测力传感器放大器 1个
13-39
