Rev1.00c
维修调整要领书
10） 安装中间，进行状态以条形图显示。
11） 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
12） 请按照「13-4-5-2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline DB。
13） 请按照「13-4-5-3 C 驱动器的更新操作」进行 C 驱动器的更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，系统
不能正常地启动，故请注意。
13-38
Rev1.00c
维修调整要领书
13-5．测力传感器放大器的更换（选项品）
１） 取下①ＣＤ－ＲＯＭ托架的 2 个固定螺丝，将②ＣＤ－ＲＯＭ托架从底座上取下。
２） 把⑦测力传感器放大器背面的⑥配线电缆全部拆下。
３） 取下⑤测力传感器放大器的 2 个固定螺丝，把⑦测力传感器放大器朝←记号方向拔出。
４） 装配时请按照相反的顺序进行。
测力传感器放大器
图１３－５－１
① ＣＤ－ＲＯＭ托架的固定螺丝 2个
② ＣＤ－ＲＯＭ托架 1个
③ ＣＤ－ＲＯＭ安装螺丝 4个
④ 扁形电缆夹 1个
⑤ 测力传感器放大器的固定螺丝 2个
⑥ 电缆 -
⑦ 测力传感器放大器 1个
13-39
Rev1.00c
维修调整要领书

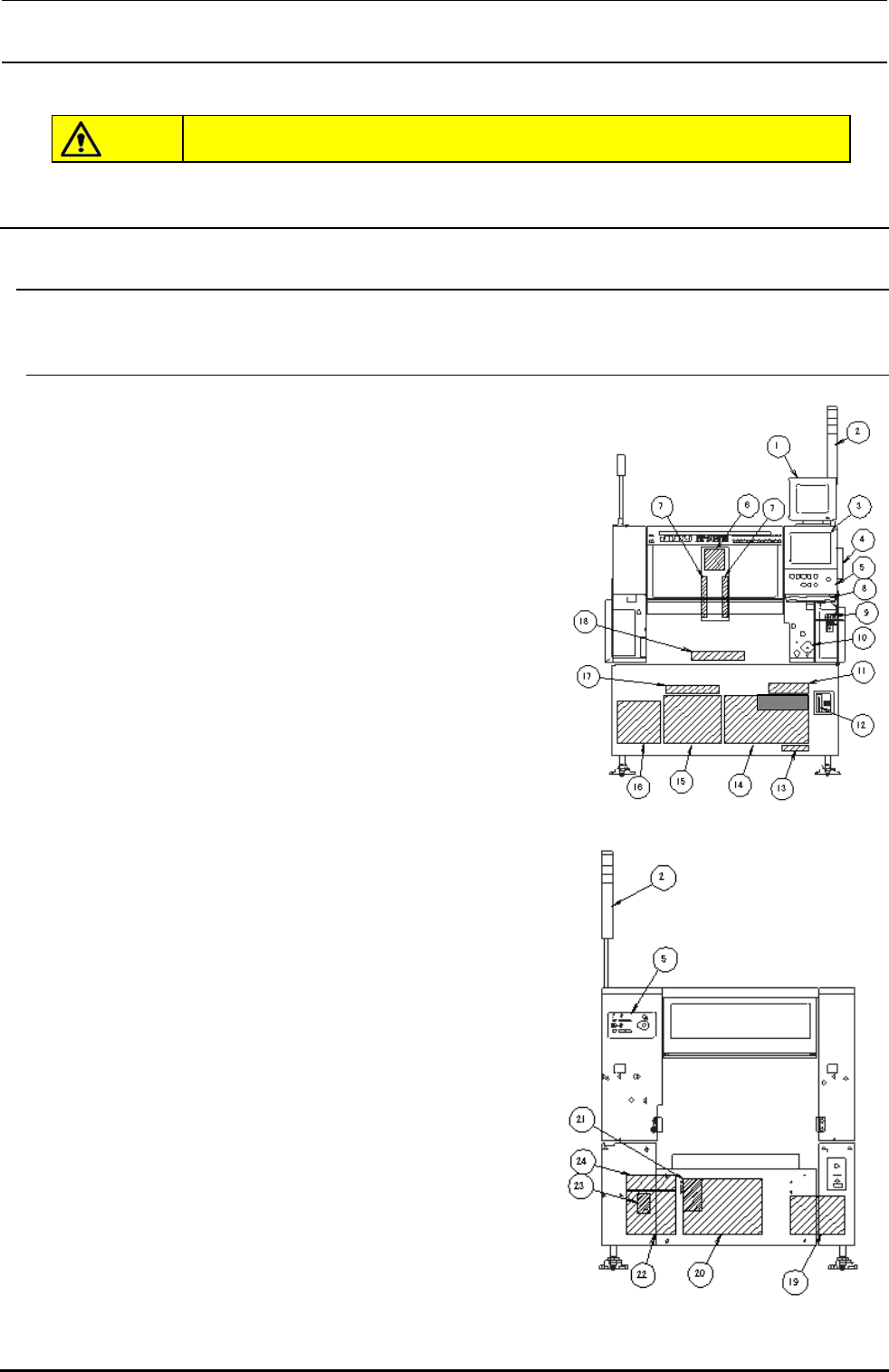

危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４−１−１为正面图，图１４−１−２为背面图。
14-1-1．各部的名称
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.贴装头装置
〔贴装头主基板组、贴装头中转基板组、Z/θ 轴伺服放大
器、HMS、触点传感器 选购品：坏标记阅读器〕
7.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
8.键盘 9 鼠标 10.电源开关 11.现在未使用
12.I ＤＥ Ｉ／Ｆ FDD (选购品) 13.HDD
14.控制器
〔CPU 接口、定位板、跨接口、IEEE1394A 电路板、XY RELAY
基板、SAFETY 基板、Base Feeder
基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3R 基板、c-PCI Back Board、ＶＭＥ
Back Board 基板、
选购品：N-VERIFY I/F 基板、I-CX 基板〕
15.XY 轴 AC 伺服放大器
16.真空泵（选购项）
17.5 相步进驱动器
〔右側支撑台马达用；选购品：左側传送通道宽度自动调整
马达用〕
18.CARRY 中继电路板
19.XY 伺服用变压器
20.电源装置
21.UPS（无停电电源）
22.DC 电源用变压器
23.断路器
24.AC 输入装置
25.测力传感器放大器（选购项）
图 14-1-1 主体正面图
图 14-1-2 主体背面图
14-1
