Rev1.00c 维修调整要领书 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作 。 14 电气部 14-1． 电气部的布局 图 １４−１−１ 为正面图，图 １４−１−２ 为背面图 。 14-1-1． 各部的名称 1 . 图像用监视器 2 . 信号灯 3. ＬＣＤ 监视器 4. HOD 5 . 操作盘 〔 前 ：LCD 监视器 、 操作基板 〕 〔 后 ： 操作 ＳＷ 基板 〕 6. 贴装头装置 〔 贴装头主基板组 、 贴…
Rev1.00c
维修调整要领书
13-5．测力传感器放大器的更换（选项品）
１） 取下①ＣＤ－ＲＯＭ托架的 2 个固定螺丝，将②ＣＤ－ＲＯＭ托架从底座上取下。
２） 把⑦测力传感器放大器背面的⑥配线电缆全部拆下。
３） 取下⑤测力传感器放大器的 2 个固定螺丝，把⑦测力传感器放大器朝←记号方向拔出。
４） 装配时请按照相反的顺序进行。
测力传感器放大器
图１３－５－１
① ＣＤ－ＲＯＭ托架的固定螺丝 2个
② ＣＤ－ＲＯＭ托架 1个
③ ＣＤ－ＲＯＭ安装螺丝 4个
④ 扁形电缆夹 1个
⑤ 测力传感器放大器的固定螺丝 2个
⑥ 电缆 -
⑦ 测力传感器放大器 1个
13-39
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４−１−１为正面图，图１４−１−２为背面图。
14-1-1．各部的名称
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.贴装头装置
〔贴装头主基板组、贴装头中转基板组、Z/θ 轴伺服放大
器、HMS、触点传感器 选购品：坏标记阅读器〕
7.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
8.键盘 9 鼠标 10.电源开关 11.现在未使用
12.I ＤＥ Ｉ／Ｆ FDD (选购品) 13.HDD
14.控制器
〔CPU 接口、定位板、跨接口、IEEE1394A 电路板、XY RELAY
基板、SAFETY 基板、Base Feeder
基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3R 基板、c-PCI Back Board、ＶＭＥ
Back Board 基板、
选购品：N-VERIFY I/F 基板、I-CX 基板〕
15.XY 轴 AC 伺服放大器
16.真空泵（选购项）
17.5 相步进驱动器
〔右側支撑台马达用；选购品：左側传送通道宽度自动调整
马达用〕
18.CARRY 中继电路板
19.XY 伺服用变压器
20.电源装置
21.UPS（无停电电源）
22.DC 电源用变压器
23.断路器
24.AC 输入装置
25.测力传感器放大器（选购项）
图 14-1-1 主体正面图
图 14-1-2 主体背面图
14-1
Rev1.00c
维修调整要领书

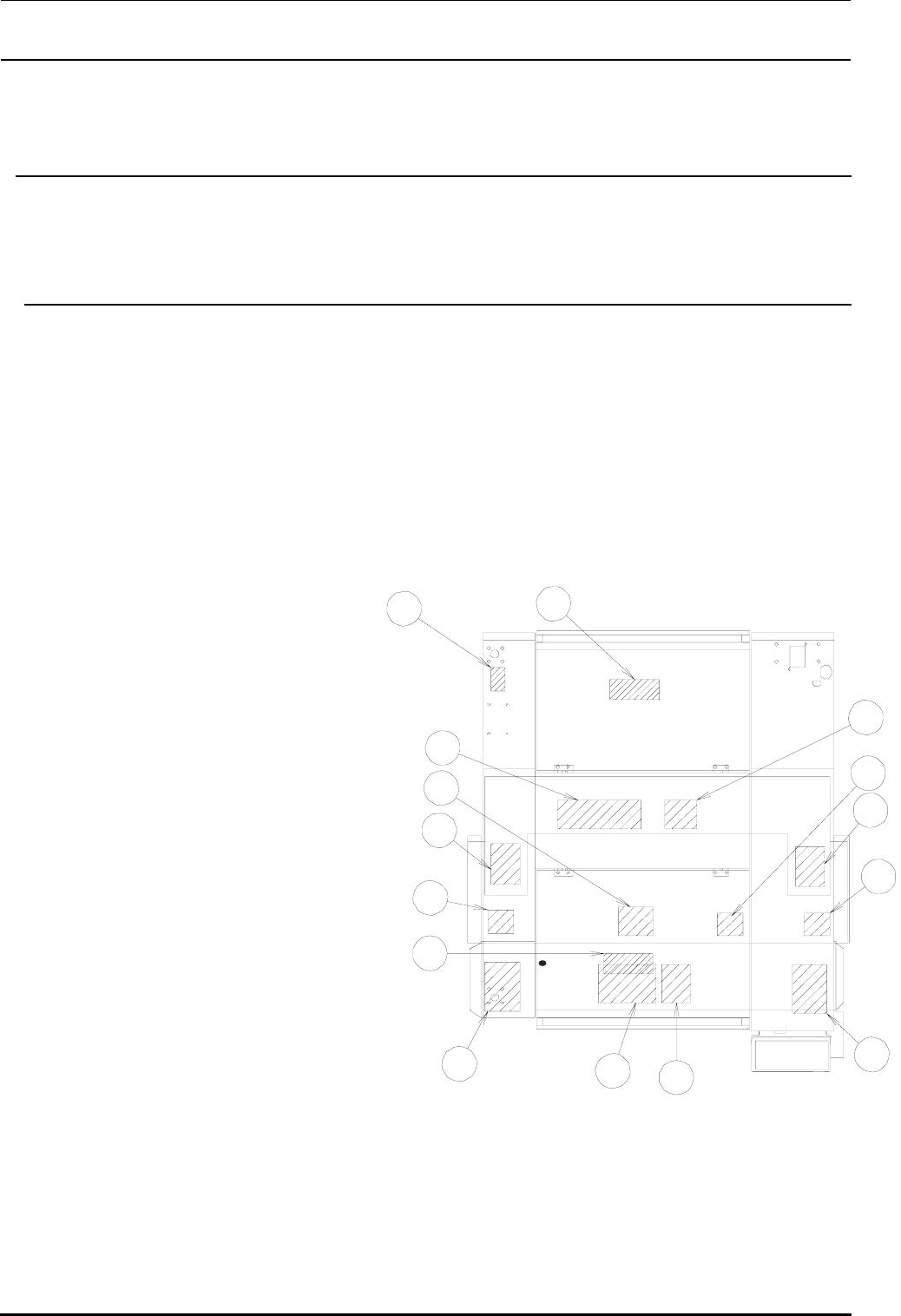

14-2．底座上部的布局
图１４−２−１表示底座上面图。
14-2-1．各部的名称
①ＸＬ轴马达
②ＸＲ轴马达
③Y Ｌ轴马达
④Y Ｒ轴马达
⑤支撑台马达
⑥传送 L 马达
⑦传送中心马达
⑧传送 R 马达
⑨ＡＴＣ装置传感器中转基板
⑩ＣＡＬ块基板
ＣＡＲＲＹ基板
⑫传送步进马达驱动器
〔传送 L、传送中心、传送 R〕
⑬BANK/FPI-F 基板
⑭BANK/FPI-R 基板
⑮ＩＥＥＥ１３９４中继器（中转用电路板）
3
1
2
9
5
6
7
10
8
11
12
13
14
4
15
图 14-2-1 底座上面图
14-2
