Rev1.00c 维修调整要领书 控 制装 置 ( 蓝 色 ) ＋ 2 4V 电 源 输 出控 制 电 源控 制 传 送 电 源控 制 ( 黄 色 ) 安全 装置 （ 蓝 色 ) 安全 装置 ( 蓝 色 ) 从控 制装 置来 图 14-3-1-6 电源基板的连接图 （2/2） 14-11

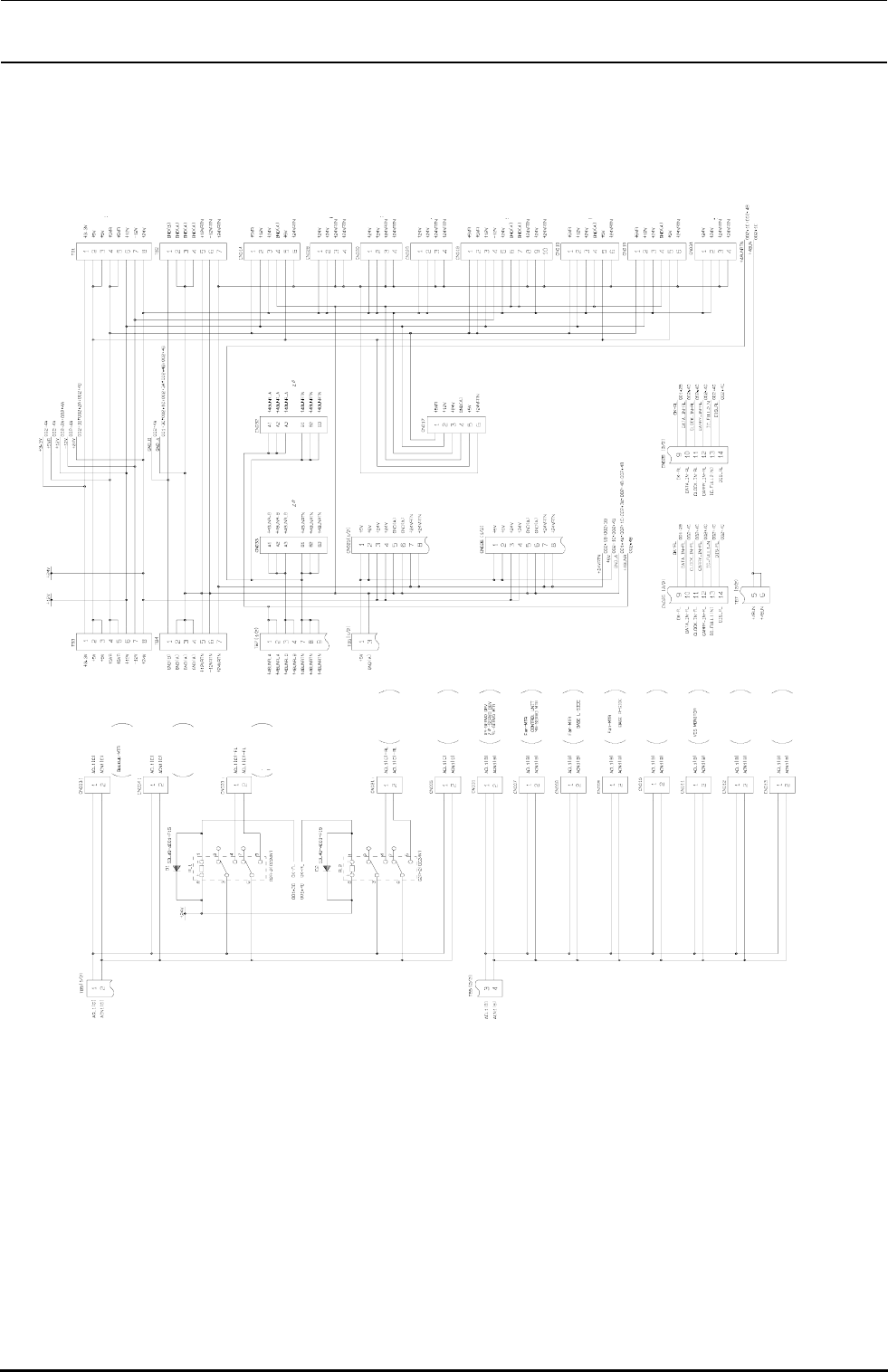

Rev1.00c
维修调整要领书
控制装置
控制装置
背面监视器
传送中心马达基板
接头传感器
检验基板
凹缩网连接基板
自动调整驱动器
主键盘变换器
预备
预备
驱动器1/2驱动器2/ 2
前一次更换台
旧一次更换台
后一次更换台
旧一次更换台
前一次更换台
旧一次更换台
后一次更换台
旧一次更换台
预备
(黄色)
(黄色)
(蓝色)
(蓝色)
CARRY连接基板 用
IN-MTR
OU T- MTR
自动控制MTR
(有传送伺服ON)
(无传送伺服ON)
预备
接头装置
时钟
图 14-3-1-5 电源基板的连接图（1/2）
14-10

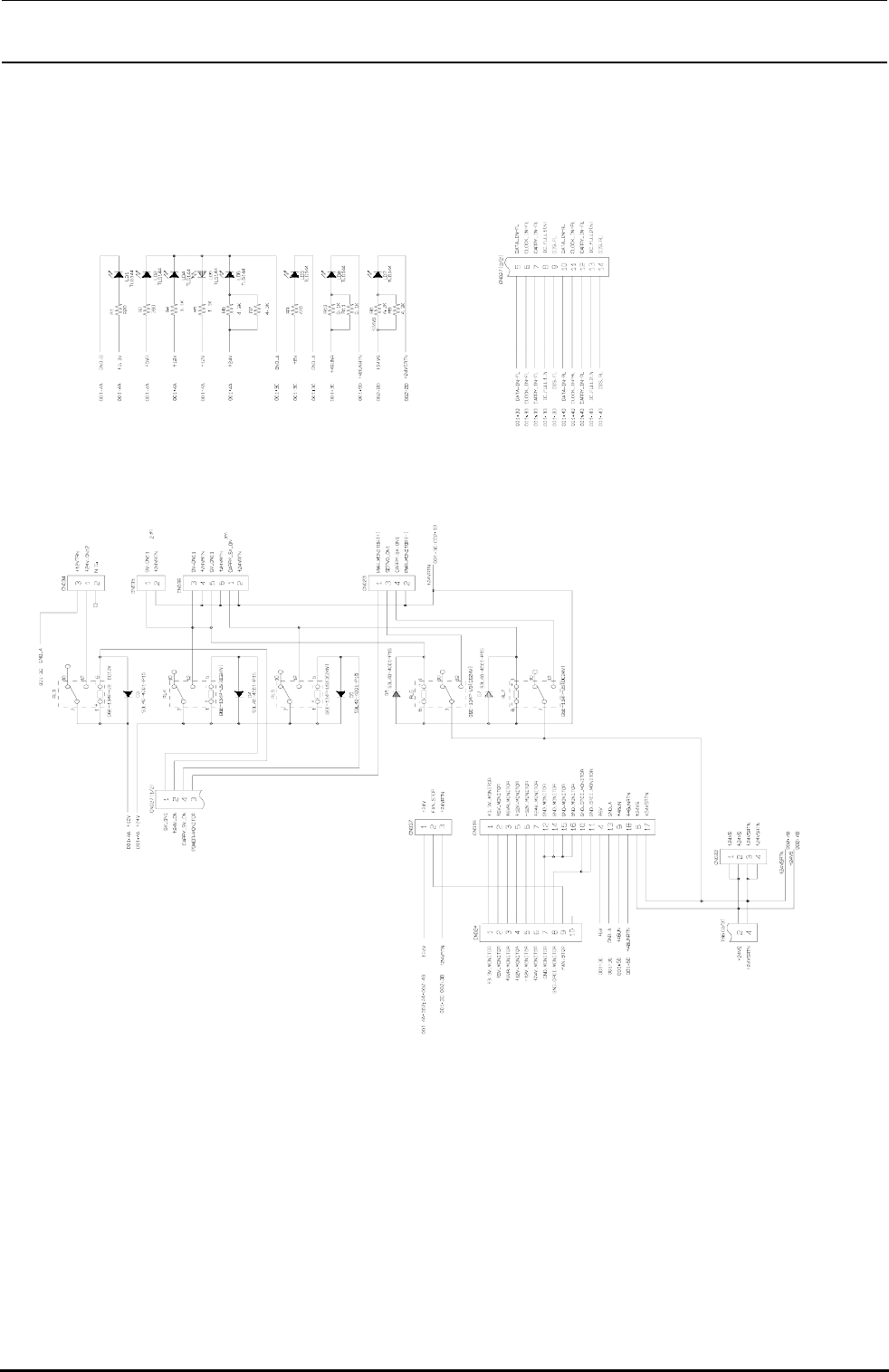

Rev1.00c
维修调整要领书
控制装置
(蓝色)
＋24V电源输出控 制
电源控制
传送电源控 制
(黄色)
安全 装置
（蓝色)
安全装置
(蓝色)
从控制装置来
图 14-3-1-6 电源基板的连接图（2/2）
14-11
Rev1.00c
维修调整要领书
14-4．控制装置
14-4-1．控制装置的构成
控制装置的 KE-2070 基板配置图如图 14-4-1-1，KE-2080 基板配置图如图 14-4-1-2。请参照这些图确
认基板的安装。

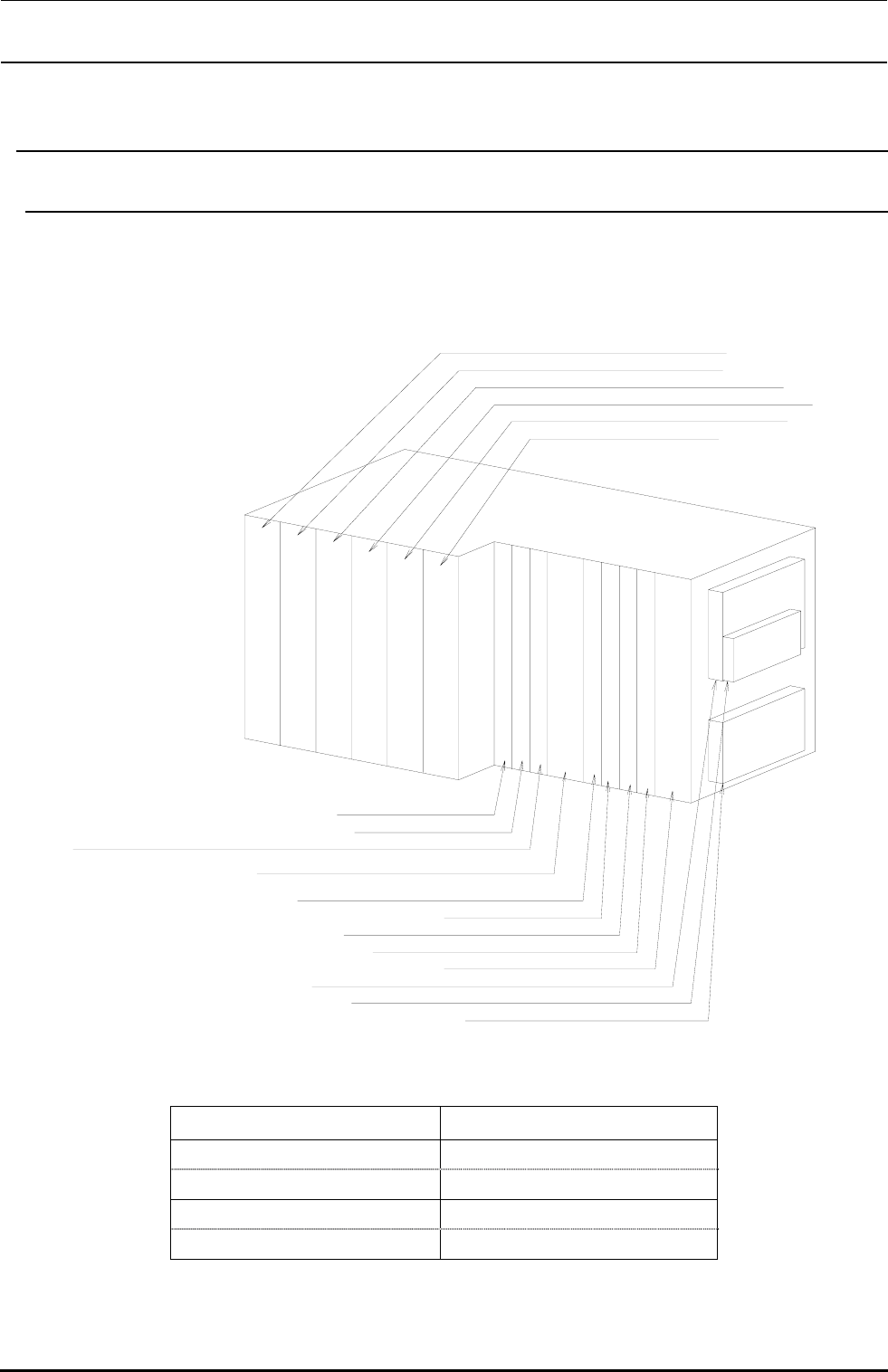

１４−４−１−１．KE-2070 基板配置
ＩＰ−Ｘ３Ｒ ＰＣＢ ＡＳＭ Ｂ
ＩＯ ＣＴＲＬ ＰＣＢ ＡＳＭ ４０００１９４３
ＢＡＳＥ ＦＥＥＤＥＲ ＰＣＢ ＡＳＭ ４０００１９４１
ＬＩＧＨＴ ＣＴＲＬ ＰＣＢ ＡＳＭ ４０００１９０４
ＳＡＦＥＴＹ ＰＣＢ ＡＳＭ ４００４４５５３
ＸＹ ＲＥＬＡＹ ＰＣＢ ＡＳＭ ４００４４５５７
Ｎ−ＶＥＲＩＦＹ ＤＭＭ ４００２９０３５
ＲＳ２３２Ｃ ＣＨＡＮＧＥ ＰＣＢ ＡＳＭ ４００２６３８２
ＭＯＵＳＥ／ＫＥＹＢＯＡＲＤ ＳＥＬＥＣＴＯＲ ４０００３２８１
ＣＰＵ ＢＯＡＲＤ ４００４４４７５
ＰＯＳＩＴＩＯＮ ＢＯＡＲＤ ４００４４５４０
ＩＥＥＥ１３９４Ａ ＢＯＡＲＤ ４００４４５１９
ＢＬＡＮＫ ＰＡＮＥＬ Ｂ
ＢＵＳ ＢＲＩＤＧＥ ＢＯＡＲＤ ４０００３３１３
Ｉ−ＣＸ ＢＯＡＲＤ ４００３１７５４（オプション）
Ｎ−ＶＥＲＩＦＹ Ｉ／Ｆ ＰＣＢ ＡＳＭ（ＧＸ５） ４００２９０３９
注1
注1
（オプション）
ＢＬＡＮＫ ＰＡＮＥＬ Ｂ
ＢＬＡＮＫ ＰＡＮＥＬ Ｂ
(选购品)
注2
(选购品)
图 14-4-1-1.基板配置图（KE-2070）
※ 注 1 根据有无 MNVC 选项而变更。
有 MNVC 选项 无 MNVC 选项
LIGHT CTRL PCB AMB LIGHT CTRL PCB(50) ASM
40001904 40001918
IP-X3R PCB B IP-X3R PCB A
40052360 40052359
※ 注 2 根据有无简易载荷选项而变更。I-CX BOARD 使用 2 槽口。
14-12
