Rev1.00c 维修调整要领书 14-4-4． IEEE1394A 电路板 （40044519） 【 功能 】 IEEE1394A BOARD 是与激光传感器 LNC60 之间的通信板。 经由 IEEE-1394 规格的通信， LNC60 与 CPU BOARD 之间进行通信。 同时，还通过这一通信电缆向 LNC60 供给电源（ DC12V ）。 【 跨接开关类的设定 】 跨接如下所示 。 交货时已经设置好，在安装电路板时请进行确认作…
Rev1.00c
维修调整要领书
14-4-3．定位板 （40044540）
【功能】
POSITION BOARD 是经由 SSCNETⅢ（三菱电机制造的高速同步通信网络）与控制伺服马达的 CPCI
总线对应的电路板。可控制最多 32 轴的马达。
POSITION BOARD 和各轴伺服放大器之间以光纤电缆进行数据链连接。
① 接受来自 CPU BOARD 软件的指令，控制 XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器的检测。
③ 进行伺服驱动器的报警检测、磁尺的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【跨接开关类的设定】
跳接开关请保持出厂时的状态进行使用。
【LED 的意义】
LED（绿）：动作显示、接通电源时：亮灯；系统启动时：闪烁；电源断开时：熄灯
LED（红）：出错显示、通常时：熄灯；错误发生时：亮灯
【更换后的调整项目】
没有特别的。
14-15
Rev1.00c
维修调整要领书
14-4-4．IEEE1394A 电路板 （40044519）
【功能】
IEEE1394A BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE-1394 规格的通信，LNC60 与 CPU BOARD 之间进行通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC12V）。
【跨接开关类的设定】
跨接如下所示。
交货时已经设置好，在安装电路板时请进行确认作业。
部
が
ス
イ
ッチの
設定位置
Ｏ
Ｎ
１
２
３
４
Ｓ１
Ｏ
Ｎ
１
２
３
４
Ｓ３
Ｏ
Ｎ
１
２
３
４
Ｓ５
Ｏ
Ｎ
１
２
３
４
Ｓ２
Ｏ
Ｎ
１
２
３
４
Ｓ４
Ｏ
Ｎ
１
２
３
４
Ｓ６
部为直插式开关的设置位置。
【LED 的意义】
IEEE1394A 电路板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
14-16
Rev1.00c
维修调整要领书
14-4-5．母线联桥接口 （40003313）
【功能】
母线联桥基板连接 Compact PCI(以下简称 CPCI)母线和 VME 母线，从ＣＰＣＩ向ＶＭＥ通讯的基板。
【设定开关的设定】

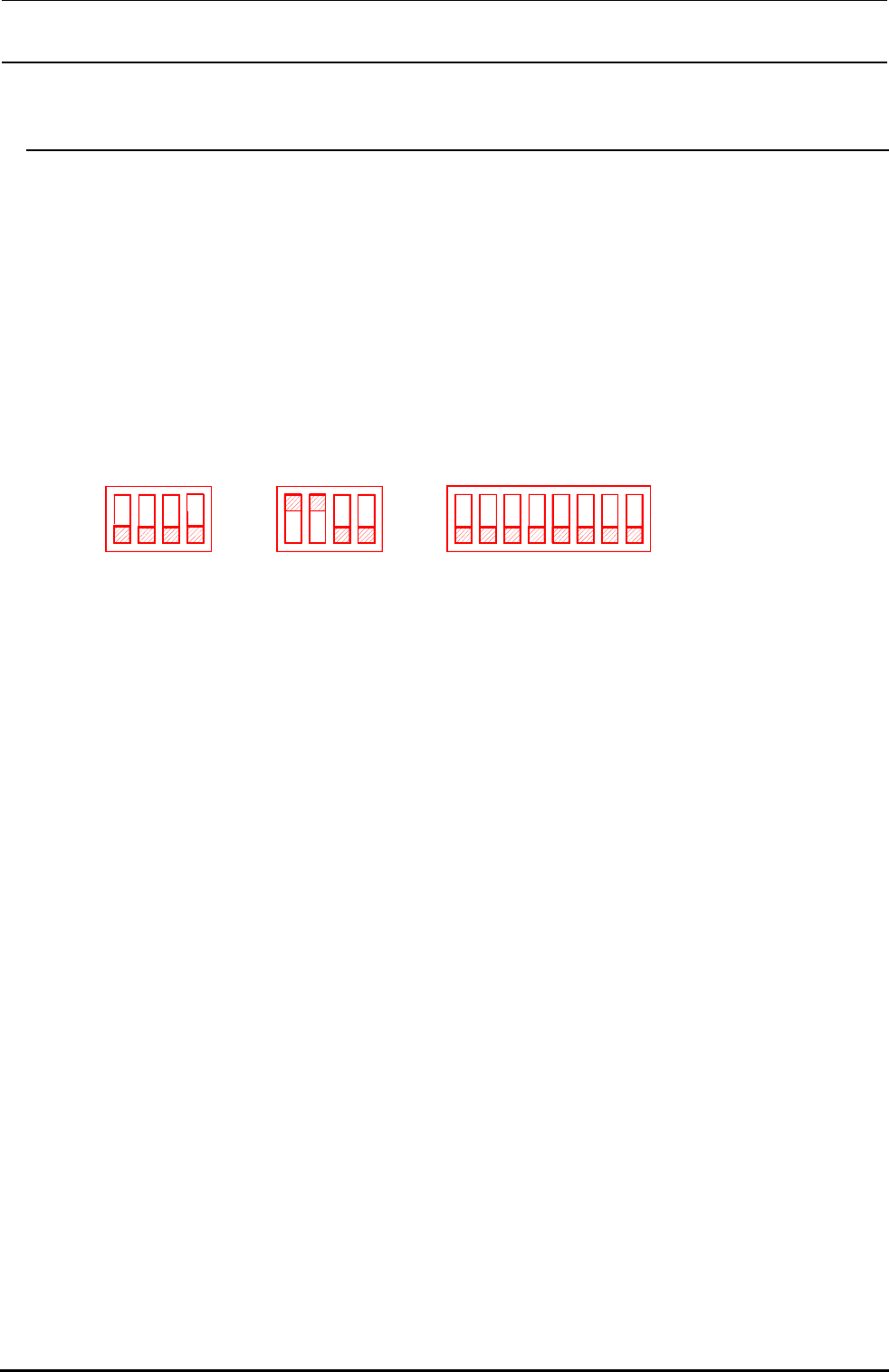

把基板安装到控制装置时，请按照下列所示设定设定开关。
1234567812341234
ON
↑
ON
↑
ON
↑
DS1 DS2 DS3
【LED 的意义】
SCON：VMEbus 的控制器被设定后亮灯。通常，打开电源时一直亮灯。
【RST 开关】
如按 RST 开关，则 VMEbus 控制器被复位。
这一开关请勿操作。
【更换后的调整项目】
没有特别需要调整的项目。
