Rev1.00c
维修调整要领书

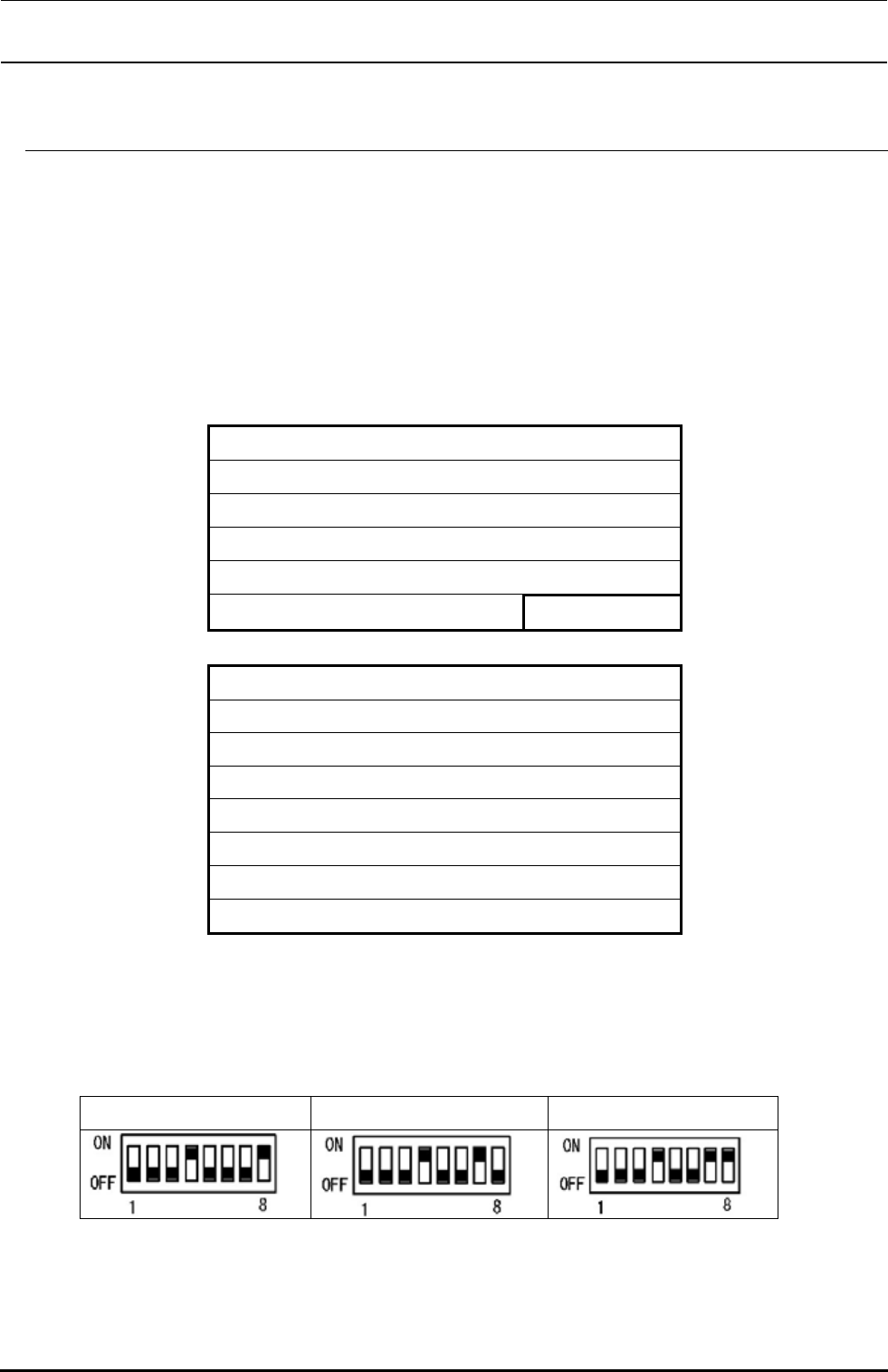

14-4-7．BASE FEEDER 基板组（40001941）
【功能】
备有供料器推顶销的控制、信号灯控制、MTS 和电缆加长等功能。
【跨接开关类的设定】
在控制装置使用的 BaseFeeder 基板组上安装有跨接器。请参照下表，进行基板的跨接设定。
跨接
W3 (2P) → 短接
W4 (2P) → 短接
W6 (2P) → 短接
W7 (2P) → 开放
W8 (2P) → 短接
W9 (3P) → 1-2 短接
ＤＩＰスイッチ
SW 1-1 → OFF
SW 1-2 → OFF
SW 1-3 → OFF
SW 1-4 → OFF
SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
SW 1-8 → OFF
SW2 已设置了电路板的功能 Rev 和图案 Rev。一般情况下请不要变更。
下图表示设置的例子。
图案 Rev1、功能Ｒｅｖ１ 图案 Rev1、功能Ｒｅｖ２ 图案 Rev1、功能Ｒｅｖ３
14-22
Rev1.00c
维修调整要领书
【面板 SW】
RESET SW： 使本电路板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED1（绿）：CPU 正常动作时亮灯。
LED2（红）：本地母线的母线异常等时，CPU 变为 HALT 状态，此时亮灯。
LED3（红）：系统在 FAIL 状态时亮灯。
（基板发生故障后，LED2 和 LED ３亮灯。）
【更换后的调整项目】
更换前的基板和更换后的基板，由于 ROM 的版本不同，或新基板上没有安装 ROM 时，请从旧基板上
卸下 ROM，安装到新基板上。
请按照以下的程序，进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 请选择 MS 参数设定。
③其它 → 版本升级 → 请选择基本供料器。
14-23
Rev1.00c
维修调整要领书
14-4-8．Ｉ／Ｏ控制基板组件（40001943）
【功能】
输入各传感器的信号，向其它基板输入控制信号。
与 MTC 进行中转。
【跨接开关类的设定】
跨接ＳＷ、DIPSW 在交货时已经被设定，向控制装置安装基板时，请进行确认。
跨接 ＤＩＰ开关
W3 (2P)
→
开放
SW
1-1 → OFF
W5 (2P)※
→
※※※※
SW
1-2 → OFF
W6 (2P)
→
开放
SW
1-3 → OFF
W7 (2P)
→
短接
SW
1-4 → OFF
W8 (2P)
→
短接
SW
1-5 → OFF
SW
1-6 → OFF
SW
1-7 → OFF
※ W5 的设置如果是电路板
Rev01.02，请设置为「开路」，
如果是 Rev03 以后，请设置为「短路」。
SW
1-8 → OFF
SW4 已设置了电路板的功能 Rev 和图案 Rev。一般情况下请不要变更。
下面表示图案 Rev1、功能 Rev1 的设置。
【面板 SW】
RESET SW： 使本电路板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED No. 颜色 亮灯状态
LED 1 红 FAIL状态
LED 2 红 HALT状态
LED 3 绿 正常动作
【更换后的调整项目】
14-24
