Rev1.00c 维修调整要领书 1-1-4． 同步皮带 ＹＢ 为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。 １） 卸下把 Ｙ 皮带支架 （１） 固定在 Ｘ 机架端的 ＳＬ６０６２０９２ＴＮ。 ２） 拧松固定 ＹＢ 皮带轮支架组件的 ＳＬ６０６２５９２ＴＮ。 ３） 拧松 ＳＭ６０８４００２ＴＮ ，卸下 ＹＢ 皮带轮支架组件 。 ４） 卸下夹同步皮带 ＹＢ 的 ＳＬ６０４１２９２ＴＮ。 更换同步皮带 ＹＢ。 ５…
Rev1.00c
维修调整要领书
1-1-3．同步皮带 YM
１） 卸下皮带护罩
２） 卸下同步皮带ＹＢ。（参照１−１−４。）

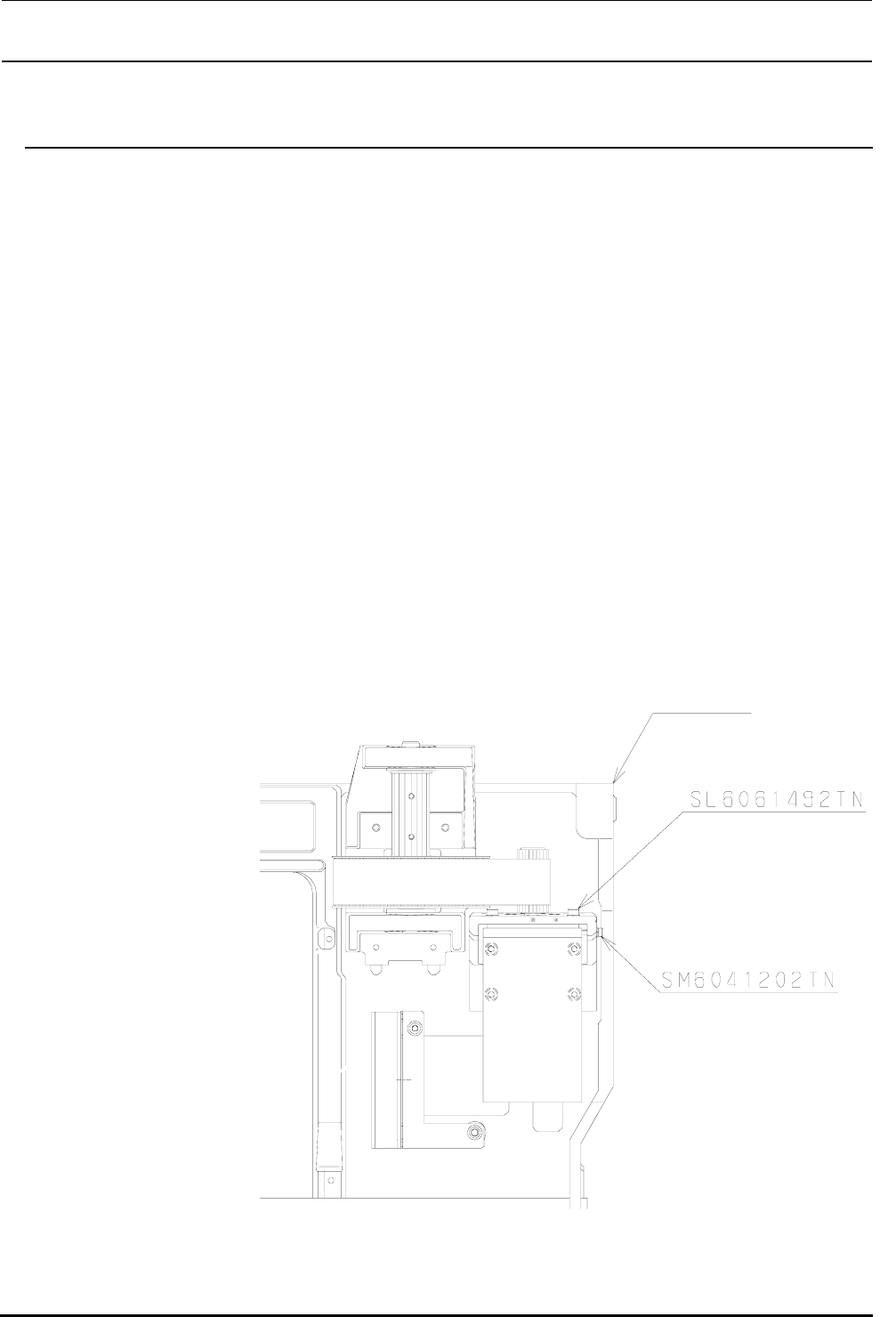

３） 拧松固定Ｙ马达组件的ＳＬ６０６１４９２ＴＮ。
４）松开ＳＭ６０４１２０２ＴＮ，拧松同步皮带 YM 的张力。
５）拧松ＳＬ６０６４０９２ＴＮ，卸下ＹＭ支架组件。
６）拧松ＳＬ６０６３５９２ＴＮ，更换ＹＡ皮带轮支架组件。
（不能只更换同步皮带 YM。必须更换ＹＡ皮带轮组件。）
７）按照相反的顺序组装。进行同步皮带 YM 和ＹＢ的张力调整。（调整顺序参照１−８页）
Y
轴机架
１−6
Rev1.00c
维修调整要领书
1-1-4．同步皮带ＹＢ
为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。
１） 卸下把Ｙ皮带支架（１）固定在Ｘ机架端的ＳＬ６０６２０９２ＴＮ。
２） 拧松固定ＹＢ皮带轮支架组件的ＳＬ６０６２５９２ＴＮ。
３） 拧松ＳＭ６０８４００２ＴＮ，卸下ＹＢ皮带轮支架组件。
４） 卸下夹同步皮带ＹＢ的ＳＬ６０４１２９２ＴＮ。更换同步皮带ＹＢ。
５） 按照相反的顺序组装。调整同步皮带ＹＢ的张力。（调整顺序参照１−８页）
图１−１−４−１
同步皮带
YB
Y
皮带支架
(
2
)
通 X 机架端组件
Y
皮带支架
(
1
)
图１−１−４−２
Y
B 皮带轮支架组件
同步皮带 YB
(从后侧)
Y
轴支架
１−7
Rev1.00c
维修调整要领书
＜调整顺序＞
① 用由尼塔公司生产的张力计，在下图箭头部分测定张力，确认是否符合规格。
※ Ｙ马达皮带的调整时，转动皮带轮，在数处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度
皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＹＭ 全机种 2.5
40 93
７０Ｍ、８０Ｍ 3.8 70 1115
７０Ｌ、８０Ｌ 3.8 70 1221
同步皮带ＹＢ
８０Ｅ
3.8 70
1325
・测定位置
Y皮带
Y
皮带
前侧
前侧
Ｙ马达支架
X马达皮带
X皮带
X
轴
Y
轴
后侧 后侧
・规格值
1. 出货时
Ｙ皮带(同步皮带 YB)∶１２３０±５０Ｎ
Ｙ马达皮带(同步皮带 YＭ)∶３２５±２０Ｎ
2. 市场再次调整时
Ｙ皮带（同步皮带ＹＢ）：如果小于 800N，重新调整。
并且，左右的皮带张力之差应不超过 100N。
Ｙ马达皮带（同步皮带ＹＭ）：如果小于 190N，重新调整。
１−8
