14-4-9．LIGHT CTRL 基板组件（40001904）、LIGHT CTRL 基板（50）组件（40001918）的调整
【功能】
控制各 LED 灯光照明亮度。
【跨接开关类的设定】
控制装置使用的Ｌｉｇｈｔ C ｔｒｌ基板组件上安装有跨接。
请参照下表，进行基板的跨接设定。
W1 (14P)
→
全开放
W2 (4P)
→
全开放
W3 (4P)
→
开放
W4 (2P)
→
全开放
W5 (2P)
→
短接
【更换后的调整项目】
・ＬｉｇｈｔＣｔｒｌ基板的基准电压调整
＜规格＞
・＋８ＶＲＥＦ＝８．０００Ｖ±０．００５Ｖ
＜调整方法＞
１．确认基准电压调整前ＤＣ电源输出电压是否被调整。
２．用数字电压表测定检查端子ＴＰ４（＋８ＶＲＥＦ）的电压。
ＧＮＤ端子使用ＴＰ１（ＡＧＮＤ）。
３．调整旋钮ＶＲ１，让上述的测定直达到规格调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○○○○ OCCLIGHT
VR1 AGND GND
+
24VRE
T
+8VREF
图 14-4-9-1 照明控制基板端面
14-26
Rev1.00c
维修调整要领书
14-4-10．IP-X3R 电路板组 A（40052359，KE-2070 用）、IP-X3R 电路板组 B（40052360，KE-2080
用）
【功能】
本基板是处理ＯＣＣ、ＶＣＳ摄像机拍摄的基板标记、ＩＣ标记、ＩＣ芯片等的图像数据，计算基板位置修正、
元件位置修正值的图像处理基板。
【跨接开关类的设定】
DIPSW交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。

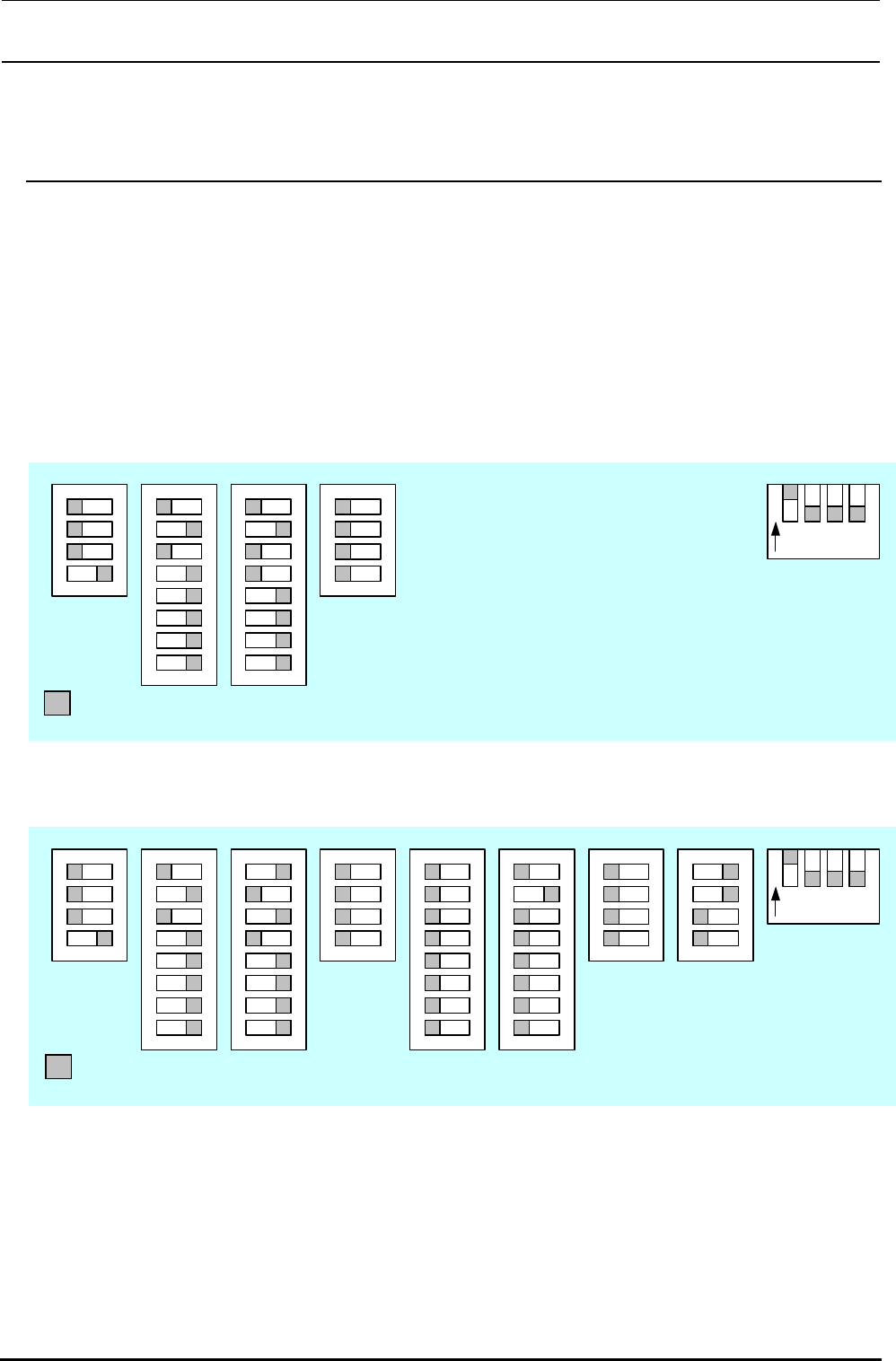

IP-X3 基板组 A 的 DIP SW 设定
部
O
N
1
SW1
2
3
4
SW16
1
2
3
4
O
が
ス
イ
ッチの
設定位置
1
SW2
2
3
4
5
6
7
8
O
N
1
SW3
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
O
N
部为直插式开关的设置位置。
IP-X3 基板组 B 的 DIP SW 设定
部
が
ス
イ
ッチの
設定位置
O
N
1
SW1
2
3
4
SW16
1
2
3
4
O
1
SW2
2
3
4
5
6
7
8
O
N
1
SW3
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
O
N
1
SW6
2
3
4
5
6
7
8
O
N
1
SW7
2
3
4
5
6
7
8
O
N
1
SW10
2
3
4
O
N
1
SW12
2
3
4
O
N
部为直插式开关的设置位置。
