Rev1.00c 维修调整要领书 14-7-3． 步进驱动器的调整 传送装置的传送马达和支撑台马达使用步进马达 。 为了正确地转动步进马达，需要调整 ５ 相步进驱动器 。 ・IN 、中心、 ＯＵＴ 传送马达 （ 传送步进马达 ） ＨＭ００１３２００００ ５ 相步进驱动器 ・ 支撑台马达 （ 非 ＥＮ 规格时 ） ＨＸ００４２０００００ ５ 相步进驱动器 ・ 支撑台马达 （ＥＮ 规格时 ） ＨＸ００５４５００００ ５ 相步进驱动器 １４-…
Rev1.00c
维修调整要领书

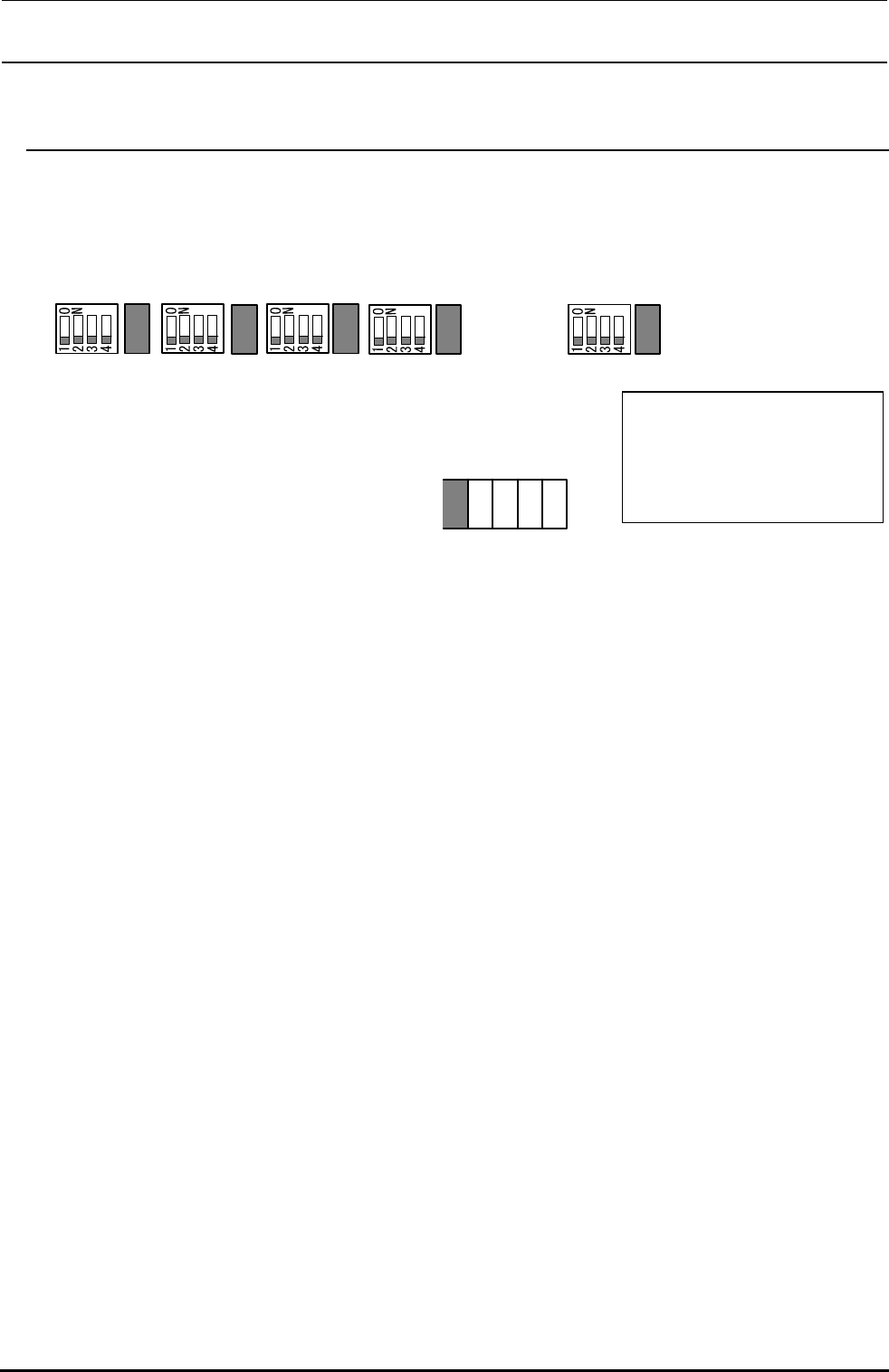

14-7-2．ＣＡＲＲＹ中转基板的调整
传送装置使用的ＣＡＲＲＹ中转基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP−SW 的设定如下。
W3 W4 W5 W6 W7
W9
2
1
SW5 SW4 SW3 SW2 SW1
10
9
图中涂抹的部分是设定开关
时开关的设定方向。
贴装头时为跨接部分。
14-43
Rev1.00c
维修调整要领书
14-7-3．步进驱动器的调整
传送装置的传送马达和支撑台马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
・IN、中心、ＯＵＴ传送马达（传送步进马达） ＨＭ００１３２００００ ５相步进驱动器
・支撑台马达（非ＥＮ规格时） ＨＸ００４２０００００ ５相步进驱动器
・支撑台马达（ＥＮ规格时） ＨＸ００５４５００００ ５相步进驱动器
１４-７-３-１．传送步进马达驱动电流的调整
＜调整程序＞
① 调整前，请确认『ＤＣ电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子的电压。
数字万用表的连接，『ＣＰ１』为＋，『ＣＰ２』为−。
③ 慢慢转动『ＲＵＮ』旋钮，让『ＣＰ１』∼『ＣＰ２』之间的电压为２．８Ｖ±０．０１Ｖ。。

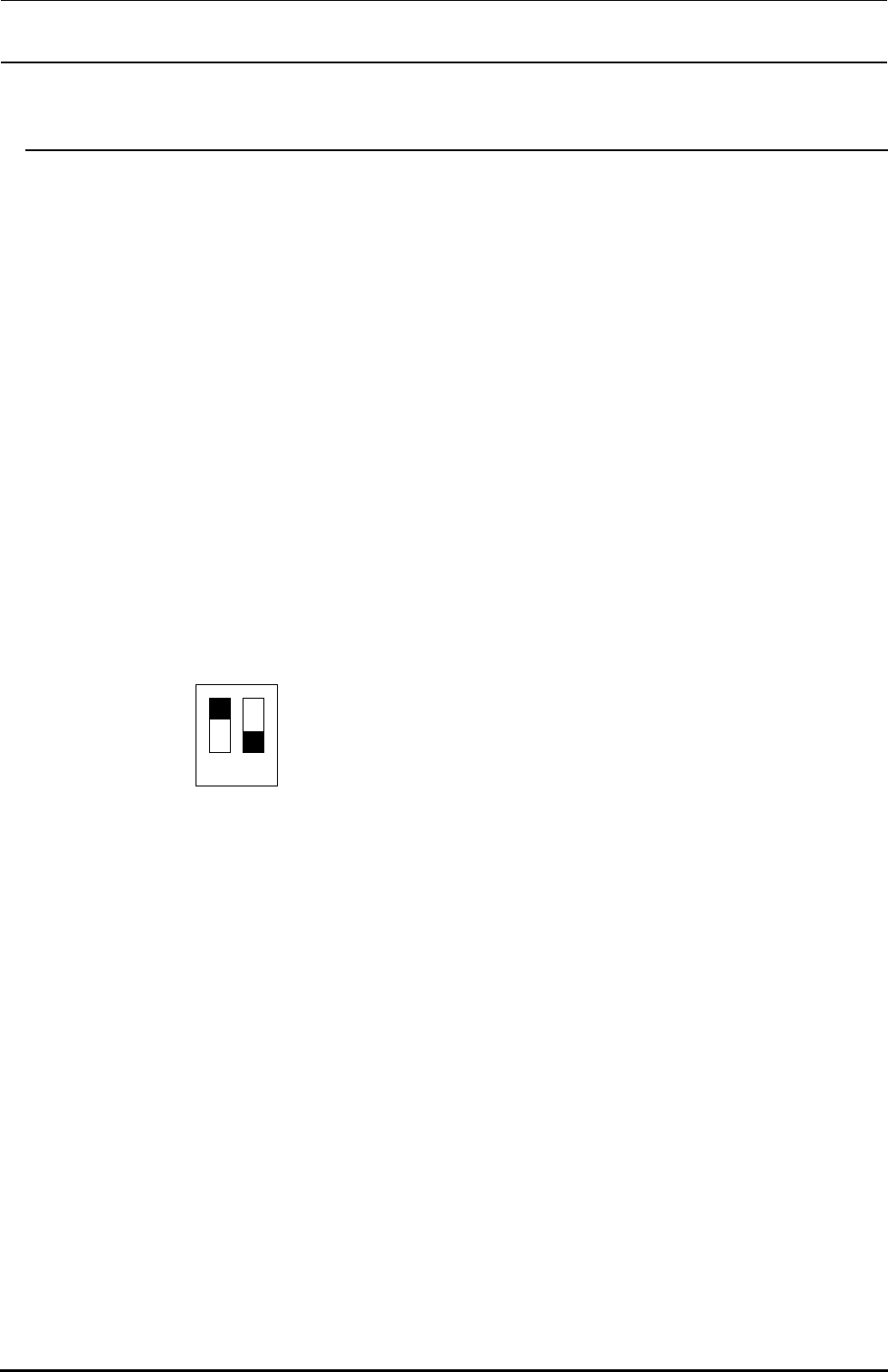

④ 请把步进驱动器上的步进ＳＷ设定如下图所示。
ON
1 2
・规格值
１．ＯＮ
２．ＯＦＦ
驱动电流：１．４Ａ±０．００５Ａ／相
（ ＣＰ１−ＣＰ２之间的电压为２．８Ｖ±０．０１Ｖ）
图 14-7-3-1-1 设定开关的设定
14-44
Rev1.00c
维修调整要领书

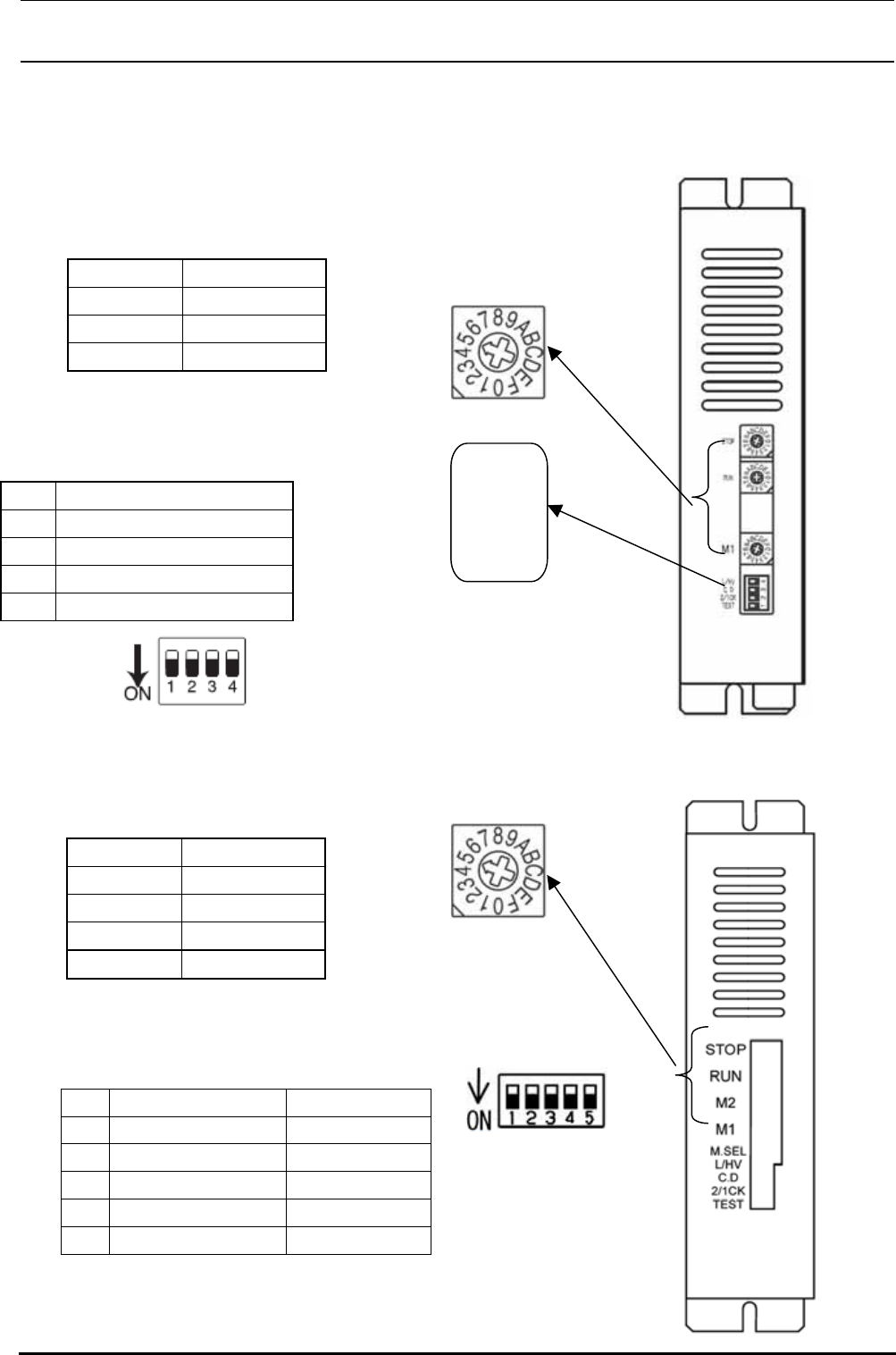

１４-７-３-２．支撑台/自动调宽用步进马达驱动器的设置
旋转部箭头指向设定值。
L/HV
C.D
2/1CK
TEST
＜调整步骤 非 EN 机＞
① 把设定用的旋转开关设定如下表所示。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ１ 0
STOP
② 设定用的步进ＳＷ设定如下表所示。
RUN
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
M1
开关杆位置：
下为ON，上为OFF
＜调整步骤 EN 机＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ2 0
Ｍ１ 0
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
5 Ｍ．ＳＥＬ ＯＦＦ
14-45
开关杆位置：
下为ON，上为OFF
