Y 轴支架 Rev1.00c 维修调整要领书 ② 调整方法 ・ 同步皮带 ＹＭ ① 拧松固定 Ｙ 马达的 ＳＬ６０６１４９２ＴＮ。 ② 用 ＳＭ６０４１６０２ＴＮ 调整张力 。 ③ 拧紧 ＳＬ６０６１４９２ＴＮ。（ 拧紧转矩 ： １０Ｎ・ｍ） Y 轴支架 同步皮带 ＹＢ ① 固定 ＹＢ 皮带轮支架。 拧松 ＳＬ６０６２５９２ＴＮ。 ② 用 ＳＭ６０８４００２ＴＮ 调整张力 。 ③ 拧紧 ＳＬ６０６２５９２ＴＮ。 Ｙ B 托架 ＹＢ同步皮…
Rev1.00c
维修调整要领书
＜调整顺序＞
① 用由尼塔公司生产的张力计，在下图箭头部分测定张力，确认是否符合规格。
※ Ｙ马达皮带的调整时，转动皮带轮，在数处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度
皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＹＭ 全机种 2.5
40 93
７０Ｍ、８０Ｍ 3.8 70 1115
７０Ｌ、８０Ｌ 3.8 70 1221
同步皮带ＹＢ
８０Ｅ
3.8 70
1325

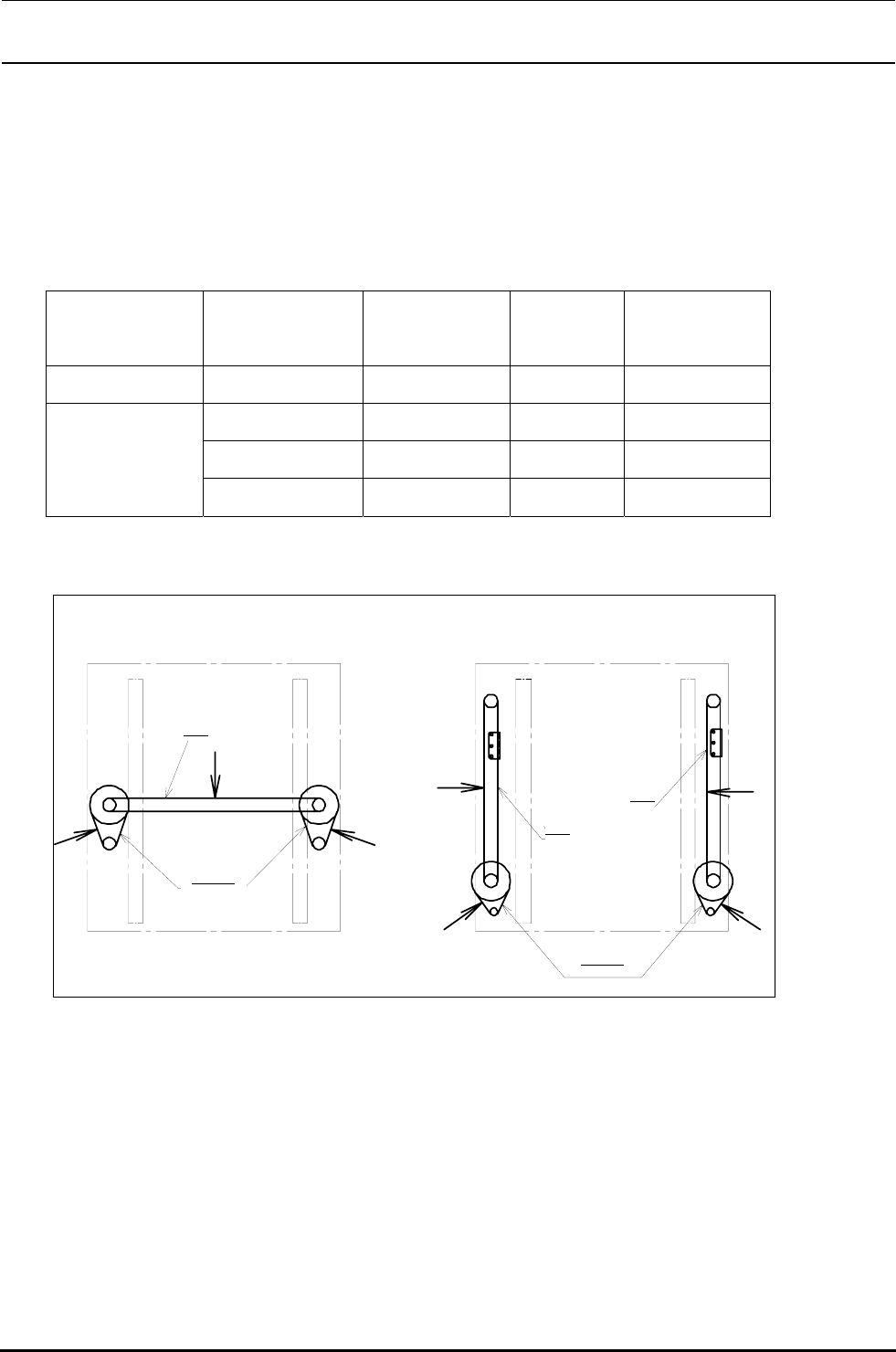

・测定位置
Y皮带
Y
皮带
前侧
前侧
Ｙ马达支架
X马达皮带
X皮带
X
轴
Y
轴
后侧 后侧
・规格值
1. 出货时
Ｙ皮带(同步皮带 YB)∶１２３０±５０Ｎ
Ｙ马达皮带(同步皮带 YＭ)∶３２５±２０Ｎ
2. 市场再次调整时
Ｙ皮带（同步皮带ＹＢ）：如果小于 800N，重新调整。
并且，左右的皮带张力之差应不超过 100N。
Ｙ马达皮带（同步皮带ＹＭ）：如果小于 190N，重新调整。
１−8
Y
轴支架
Rev1.00c
维修调整要领书
② 调整方法
・同步皮带ＹＭ
①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。
②用ＳＭ６０４１６０２ＴＮ调整张力。
③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：
１０Ｎ・ｍ）
Y
轴支架
同步皮带ＹＢ
①固定ＹＢ皮带轮支架。
拧松ＳＬ６０６２５９２ＴＮ。
②用ＳＭ６０８４００２ＴＮ调整张力。
③拧紧ＳＬ６０６２５９２ＴＮ。
ＹB托架
ＹＢ同步皮带
１−9
Rev1.00c
维修调整要领书
1-2．各皮带轮的更换
1-2-1．皮带轮ＸＡ的更换
按照１−１−１同步皮带 XM 的更换要领进行。
1-2-2．皮带轮ＸＭ（Ｘ马达组件）的更换
按照１−１−１同步皮带 XM 的更换要领进行。
1-2-3．皮带轮ＹＡ的更换
按照１−１−３同步皮带 YM 的更换要领进行。
1-2-4．皮带轮ＹＭ（Ｙ马达组件）的更换
按照１−１−３同步皮带 YM 的更换要领进行。
1-2-5． 皮带轮ＹＢ的更换
按照１−１−４同步皮带ＹＢ的更换要领进行。
１−10
