Rev1.00c 维修调整要领书 14-47
Rev1.00c
维修调整要领书
14-8．贴装头装置
14-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 3 种电路基板。
① 贴装头主基板组件（４０００１９２６）
② 贴装头传感器中转基板组件（４０００１９３４），2 块。
③ Zθ 伺服放大器（４００４４５４５）[KE-2070 有 3 个/ KE-2080 有 4 个]
14-8-2．贴装头部基板的调整
１４-８-２-１．贴装头主基板组件的调整
１４-８-２-１-１．ＳＷ类的设定

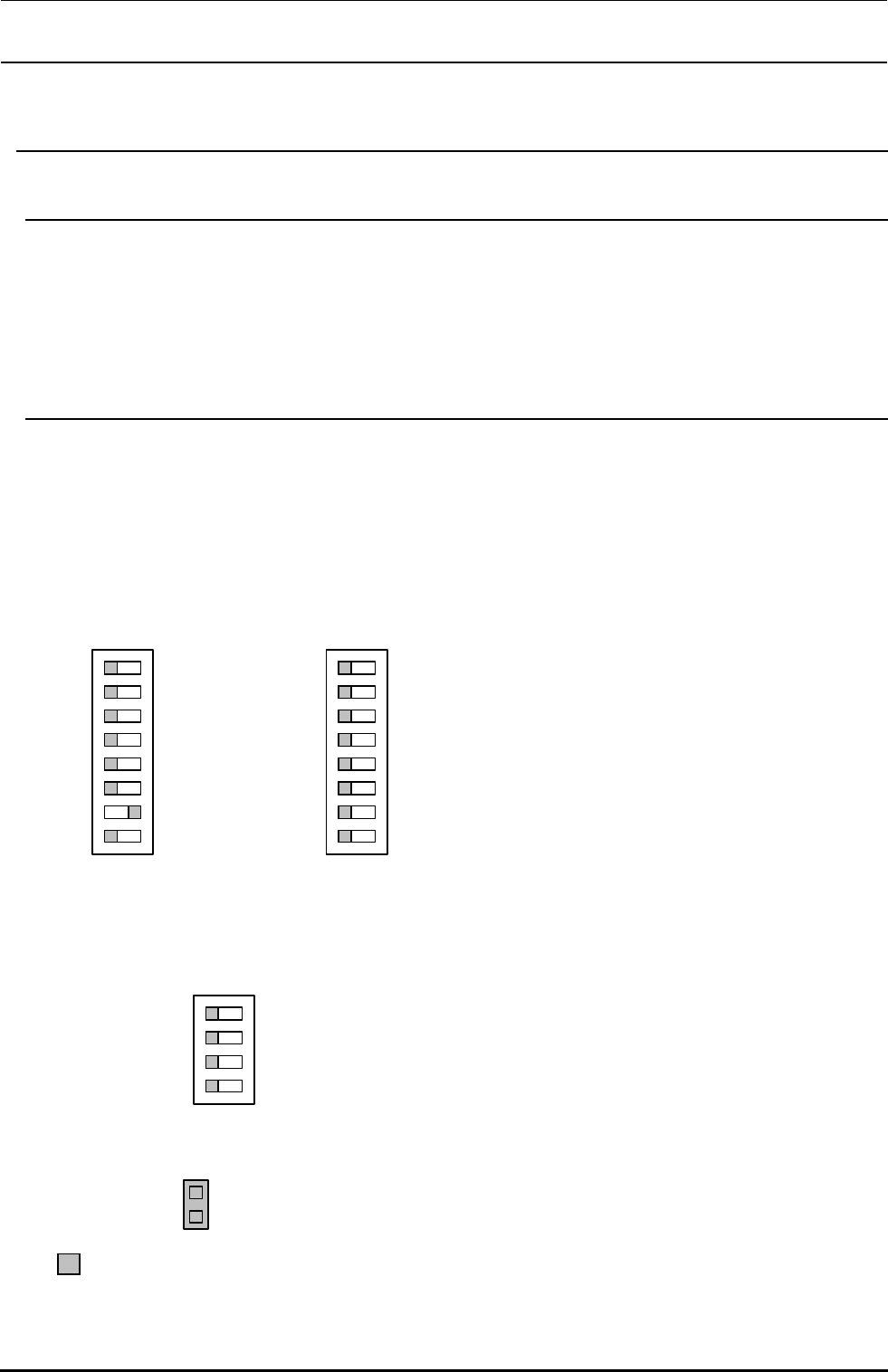

ＳＷ类，基板组件预先被设定，请确认下列的内容。另外，ＳＷ１的设定机种不同设定也不同，请根据
机种进行设定。
・ＳＷ１
・ＫＥ−２０７０ ・ＫＥ−２０８０
・ＳＷ２
・ＳＷ４
ＳＷ４は以下の通りに設定されていることを確認して下さい。
・Ｗ４
Ｗ４が以下の通りであることを確認して下さい。
＊ 部がスイッチの設定位置及びリセプタクルの搭載位置を示す。
ＳＷ２の設定は、基板Rev管理表（４００４４５６３）を参照し、確認して下さい。
ＳＷ１の設定はＫＥ−２０７０とＫＥ−２０８０とで違います。それぞれの機種で以下の通りに設定して下さ
い
O
N
1
SW1
2
3
4
5
6
7
8
O
N
1
SW1
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
W4
SW1的设置在KE-2070和
* 部表示开关的设置位置及插座的安装位置。
请确认W4的设置如下。
请确认SW4已设置如下。
SW 2上设定有电路板的功能Rev和图案Rev。一般情况下请不要变更。
KE-2080中是不同的。不同的机型请设置如下。
14-46
Rev1.00c
维修调整要领书
14-47
Rev1.00c
维修调整要领书
１４-８-２-１-２．贴装头真空及触点传感器电平的调整
＜调整程序＞
１） VR9（A/D 变换器的基准电压）的调整
① 用电压表观察 TP21（GND）-TP20，同时旋转 VR9 将电压值调整到 2.5±0.01V。
２） VR2∼VR8（真空传感器输入电压）的调整
① 把 503 吸嘴安装到进行调整的轴上，打开真空开关。
② 用电压表测量和记录 TP21（GND）和外部输入测试端子的电压 Vsens。
③ 用电压表观察 TP21（GND）和 A/D 输入测试端子的电压，同时旋转真空输入电压调整旋钮，将电
压值调整到（Vsens/2）±0.01V。
3） VR1（触点传感器输入电压）的调整（仅适用于 KE-2080）
① 使传感器处于完全遮蔽的状态。
② 以电压表测量和记录 TP21（GND）-TP23 的电压 Vsens。
③ 用电压表观察 TP21（GND）和 TP7 的电压，同时旋转触点传感器输入电压调整旋钮，将电压值调
整到（Vsens/2）±0.01V。
各贴装头和检查端子、调整旋钮的关系如下。
传感器 L1 VAC L2 VAC L3 VAC L4 VAC L5 VAC L6 VAC IC VAC 触点
调整用 VR VR8 VR7 VR6 VR5 VR4 VR3 VR2 VR1
外部输入检查端子 TP17 TP16 TP5 TP4 TP3 TP2 TP1 TP23
ＡＤ输入检查端子 TP14 TP12 TP13 TP11 TP10 TP9 TP8 TP7
注１、确认了 DC 电源输出电压的调整后进行。
注２、确认有关电压调整的传感器是否正确地连接。
