Rev1.00c
维修调整要领书
１４-８-２-１-２．贴装头真空及触点传感器电平的调整
＜调整程序＞
１） VR9（A/D 变换器的基准电压）的调整
① 用电压表观察 TP21（GND）-TP20，同时旋转 VR9 将电压值调整到 2.5±0.01V。
２） VR2∼VR8（真空传感器输入电压）的调整
① 把 503 吸嘴安装到进行调整的轴上，打开真空开关。
② 用电压表测量和记录 TP21（GND）和外部输入测试端子的电压 Vsens。
③ 用电压表观察 TP21（GND）和 A/D 输入测试端子的电压，同时旋转真空输入电压调整旋钮，将电
压值调整到（Vsens/2）±0.01V。
3） VR1（触点传感器输入电压）的调整（仅适用于 KE-2080）
① 使传感器处于完全遮蔽的状态。
② 以电压表测量和记录 TP21（GND）-TP23 的电压 Vsens。
③ 用电压表观察 TP21（GND）和 TP7 的电压，同时旋转触点传感器输入电压调整旋钮，将电压值调
整到（Vsens/2）±0.01V。
各贴装头和检查端子、调整旋钮的关系如下。
传感器 L1 VAC L2 VAC L3 VAC L4 VAC L5 VAC L6 VAC IC VAC 触点
调整用 VR VR8 VR7 VR6 VR5 VR4 VR3 VR2 VR1
外部输入检查端子 TP17 TP16 TP5 TP4 TP3 TP2 TP1 TP23
ＡＤ输入检查端子 TP14 TP12 TP13 TP11 TP10 TP9 TP8 TP7
注１、确认了 DC 电源输出电压的调整后进行。
注２、确认有关电压调整的传感器是否正确地连接。
14-48
Rev1.00c
维修调整要领书
１４-８-２-１-３．HMS 回路的调整
1） 调整的准备
① 拆下 CN12（HMS 的连接器）。
② 拆下安装在 W4 上的插座。
2） VR14（初级 AMP 的偏差补偿）的调整
① 用电压表观察 TP21（GND）-TP25，同时旋转 VR14 将电压值调整到 0V±0.0001V。
3） VR15（AMP 综合偏差补偿）的调整
① 用电压表观察 TP21（GND）-TP22，同时旋转 VR15 将电压值调整到 0V±0.0005V。
4） VR13（恒流回路）的调整
① 将插座安装到 W4 上。
② 用电压表观察 TP21（GND）-TP24，同时旋转 VR13 将电压值调整到-1.2V±0.0001V。
③ 连接 CN12（HMS 的连接器）。
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注２、连接器的拆卸和连接应在切断电源的状态下进行。
１４-８-２-１-４．LED 显示
下表说明装在 HEAD MAIN PCB ASM 中的 LED 的意义。
No. 亮灯条件
LD1 LZ1 轴原点传感器 ON 则亮灯
LD2 LZ2 轴原点传感器 ON 则亮灯
LD3 LZ3 轴原点传感器 ON 则亮灯
LD4 LZ4 轴原点传感器 ON 则亮灯
LD5 LZ5 轴原点传感器 ON 则亮灯
LD6 LZ6 轴原点传感器 ON 则亮灯
LD7 IC Z 轴原点传感器 ON 则亮灯（KE-2070 保持熄灯）
LD8 所有 Z 轴的原点传感器 ON 则亮灯，某一个 OFF 则熄灯
LD9 DC24V 电源 ON 则亮灯
14-49
Rev1.00c
维修调整要领书

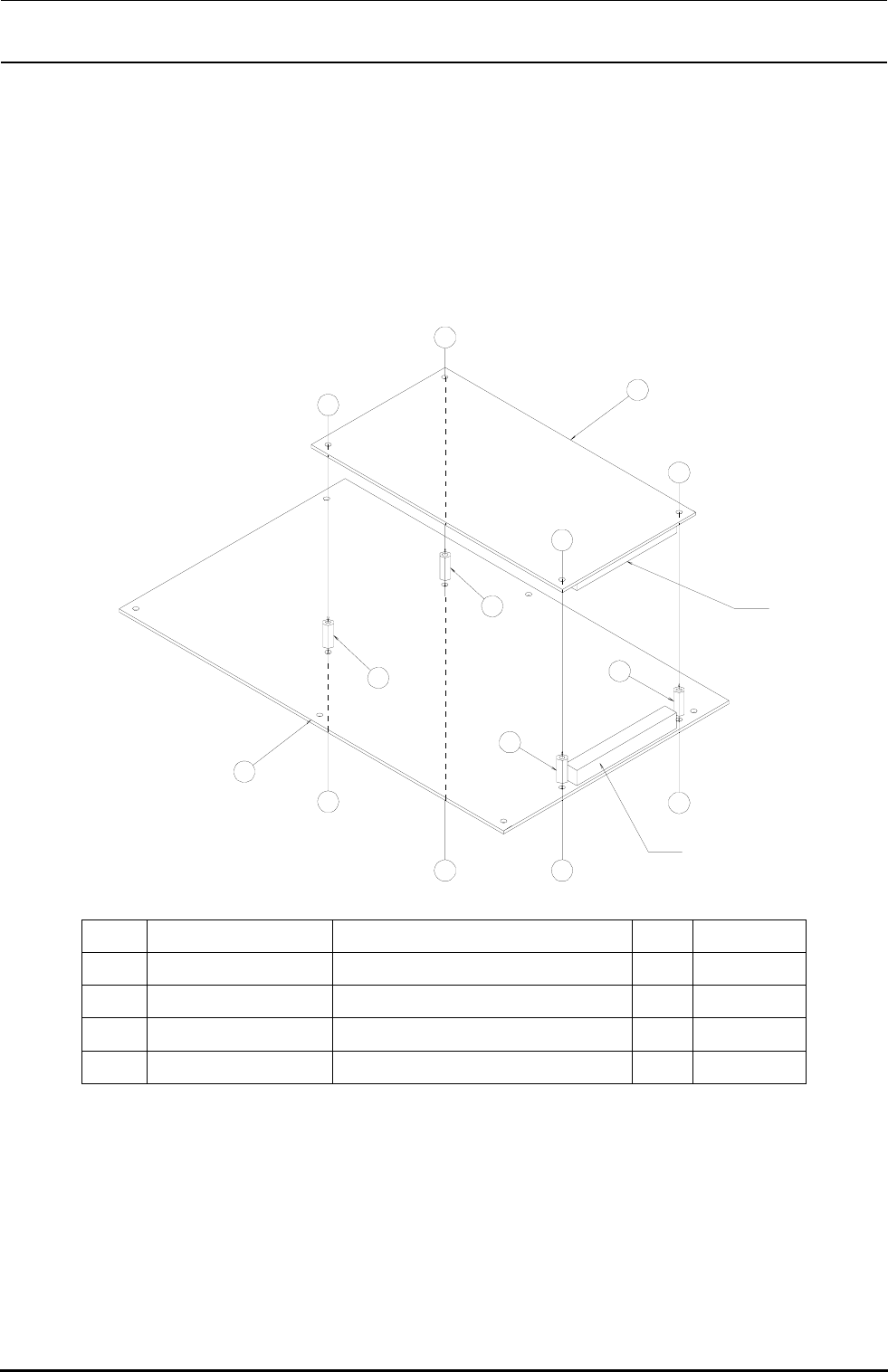

１４-８-２-２．贴装头中继电路板的连接
HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连接的是
HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该电路板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
记号 货号 品名 数量 备注
① 40044561 HEAD MAIN PCB ASM 1
② 40044565 HEAD RELAY PCB ASM 1
③ HX00079000C 间隔套管 12mm 4
④ SL4030681SC 有头螺钉 M3×6 8
图 14-8-2-2-1 贴装头中继电路板和贴装头主电路板的连接
14-50
