Rev1.00c
维修调整要领书

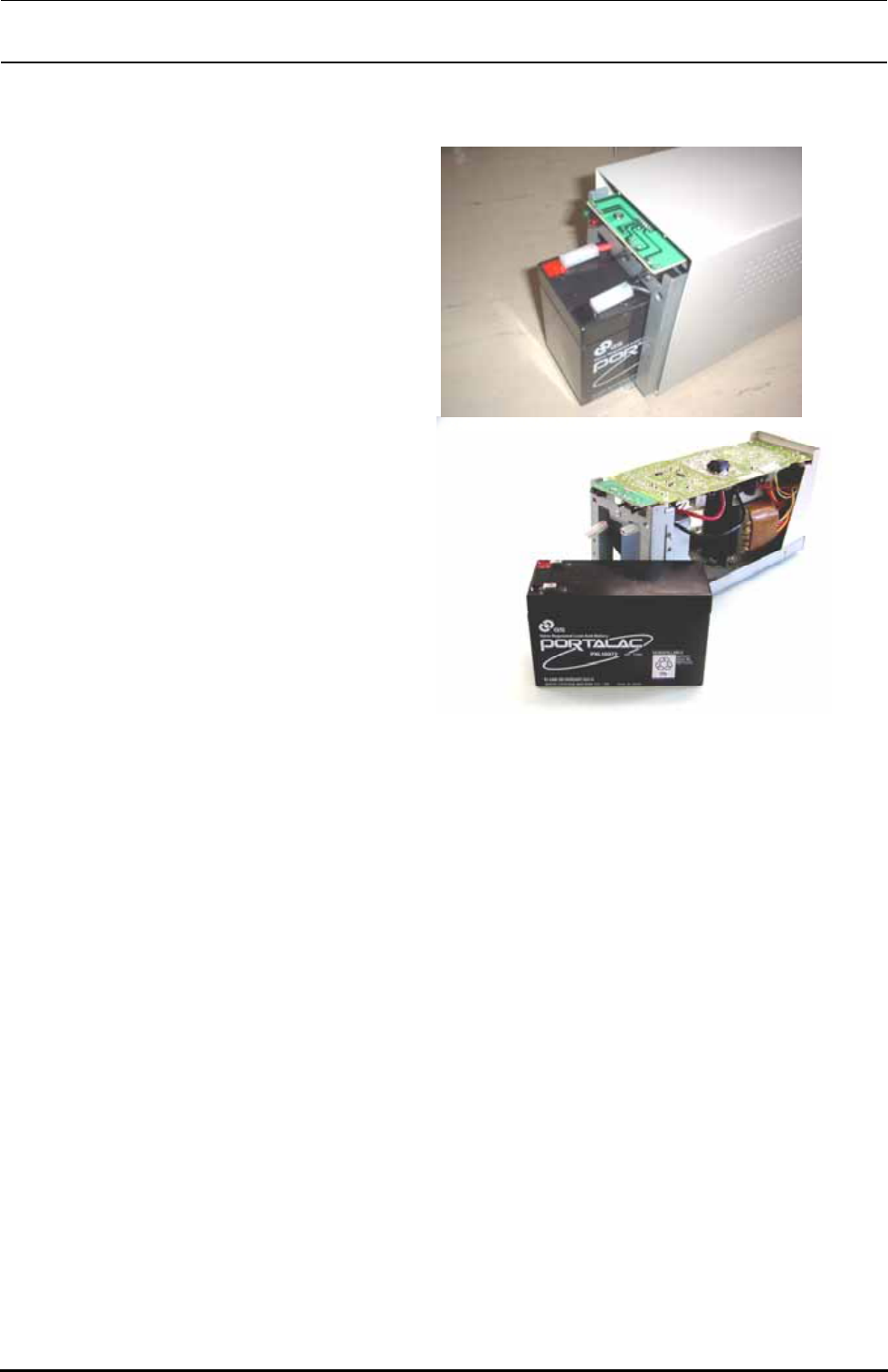

４）拉出电池。
５）请差下连接电池和 UPS 的 2 条导线。
把电池线的红线作为正极（＋），把黑线作
为负极（−），连接新电池。
14-62
Rev1.00c
维修调整要领书
14-11．AC 输入装置保险丝的更换方法
（注）请一定要切断作为装置电源来源的设备之电源后再进行操作。
当 AC 输入装置保险丝断掉后，
请按下述步骤更换。
保险丝货号：HF0110025S0
（惯性保险丝 250mA
作为装置的包装附件附带 3 个。）
1） 请取出 AC 输入装置。
（AC 输入装置位于图 14-3-1 所示的位置）
＜操作步骤＞
① 卸下中央的盖
② 拆下电源装置的 UPS 配线，取出 UPS
③ 拆下配线之后取出 AC 输入装置
2） 请更换保险丝。保险丝安装在图 14-3-2 所示的位置。
①
②
AC 输入装置
图 14-3-1 机器背面图
保险丝
图 14-3-2 AC 输入装置俯视图
3） 请按与 1）相反的步骤安装到 AC 输入装置上。
14-63
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
15 自動基板幅調整
15-1．ＡＷＣ支架的组装
Ｍ、Ｌ、E 尺寸
图１５−１−１
•
奥基準の時は
AWCブラケットR(E2152725000)
.
•
エクストラの時は
AWCブラケットE(E2163725000)
E94347290A0
SM8040602TP
×
2
る
E2153725000
E2151725000
F
ap
SL6041092TN
×
4
.
·里侧基准时
AWC支架 R(E2152725000)
·特制时
AWC 支架 E(E2163725000)
セムス c
螺丝组
∗
銘版が上
*标牌朝上
AWCブラケット
A
WC 支架 F
AWCプーリ (A)
A
WC 飞轮(A)
端面を合せ
调整端面
止めねじ
固定螺丝
自動幅調整モータ組
自动宽度调整马达组
※上图为Ｍ尺寸前面基准。
后面基准时 Ｅ２１５１７２５０００ ＡＷＣ支架Ｆ
换成Ｅ２１５２７２５０００ ＡＷＣ支架Ｒ，按照相同的要领组装。
Ｌ尺寸、E 尺寸机时，使用Ｅ２１６３７２５０００ ＡＷＣ支架Ｅ。
15-1
