Rev1.00c 维修调整要领书 15-8． 驱动器的设定 ① 把设定用旋转ＳＷ按照下表进行设定。 ＳＷ名称 设定值 ＳＴＯＰ 5 ＲＵＮ Ｃ Ｍ２（仅ＥＮ） 0 Ｍ１ 0 ② 把设定ＳＷ按照下表进行设定。 旋转部箭头指向设定值。 开关杆位置： 下为 ON ，上为 OFF ＲＵＮ ＳＴＯＰ ＳＷ名称 设定值 ＴＥＳＴ ＯＦＦ ２／１ＣＫ ＯＦＦ Ｃ．Ｄ ＯＦＦ Ｌ／ＨＶ ＯＮ Ｍ．ＳＥＬ ＯＦＦ Ｍ２（仅ＥＮ机） ※ [M.SEL]只适…
Rev1.00c
维修调整要领书
15-6．传感器调整
接近传感器：40002120 ＡＷＣ ＯＲＧ ＳＥＮＳ ＡＳＭ
图１５−６−１
15-7．驱动器支架的安装
支撑台用
5 箱步进马达驱动器
A
WC 用
5 箱步进马达驱动器
XY驱动器
驱动器架
或
5 箱步进马达驱动器
5 箱步进马达驱动器
图１５−７−１
注）安装位置为 XY 驱动器装置的上侧。（机器正面）
15-9
Rev1.00c
维修调整要领书
15-8．驱动器的设定
① 把设定用旋转ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ２（仅ＥＮ） 0
Ｍ１ 0
② 把设定ＳＷ按照下表进行设定。
旋转部箭头指向设定值。
开关杆位置：
下为ON，上为OFF
ＲＵＮ
ＳＴＯＰ
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
Ｍ．ＳＥＬ ＯＦＦ
Ｍ２（仅ＥＮ机）
※ [M.SEL]只适用于 EN 机
Ｍ１
15-10
Rev1.00c
维修调整要领书

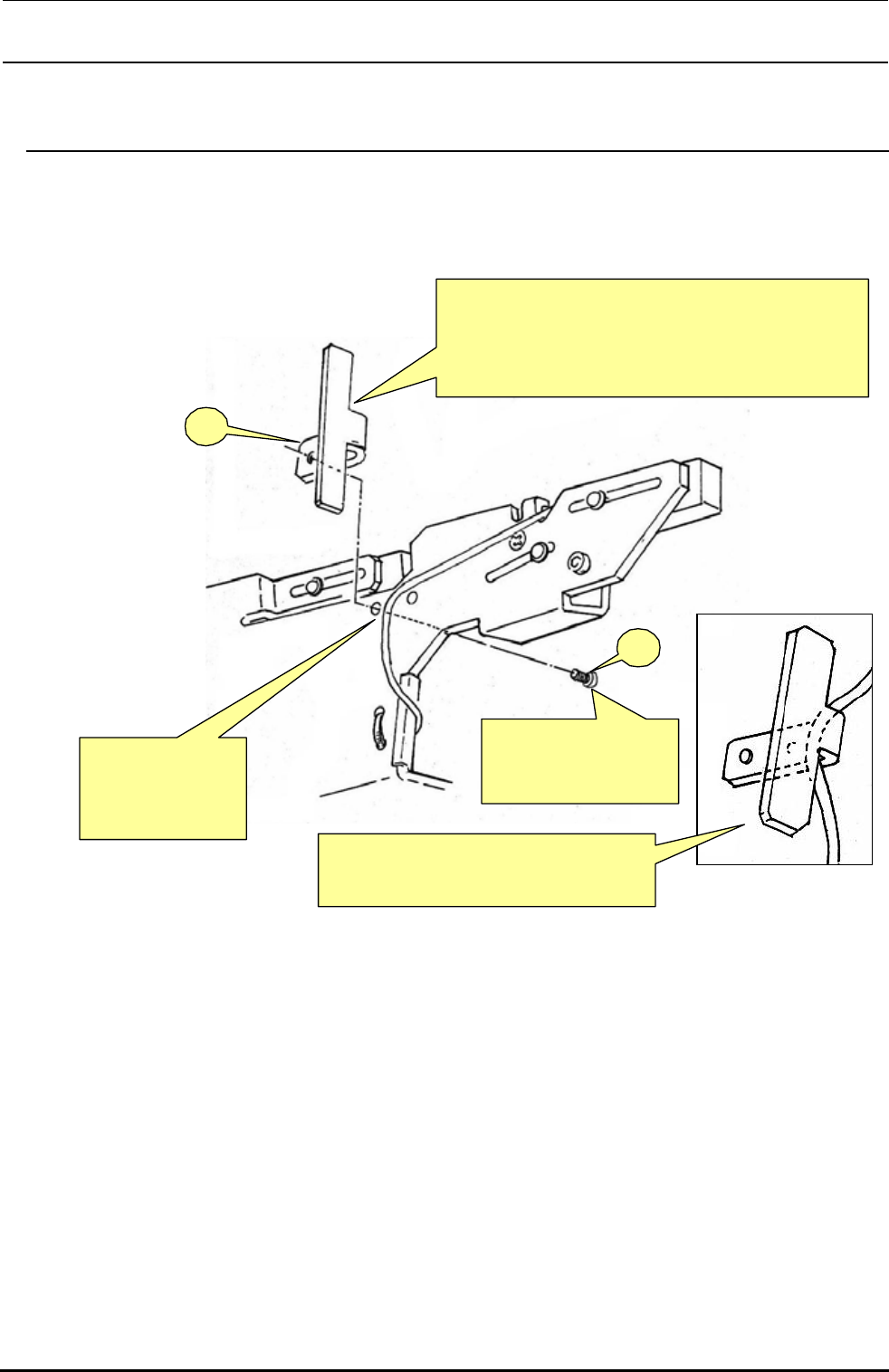

15-9．支撑销探测头的安装
仅有 L 尺寸规格和 E 尺寸规格的操作。
按照下图将部品安装到制动器组。（步骤 1）～步骤 3））
BU PIN 探测头安装后 STOP 探头线的布线。
3）用 SM4030501SN 固定
BU PIN 探测头。
1）切断捆扎线。（注
意不要损伤探头
线）
2
1
2）去除捆扎线后，在空穴处安装 40019212 BU PIN 探
测头。注意根据传送方向不同朝向也不同。使弯
曲部分朝向 STOP 探头。
注）BU_PIN (SUPPORT PIN)
15-11
