1-3．伺服马达的更换
1-3-1．Ｘ马达的更换
按照１−１−１同步皮带 XM 的更换要领进行。
1-3-2．Ｙ马达的更换
按照１−１−３同步皮带 YM 的更换要领进行。
１−11
Rev1.00c
维修调整要领书
1-4．电磁标尺的更换
※更换前，把电磁标尺放在装置附近 1 小时以上，让装置和电磁标尺的温度相同时进行更换。
１）从支架上卸下电磁标尺头。
２）请剥掉旧的磁膜。
３）把电磁标尺的安装面和电磁标尺进行完全脱脂。
※脱脂剂推荐使用「优质机械用棉纱」。

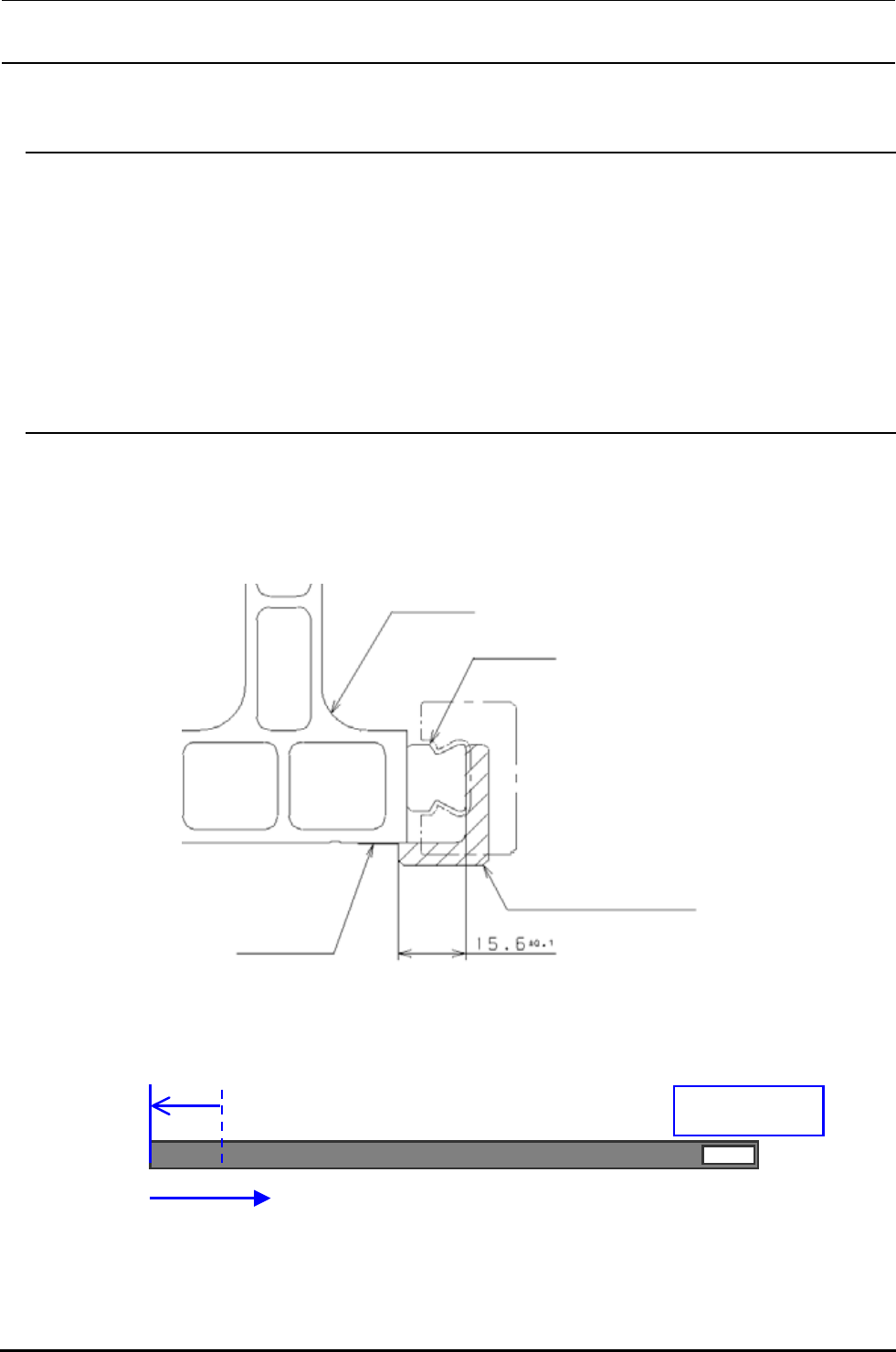

1-4-1．电磁标尺安装位置
・Ｘ轴电磁标尺的贴附方法
１）把Ｘ轴电磁标尺粘贴夹具（货号４００４６６４４）紧密地粘贴到 LM 导向器前面和Ｘ轴架底面，顶到Ｘ轴电
磁标尺夹具，然后贴上电磁标尺。
磁标尺
X 轴磁标尺粘贴夹具
LM 导向器 X
X 轴支架
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
制造号码 No.
从距划线左侧 27mm 开始粘贴。
电磁标尺的粘贴位置和方向
１−12
Rev1.00c
维修调整要领书
・Ｙ轴电磁标尺的粘贴方法
１）把Ｙ轴电磁标尺粘贴夹具（货号４０００８１０５）紧密地放到后通路Ｙ侧面和Ｙ轴上面，顶到Ｙ轴电磁标尺粘
贴夹具，把电磁标尺贴上。
Y
轴磁标尺粘贴夹具
磁标尺
Y
轴
后通路
Y
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
制造号码 No.
装置近身侧
Y 轴（左）
Y 轴（右）
电磁标尺的粘贴位置和方向
粘贴起始位置
