Rev1.00c 维修调整要领书 ＦＰＩ 内部零件构成 （ 后 ） 固定螺丝 FPI护 罩 U20组 基板 固定螺丝 滑动器 垫片 FPI支 架 固定螺丝 固定螺丝 固定螺丝 平垫片x 2 平垫片 弹簧螺旋 电缆A 组 电缆B 组 （接基板连接器) （接基板连接器) FPI护 罩 20 图 １６−４ 16-4
Rev1.00c
维修调整要领书

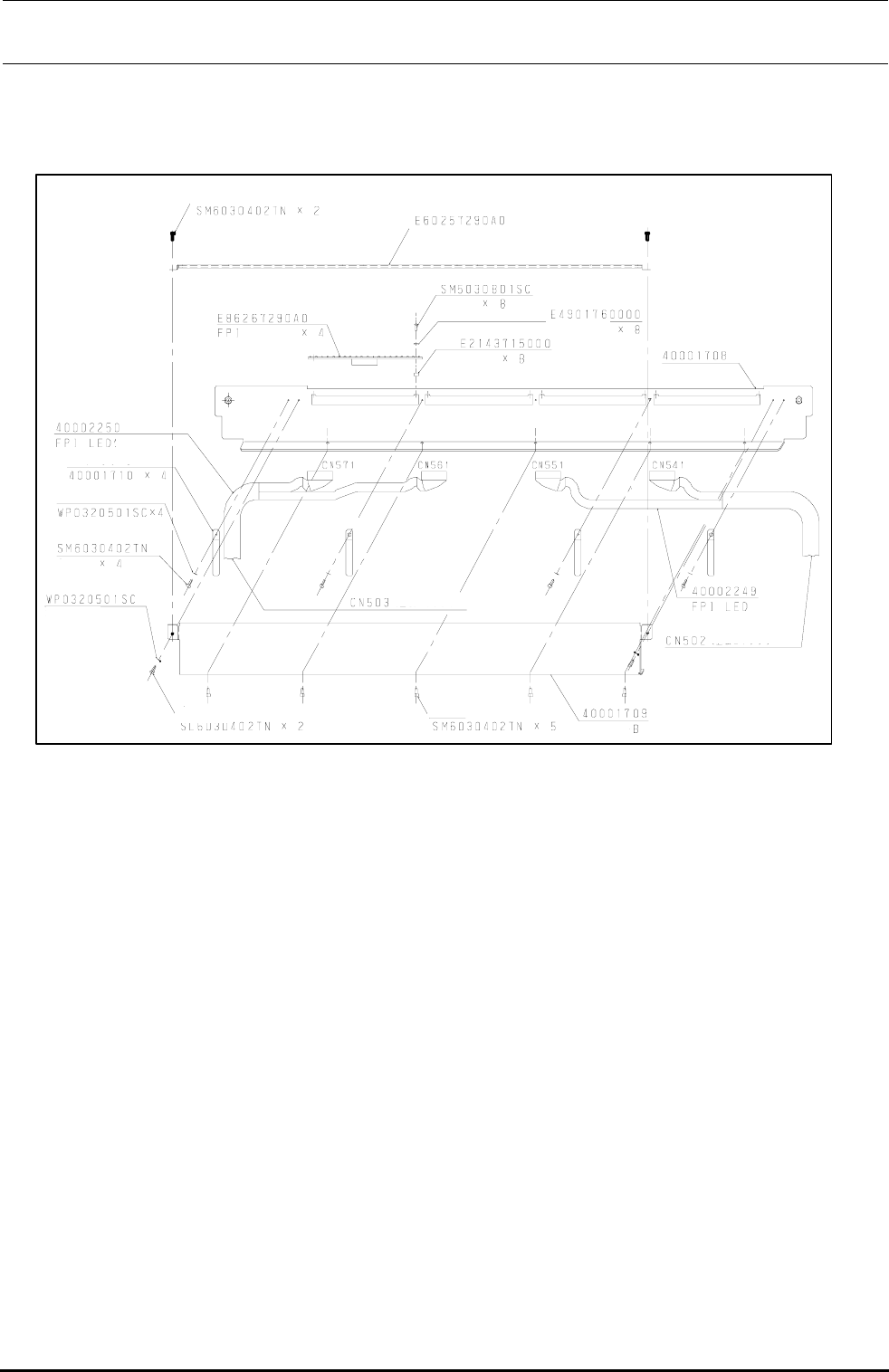

ＦＰＩ内部零件构成（前）
固定螺丝
固定螺丝
FPI护罩
平垫片X2
固定螺丝
(接基板连接器)
电缆A组
(接基板连接器)
平垫片
电缆B组
弹簧螺旋
FPI支架F
垫片
LED基板
电缆A组
滑动器
固定螺丝
固定螺丝
FPI护罩U20组件
图１６−３
16-3
Rev1.00c
维修调整要领书
ＦＰＩ内部零件构成（后）
固定螺丝
FPI护罩U20组
基板
固定螺丝
滑动器
垫片 FPI支架
固定螺丝固定螺丝
固定螺丝
平垫片x2
平垫片
弹簧螺旋
电缆A组
电缆B组
（接基板连接器)
（接基板连接器)
FPI护罩20
图１６−４
16-4
Rev1.00c
维修调整要领书
17-1
17 KE2070／2080 夹具表
货号 品名 用途 图 备考
E2101998000
夹具吸嘴 A 激光偏差
KE2000 系列共用
IC 贴装头用
40046647 JIG
NOZZLE
LNC
激光偏差
LNC60 用
E3622721000
CAL 部件 A 贴装投偏差
KE2000 系列
KE700 系列共用
E51907290A0
CAL 部 V 组 VCS 摄像机偏差
KE2000 系列共用
E2106998000
摄像机调整
夹具
OCC 摄像机偏差
KE2000 系列
KE700 系列共用
E2107998000
陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 用
40053311 ATC
偏差部 80
ATC 偏差
（组装位置）
KE-2080 用
40001343
吸嘴装配
５０５
CVS 高度偏差
KE2000 系列共用
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC 偏差等
KE2000 系列共用
