Rev1.00c 维修调整要领书 5 ） 如果 P-P 值不是 2.0V ± 0.5V ，则松开固定传感器的螺钉（ X 轴为下图的螺钉 ① ， Y 轴为螺钉 ③ ）。 6 ） 请从 1 ）开始进行调整。 Y轴 X 轴 电磁标尺和传感器头的间隙 ：０．２５±０．１ｍｍ １−15
Rev1.00c
维修调整要领书
1-4-2．电磁标尺的盖子
１） 把ＭＳＣ夹具（货号４０００８１０６）中的ｔ０．２５ｍｍ夹到电磁标尺和传感器头的间隙，然后拧紧螺丝。
２） 确认在 XY 轴的全行程中，磁尺与检测头之间的空隙里放不进 MSC 间隙规中的ｔ０．３５ｍｍ塞尺。

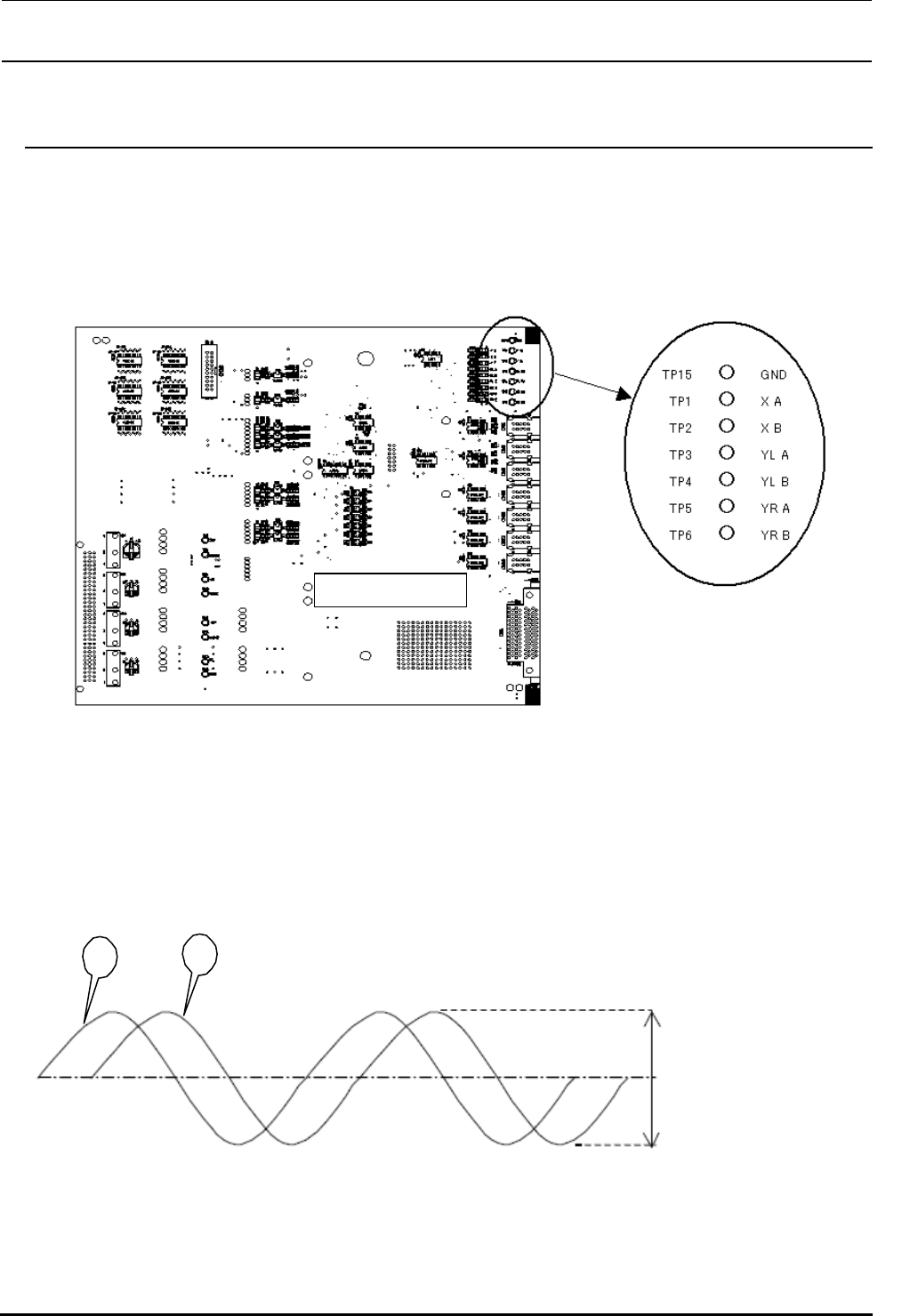

３） 使用下图的 XY RELAY 电路板（货号４００４４５５６）的测试插孔。
XY RELAY 电路板
注）卸下护罩、传感头，拆卸时应关掉电源之后再进行。
4） 将示波器的测量头分别接到 GND 端子「GND（TP15）」和「 XA（TP1）」、「 YLA（TP3）」、「 YRA
（TP5）」上，测定电压波形，各轴逐一进行。观察此时出现在示波器中的 A 相和 B 相的波形振幅，
确认整个区域 P-P 值为 2.0V±0.5V。
A
B
各自的振幅
1.5∼2.5Vpp
态
（在推荐安装状 下）
１−14
Rev1.00c
维修调整要领书

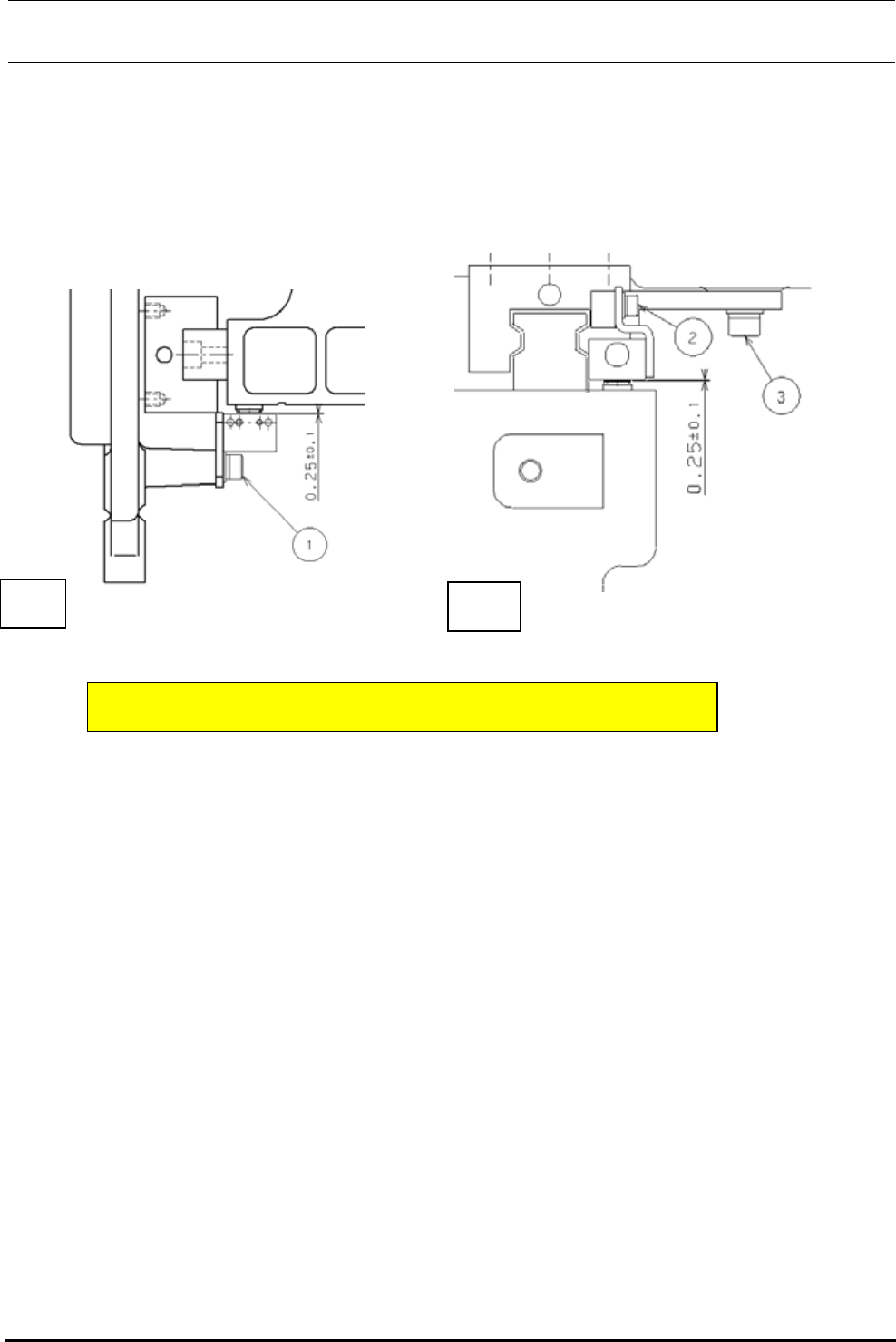

5） 如果 P-P 值不是 2.0V±0.5V，则松开固定传感器的螺钉（X 轴为下图的螺钉①，Y 轴为螺钉③）。
6） 请从 1）开始进行调整。
Y轴
X 轴
电磁标尺和传感器头的间隙 ：０．２５±０．１ｍｍ
１−15
Rev1.00c
维修调整要领书

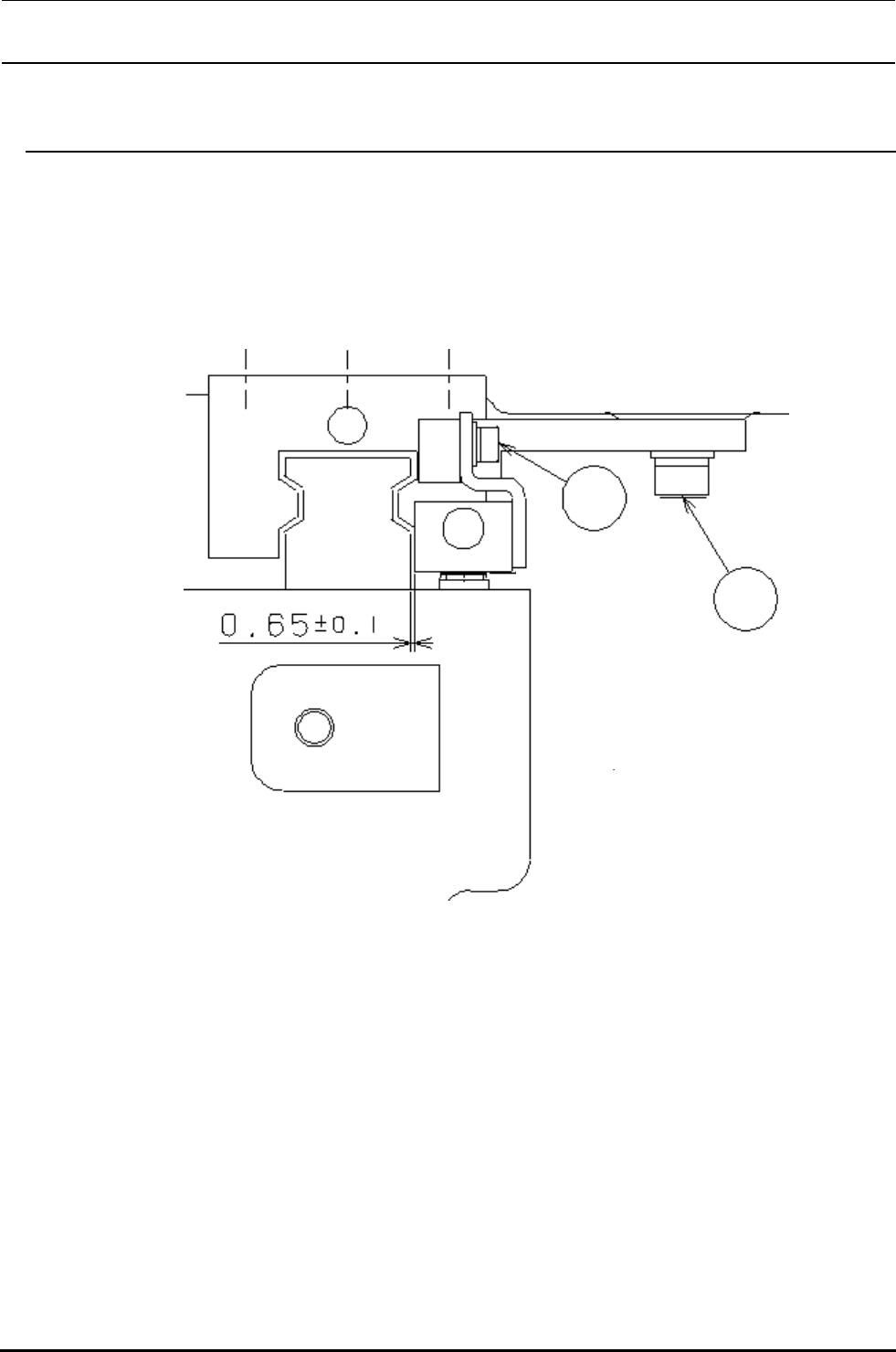

1-4-3．传感器头和后通路的间隙（Ｙ轴）
１）在Ｙ轴的全行程，请确认Ｙ轴后通路和传感器头的间隙，０．６５ｍｍ的间隙标尺应该正好插入。
２）１）的确认，如果间隙不是０．６５ｍｍ时，请拧松固定处啊杆器支架的螺丝（下图的螺丝②）。
３）把０．６５ｍｍ的间隙标尺，插到Ｙ轴后通路和传感器头的间隙，再次拧紧螺丝。
４）实施１）的确认方法。
2
1
・传感器头和后通道Ｙ的间隙 ：０．６５±０．１ｍｍ （Ｙ轴）
１−16
