Rev1.00c
维修调整要领书
1-5．限制传感器、Ｘ轴原点附近传感器的更换
1-5-1．Ｘ轴限制传感器、Ｘ轴原点附近传感器的更换
※更换传感器时，不需要调整位置。
※包括支架也更换时，需要调整位置。
１） 拧松固定Ｘ限制传感器支架的螺丝，按照下图的Ｘ架端Ｌ、Ｒ的距离进行固定。
２） 后方固定时，要使安装在贴装头板背面的传感器碰块的间隙为 0.8～1.5mm（目标是 1.0mm）。
X 正限制传感器
X 原点附近传感器
X 负限制传感器
止动橡胶粘贴面
止动橡胶粘贴面

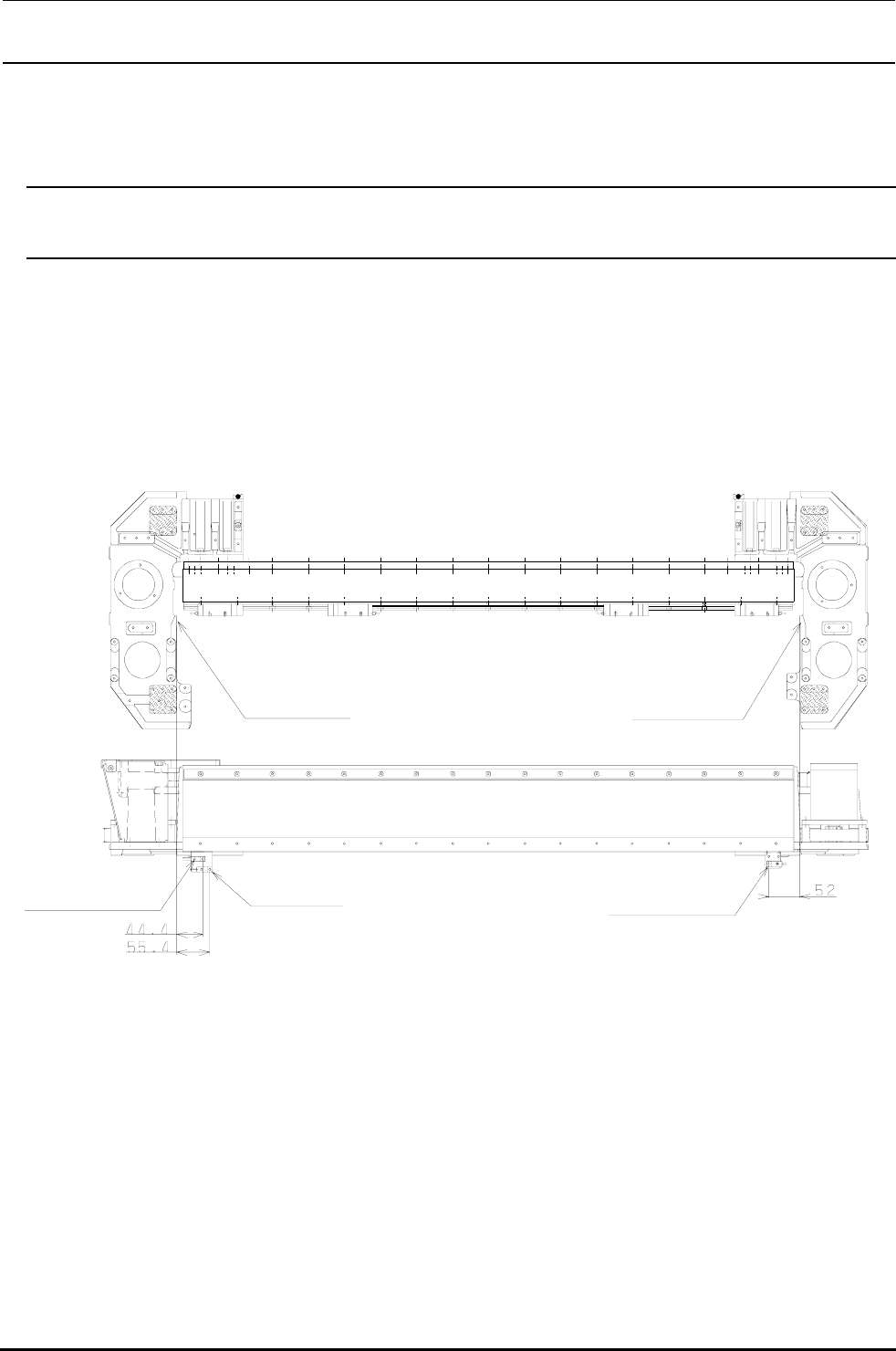

X 轴限制传感器位置
左侧（Ｘ负限制传感器）
Ｘ架端Ｌ的止动橡胶安装面和传感器中心的距离：４４．４ｍｍ
中央（Ｘ原点附近传感器） Ｘ架端Ｌ的止动橡胶安装面和传感器中心的距离：５５．４ｍｍ
右侧（Ｘ正限制传感器）
Ｘ架端Ｒ的止动橡胶安装面和传感器中心的距离：５２ｍｍ
限制传感器的间隙
０．８∼１．５ｍｍ（精度１．０ｍｍ）
１−17
Rev1.00c
维修调整要领书
1-5-2．Ｙ轴限制传感器、Ｙ轴原点附近传感器的更换
※更换传感器时，不需要调整位置。
※包括支架也更换时，需要调整位置。
１） 拧松固定Ｙ限制传感器支架的螺丝，按照下图的后通路端面的距离固定好。
２） 高度方向，Ｘ架端上安装的Ｙ−ＭＳＷ支架和传感器表面的间隙为０．８∼１．５ｍｍ（精度１．０ｍｍ）。
E 尺寸机
L 尺寸机
M 尺寸机
前侧（Ｙ负限制传感器）
后通路前端面到传感器中心的距离：１０２．５ｍｍ
前侧 2（Ｙ原点附近传感器） 后通路后端面到传感器中心的距离：１１７．５ｍｍ
中央（Ｙ正限制传感器）
后通路后端面到传感器中心的距离：３３４ｍｍ（E 尺寸 ３４３ｍｍ）
里侧（Ｙ＋＋限制传感器）
后通路后端面到传感器中心的距离：２２８ｍｍ（E 尺寸 ２３７ｍｍ）
与限制传感器的间隙
０．８∼１．５ｍｍ（精度１．０ｍｍ）
１−18
Rev1.00c
维修调整要领书
1-6．原点传感器的更换
1-6-1．
Ｘ轴
在 KE-2070/80 中没有 X 轴原点传感器。安装在磁标尺里。
1-6-2．Y 轴
Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置，X 轴和 Y 轴的直
角就不准确，影响贴装精度，请一定注意。
1)更换传感器后，请启动机器取消「原点复归」，
按紧急停止按钮
。
请把 X 轴向身前移动，确认 Y 轴原点传感器与
磁力开关的间隙为 1.0±0.2mm。如果超出此范
围，请松开传感器的固定螺钉，上下移动传感
器，将间隙调整到 1.0±0.2mm。
1.0±0.2mm
2)用手把贴装头从前侧移动到里侧，固定到没有
更换 Y 轴原点传感器 ON 后的位置。
3)把更换后的 Y轴原点传感器从里侧移动到前侧，
暂时把传感器在 ON 后的位置固定起来。
4)请选择 MS 参数模式。
5)按 F9 键，显示控制菜单，请选择「Y Setup」。
装置仅使用左侧的 Y 轴原点传感器复位原点。
6)用演示的微动动作(每步骤用低速模式移动)把贴装头从里侧移动到前侧，然后固定到没有光环的 Y 轴原
点传感器 ON 后的位置。
7) 把更换后的 Y 轴原点传感器从后侧移动到前侧，暂时把传感器固定到 ON 后的位置。
8)用演示的微动动作(一步一步地移动)把贴装头用手从里侧移动到前侧，在没有更换的 Y 轴原点传感器
ON 后的位置的前后 3 步以内，确认更换后的传感器是否 ON。详细内容请参照 QA 表 XY 装置(8)。如 果
前后 3 步以内不 ON 时，请从 6)开始反复操作重新调整更换后的传感器位置。
9)按紧急停止开关，解除之后，请进行原点复位。
１−19
