Rev1.00c 维修调整要领书 2 ）卸下 FC 支架，剪掉束线带。 FC 支架 图 1-8-1-3 3 ）卸下位于 X 轴塑料导轨 CB 支架侧的电缆夹 X，剪掉束线箍。 电缆紧固夹 X 图 1-8-1-4 4 ）卸掉塑料导轨的盖罩，取下要调换的电缆。 １−23
Rev1.00c
维修调整要领书

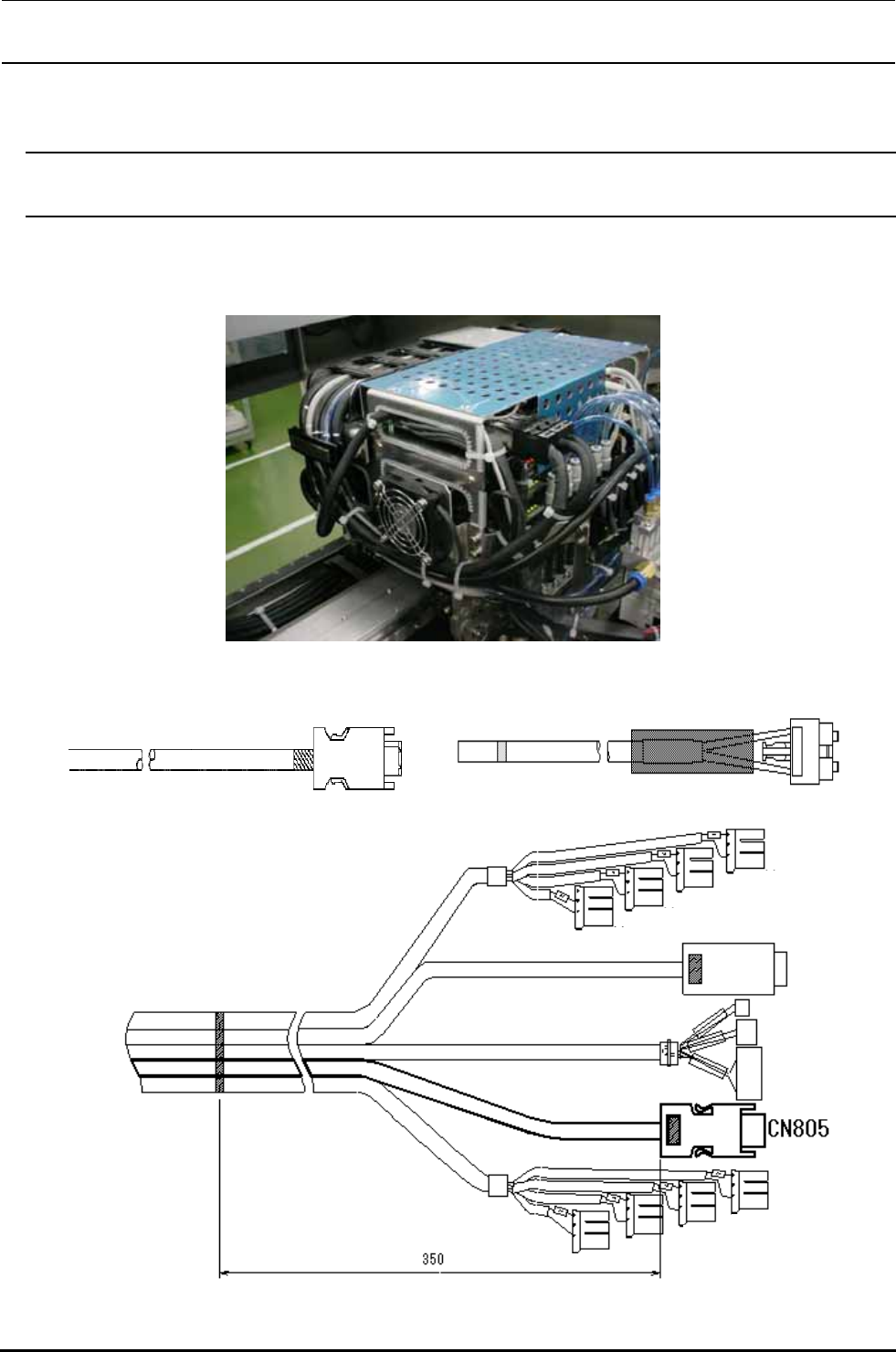

1-8．XY 拖链电缆束线的更换要领说明
1-8-1．拆下 X 电缆
1） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、OPTICAL FIBER
CABLE 7M。
图1-8-1-1
OPTICAL FIBER CABLE 7M
1394 机器人电缆
XY 拖链电缆
图1-8-1-2
１−22
Rev1.00c
维修调整要领书

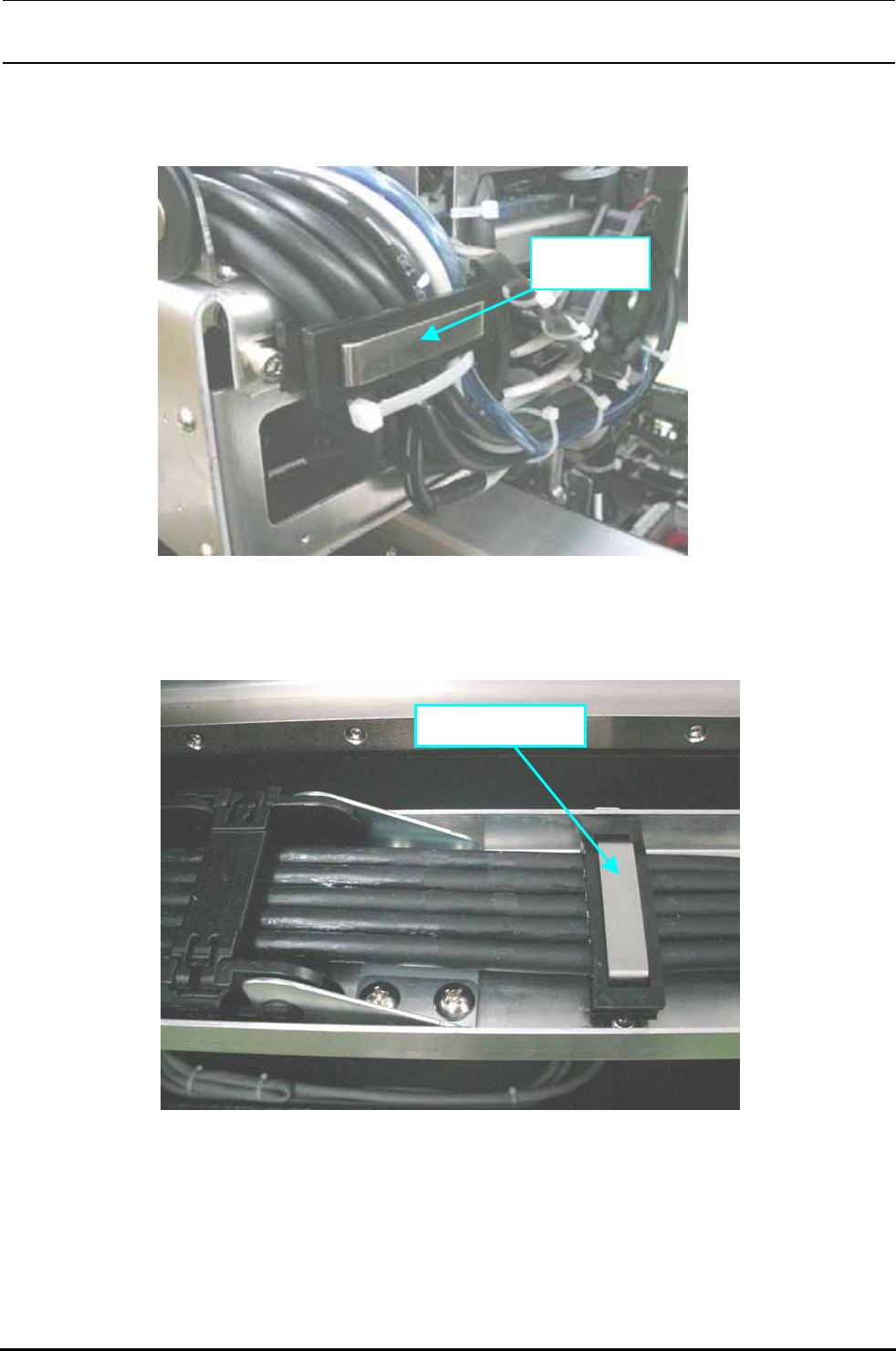

2）卸下 FC 支架，剪掉束线带。
FC 支架
图1-8-1-3
3）卸下位于 X 轴塑料导轨 CB 支架侧的电缆夹 X，剪掉束线箍。
电缆紧固夹 X
图1-8-1-4
4）卸掉塑料导轨的盖罩，取下要调换的电缆。
１−23
Rev1.00c
维修调整要领书

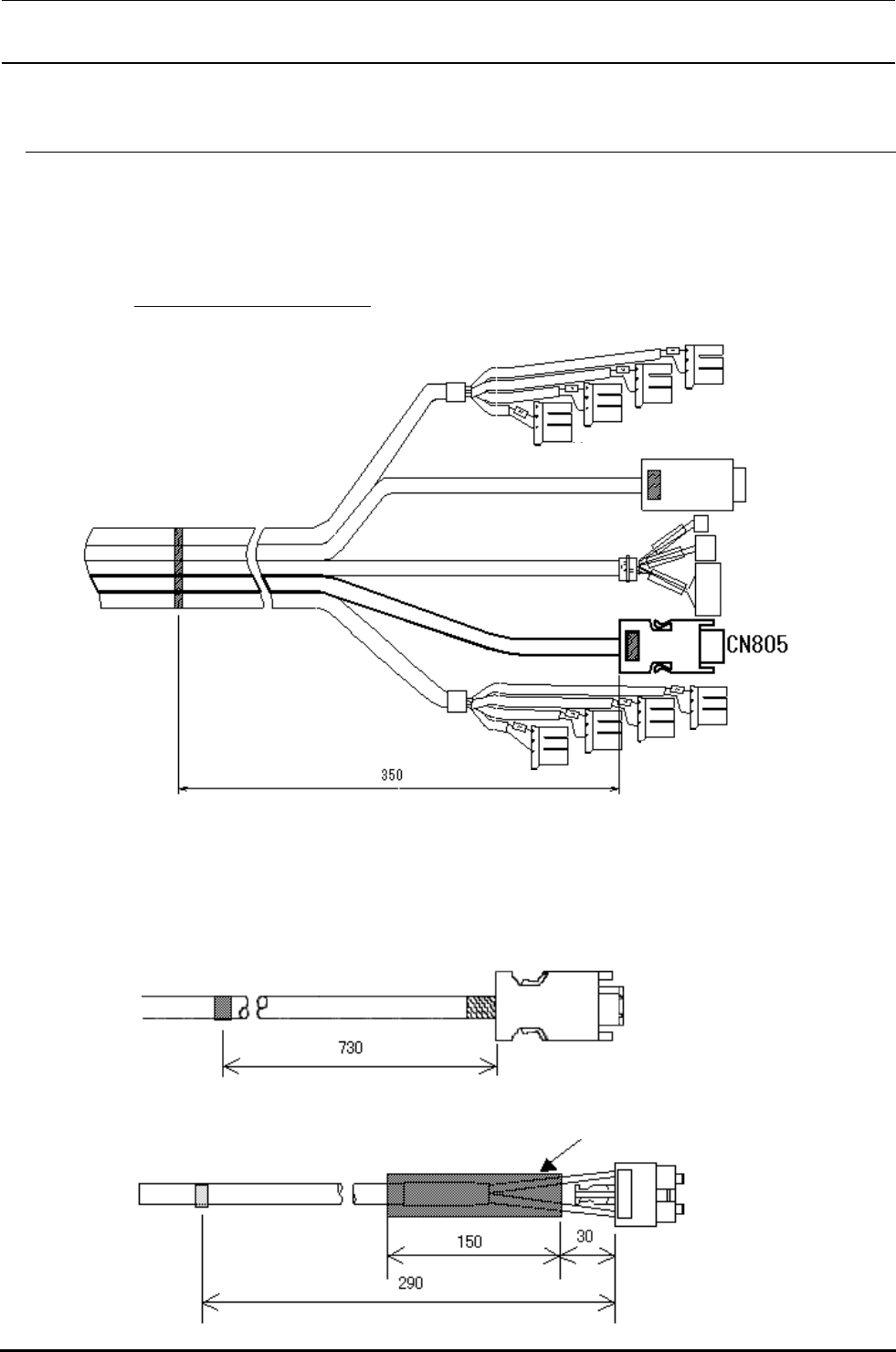

1-8-2．电缆标识（X）的确认
1）确认 XY 拖链电缆（40058385）的标识位置。
（位置是离开 CN805 插接器端 350mm）
※ 如果是特别规格，为下述电缆。
XY拖链电缆（E） 40059779
下页之后也相同。
图1-8-2-1
2）确认 1394 机器人电缆（40044517）、OPTICAL FIBER CABLE 7M（40044543）的标识位置。
（位置是机器人电缆离开插接器端 730mm 处，光纤电缆离开 290mm 处）
并且，光缆应按下图所示的要领包卷绝缘带（40045554）。
XY 拖链电缆
OPTICAL FIBER CABLE 7M
包卷绝缘带（长度 300mm）
※ 两端的插接器部
1394 机器人电缆
１−24
