Rev1.00c

维修调整要领书

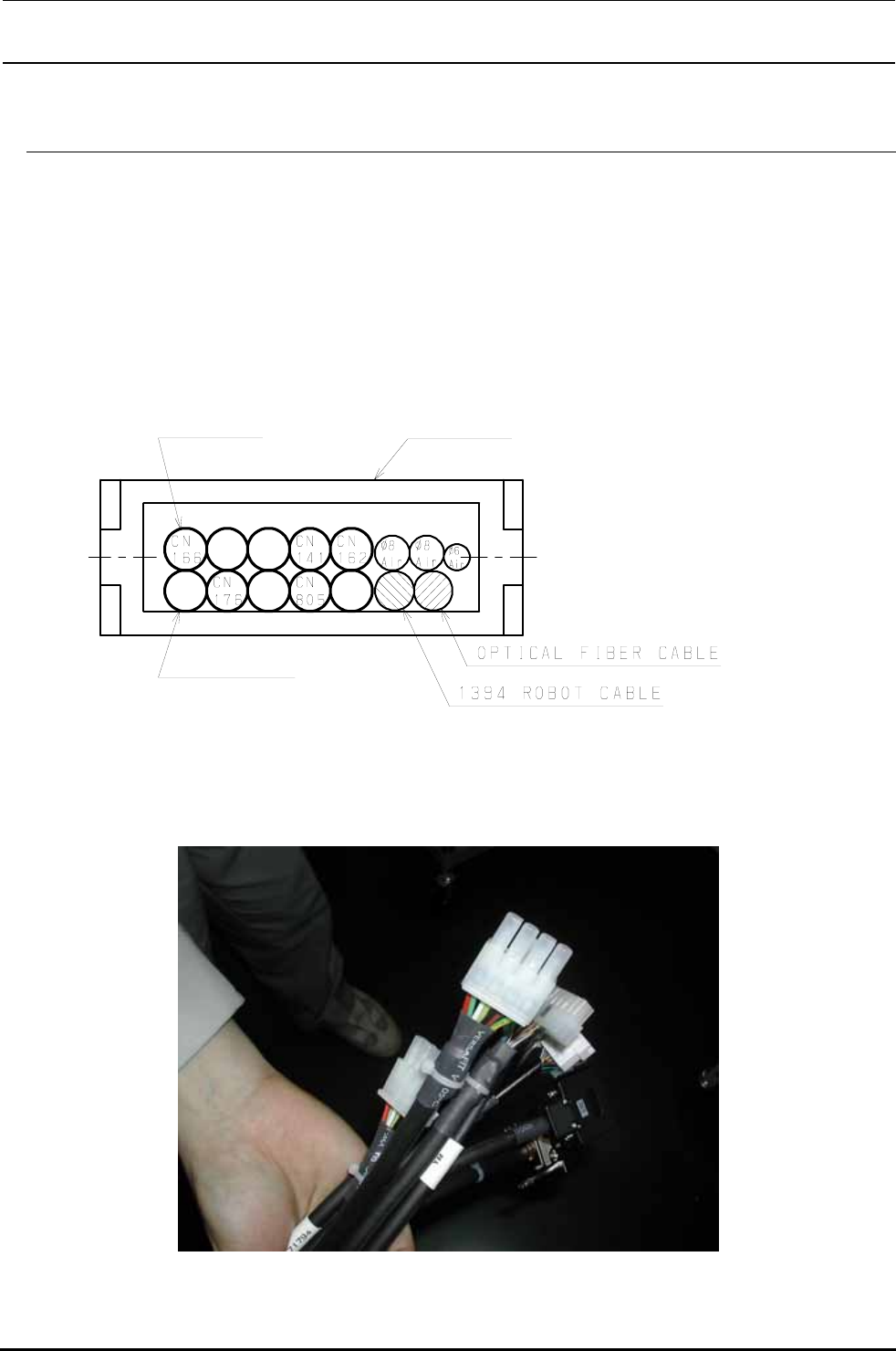

1-8-4．电缆粘连部的分离

1）用割刀分离电缆线粘连部，使 40058384 和 40058385 可弯曲到与 Y 轴拖链电缆成 90°。

用割刀切开。分割时注意不要割坏电缆蒙皮。

图1-8-4-1

用割刀割开后的电缆线

图1-8-4-2

１−27

Rev1.00c

维修调整要领书

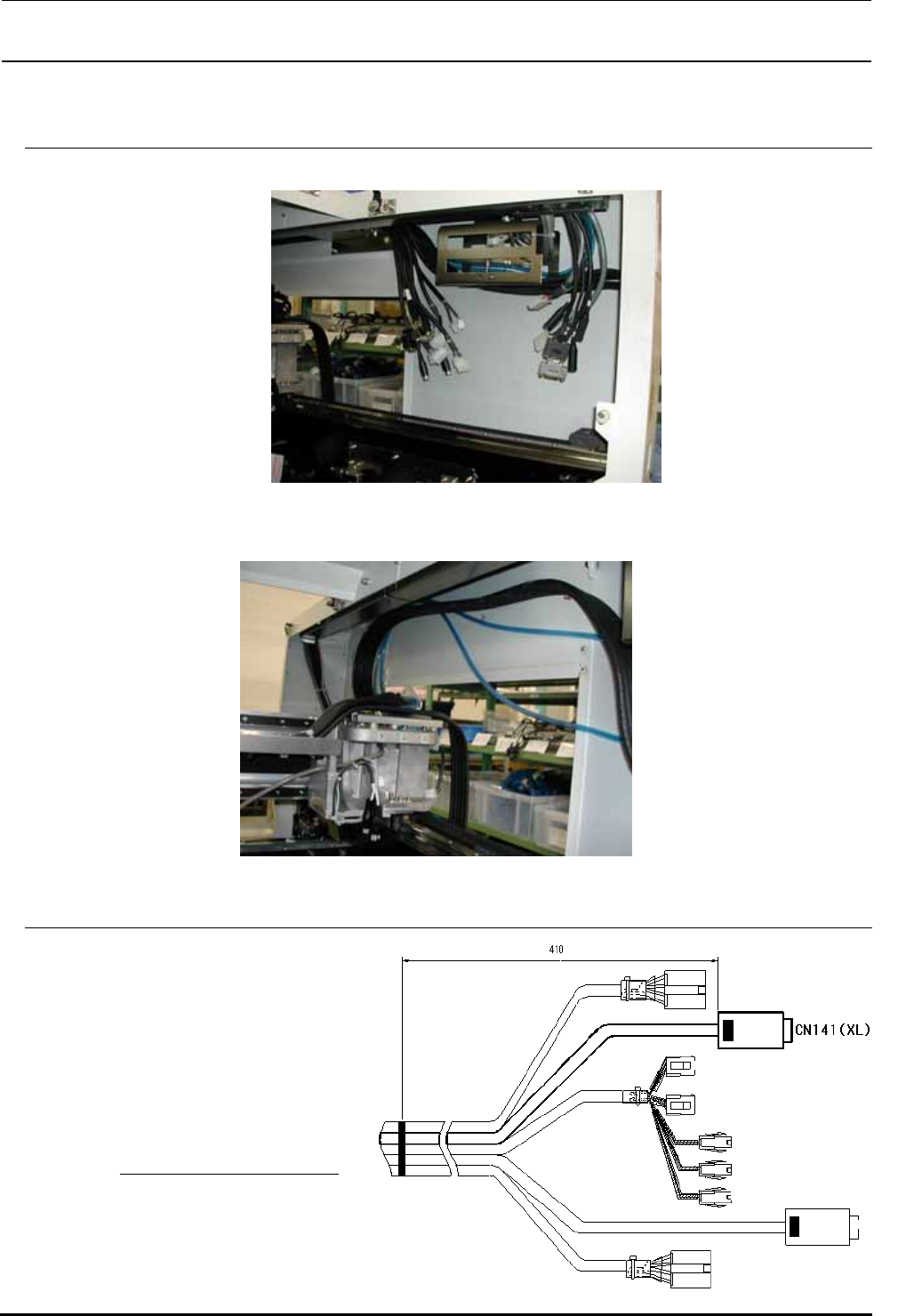

1-8-5．拆下 Y 轴电缆

1）取下 Y 轴塑料导轨入口的悬垂部分（插接器托架）的捆束带和中继连接器。

图1-8-5-1

2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。

图1-8-5-2

1-8-6．给 Y 轴拖链电缆作记号

1）确认 Y 拖链电缆（40058384）的

标识位置。

（位置是离 CN141 插接器端

410mm）

※ 如果是特别规格，为下述电缆。

Y拖链电缆（E） 40059789

下页之后也相同。

图1-8-6-1

１−28

Rev1.00c

维修调整要领书

1-8-7．电缆支座的装配

1) 在 40058384、40058385 各电缆纳入塑料导轨的部分涂敷润滑油。

2）配置在从 X 轴引来的电缆上面，要让 40058384 的 CN166 一侧位于内侧（图 1-8-7-1），并使

40058385 的悬垂部中继连接器和 40058384 的悬垂部中继连接器一样长。（图 1-8-7-2）排齐后，

用电缆紧固夹 YB 固定。

图1-8-7-1

3）向正面一侧拉出电缆，将 40058384 的连接器与 40058385 的连接器座部的中继连接器（CN161、

CN151、CN127、CN165、CN152、CN201、CN202、CN245、CN246、CN479 一侧）拢齐。

Y 轴塑料导轨

XY 电缆拖链

Y 拖链电缆

图1-8-7-2

１−29
