Rev1.00c 维修调整要领书 2-2-3． 马贴 头 Ｚ 达 （ Ｉ Ｃ装） 更换了Ｚ马达之后，需要进行Ｚ轴原点的位置调整，Z 轴的高度以及激光的ＭＳ参数输入。（输入 项目请参照２－８项。） ② （２颗） ③ ① 1） 从伺服放大器电路板上拆下马达线束。 2） 先松开 Z 马达皮带轮的止动螺钉①。 3） 拆下马达的安装螺钉②③ （3 颗） ， 拔出皮带 轮同时卸下马达。 4） 装配请按相反的步骤进行。 图２－２－３ 5） 请按以下步…
Rev1.00c
维修调整要领书
2-2-2．
马贴头
θ 达（ＬＮＣ 装 ）
更换马达之后，需要重新输入有关轴原点的ＭＳ参数。
（输入项目请参照２－８项。）
1） 从伺服放大器电路板上拆下马达线束。
2） 实施到到 2-1-1 的第 1）～第 5）步，拆下喷射
器托架。
3） 先松开 T 皮带轮的止动螺钉①。
4） 拆下马达的安装螺钉②（2 颗），拔出皮带轮同
时卸下马达。
5） 卸下埋头螺钉③（2 颗），拆下 TM 法兰盘。
6） 装配请按相反的步骤进行。
※ 给埋头螺钉③涂敷粘结剂 LOCTITE242 后，
请以安装扭矩 0.14Nm 进行固定。
7） 请按以下步骤调整皮带张力。
＜皮带张力调整步骤＞
① 在θ马达的 T 链轮前端，用束线箍或皮带等做一个圈，
挂上拉力棒，在拉到 12.7N（1.3kgf）的状态下用安装
螺丝固定。
张力计设置值（用于确认）
Ｗｅｉｇｈｔ：0.9g/m Ｗｉｄｔｈ：4.0mm Ｓｐａｎ：73mm
合适张力 6.5±1N
※ 在 θ 马达安装螺丝（2 个）上涂上锁定漆２４２后，
拧紧固定，转矩为 2.3Nm。
※ 固定 T 皮带轮的固定螺丝时，应注意 θ 马达轴的平部
和皮带轮固定螺丝的方向。固定螺丝的紧固转矩为
0.5Nm。
图２－２－２
①
③
②
拉
同步皮带 T
2−6
Rev1.00c
维修调整要领书
2-2-3．
马贴头
Ｚ 达（ＩＣ装）
更换了Ｚ马达之后，需要进行Ｚ轴原点的位置调整，Z 轴的高度以及激光的ＭＳ参数输入。（输入
项目请参照２－８项。）

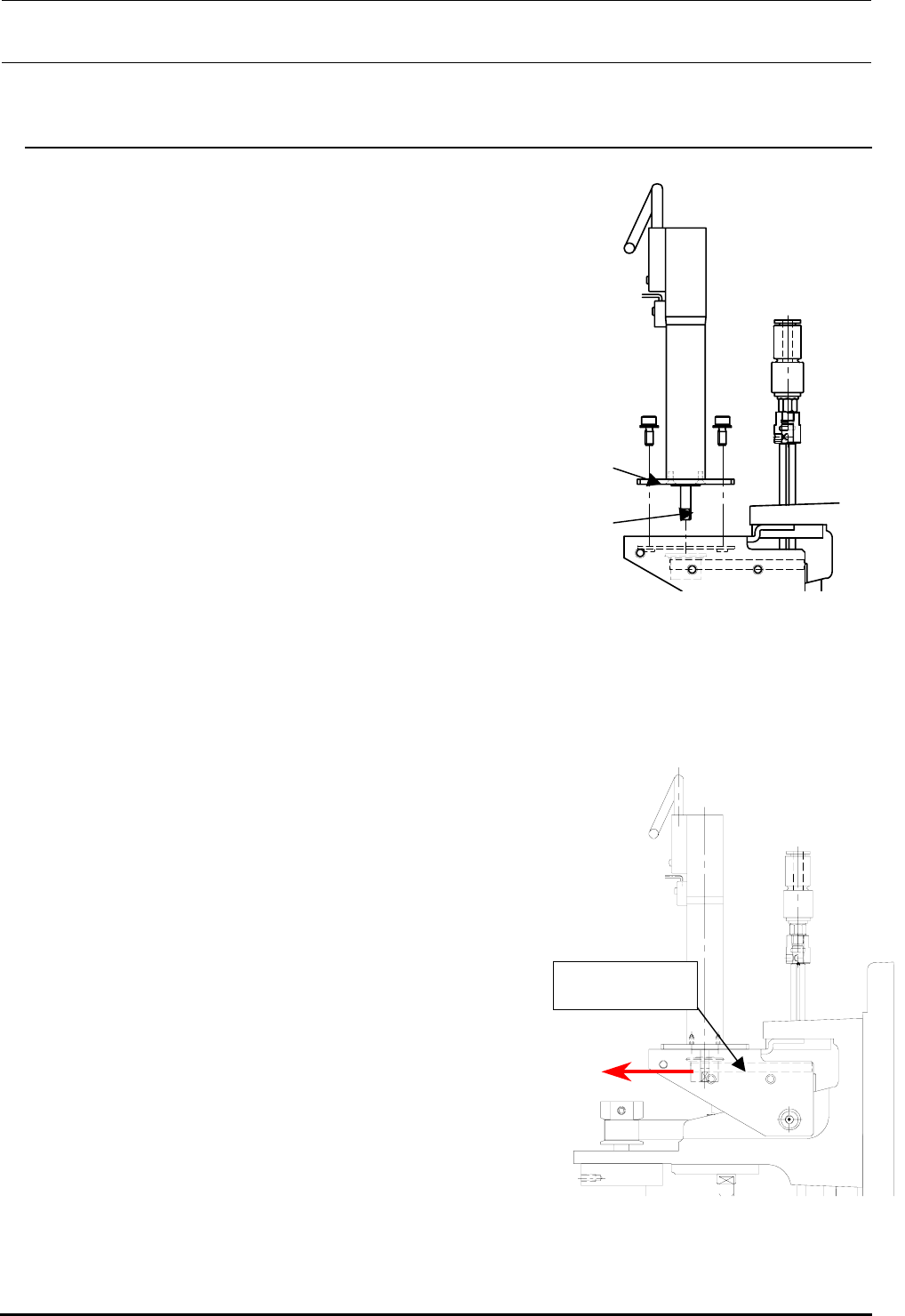

②（２颗）
③
①
1） 从伺服放大器电路板上拆下马达线束。
2） 先松开 Z 马达皮带轮的止动螺钉①。
3） 拆下马达的安装螺钉②③（3 颗），拔出皮带
轮同时卸下马达。
4） 装配请按相反的步骤进行。
图２－２－３
5） 请按以下步骤调整皮带张力。
2−7
Rev1.00c
维修调整要领书
＜皮带张力调整步骤＞
① 把螺丝插到Ｚ马达的螺丝孔，朝箭头方向用杆张力 21.6 Ｎ
（2.2kgf）的拉力，用安装螺丝固定。
推
张力计设置值（用于确认）
Ｗｅｉｇｈｔ：0.9g/m Ｗｉｄｔｈ：8.0mm Ｓｐａｎ：32mm
合适张力 10.5±1N
※ 在 Z 马达安装螺丝（3 个）上涂上锁定漆２４２后，拧紧固定，
转矩为 2.3Nm。
※ 固定 Z 马达皮带轮的固定螺丝时，应注意 Z 马达轴的平部和皮
带轮固定螺丝的方向。固定螺丝的紧固转矩为 0.5Nm。
在将 Z 轴抬到最上面的状态下，如果按
左图所示，在轴标记为 2 点钟方向的位
置或者轴的 D 形切面为图示的位置时将
Z 马达皮带轮固定，即达到②项的条件。
② 组装后，请获取 MS 参数的基板上面高度。
如果这一值不在-2～+2mm 之间，请重新调整 Z 电动机轴与滚珠螺杆的位置关系，再次取得 MS
参数，并确认基板上面高度在-2～+2mm 之间。
（Z 轴球螺丝转动
1 圈的行程）:6mm
Z 传感器 OFF 区域
-2∼+2mm 稳定区域
Z 传感器 ON 区域
