KE-2070-2080保守(Maintenance Guide) - 第60页
Rev1.00c 维修调整要领书 图２－３－２ 2-3-2． ＩＣ贴装头 1） 取下 IC Z 传感器托架的安装螺钉①（2 颗），卸下托架。 2） 切断固定 Z 传感器线束的束线箍，更换 Z 传感器。 3） 安装时请按照相反的顺序进行。 4） 请按照以下的程序进行确认和调整。 ＜程序＞ ① 测定Ｚ传感器和Ｚ传感器配件的间隙。（图Ａ尺寸） 上下移动Ｚ传感器配件，确认上下均在 1.4±0.2 ｍｍ的范围中。 ② 如果在规格外时，IC Z 传…
Rev1.00c
维修调整要领书
2-3．Ｚ传感器的更换
更换了Ｚ传感器后，进行原点复位确认动作是否正常。
原点复归后，需要重新输入关于 Z 轴的 MS 参数。
（输入项目请参照 2-8 项。）
图２－３－１
2-3-1．ＬＮＣ贴装头
1） 取下 Z 传感器托架的安装螺钉①（4 颗），卸下托架。
2） 切断固定 Z 传感器线束的束线箍，更换 Z 传感器。
3） 装配请按相反的步骤进行。
4） 按照以下的程序进行确认和调整。
＜程序＞
① 测定Ｚ传感器和Ｚ传感器配件的间隙。（图Ａ尺寸）
上下移动Ｚ传感器配件，确认上下均在 1.4±0.2 ｍｍ的范围中。
② 如果在规格外时，Z 传感器托架的安装螺丝，调整Ｚ传感器的位置。
2−11
Rev1.00c
维修调整要领书
图２－３－２
2-3-2．ＩＣ贴装头
1） 取下 IC Z 传感器托架的安装螺钉①（2 颗），卸下托架。
2） 切断固定 Z 传感器线束的束线箍，更换 Z 传感器。
3） 安装时请按照相反的顺序进行。
4） 请按照以下的程序进行确认和调整。
＜程序＞
① 测定Ｚ传感器和Ｚ传感器配件的间隙。（图Ａ尺寸）
上下移动Ｚ传感器配件，确认上下均在 1.4±0.2 ｍｍ的范围中。
② 如果在规格外时，IC Z 传感器托架的安装螺丝，调整Ｚ传感器的位置。
2−12
Rev1.00c
维修调整要领书

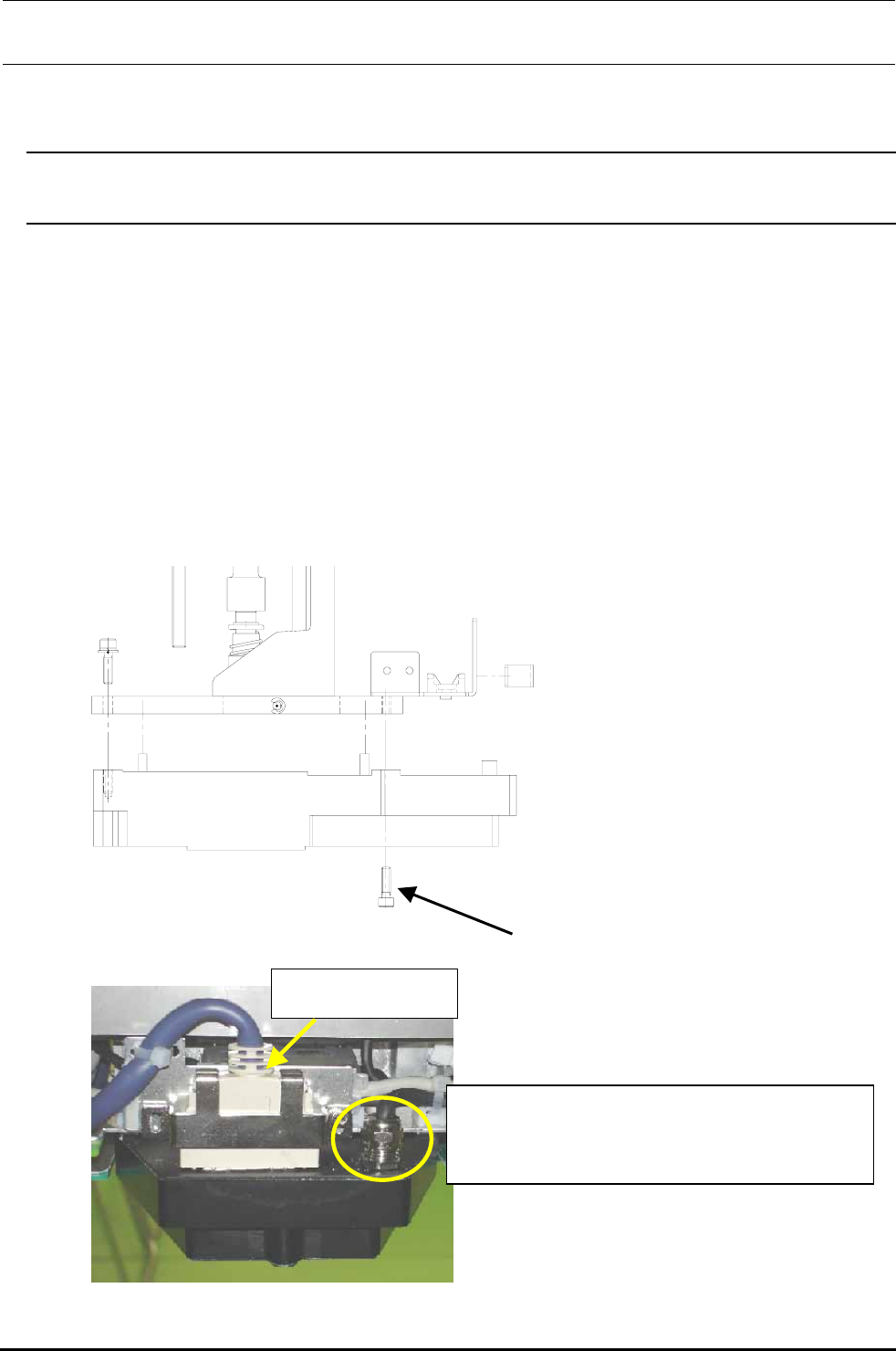

2-4．激光传感器的更换
2-4-1．ＬＮＣ６０的更换
更换了ＬＮＣ６０之后，需要重新输入机关的ＭＳ参数。
（请参照２-８项。）
1） 请拔掉插头（编码器、IEEE1394），取下安装螺钉①②（3 颗），卸下传感器。
2） 安装时请按照相反的顺序进行。
※ 安装前，请尽可能除掉粘结在传感器托架部的粘结剂 LOCTITE。
※ 安装传感器时，把传感器销插入支架的定位孔，定位后进行固定。
※ 在传感器安装螺丝①②（３个）上涂上锁定漆２４２后，用转矩２．６ Nm 进行固定。
※ 更换后，请用清洁的回丝等擦拭 LNC60 的激光窗。
②（2
颗
）
请注意，不要将该连接器拆下。
1394 中继连接器位于编码器连接器的固定用托
架后面。
θ编码器连接器
图２－４－１
2−13
