Rev1.00c 维修调整要领书 <触点传感器的偏差/灵敏度调整> 1） 调整之前，请将灵敏度切换开关设置为 NORM，响应时间切换开关设置为 FAST。 2） 请将电压表的“+”极接到 HEAD MAIN PCB ASM 的测试端子 TP23 上，“-”极接到 TP21 上。 3） 请将传感器放大器的跨度调整旋钮转到 MAX，偏差调整旋钮转到 MIN。 4） 请把光纤装置的投光与受光之间完全遮光。（不可用纸等透光的东西。）…
Rev1.00c
维修调整要领书

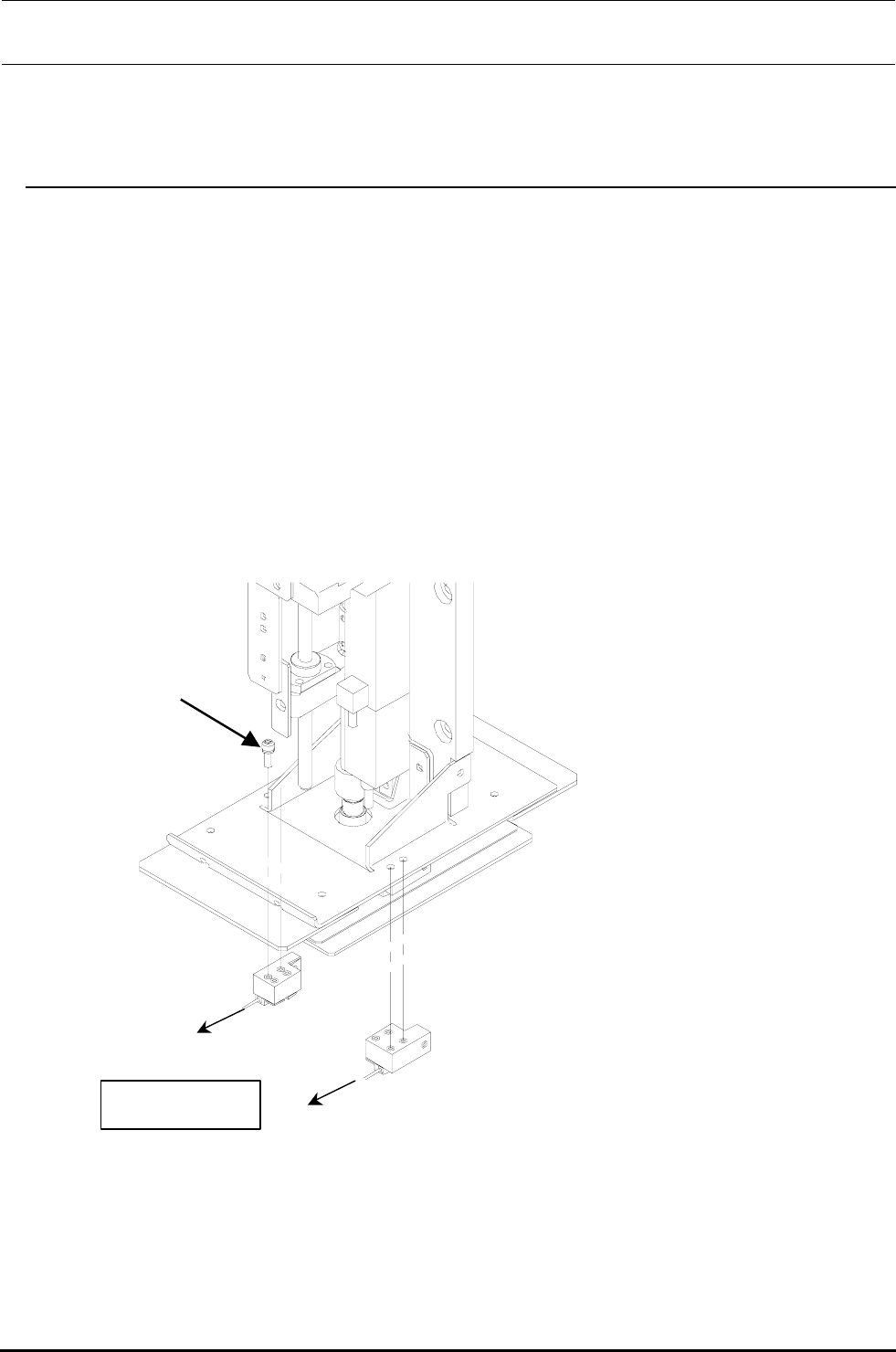

2-4-2．触点传感器的更换
触点传感器更换后，需要重新输入激光的ＭＳ参数。（请参照２－８项。）
1） 从触点传感器放大器中取下光缆。
2） 从扩散器底座上拆下安装螺钉①（4 颗），卸下触点传感器组。
3） 装配请按相反的步骤进行。
4） 装配结束后，请按下页的步骤进行触点传感器的偏差/灵敏度调整。
※ 给安装螺钉①涂敷粘结剂 LOCTITE242 后，请以安装扭矩 2.3Nm 进行固定。
※ 更换后，请检查一下触点传感器的透镜或光门有无垃圾、灰尘等附着。
センサアンプへ
①
IC ヘッド
图２－４－２
往传感器放大器
IC 贴装头
2−14
Rev1.00c
维修调整要领书

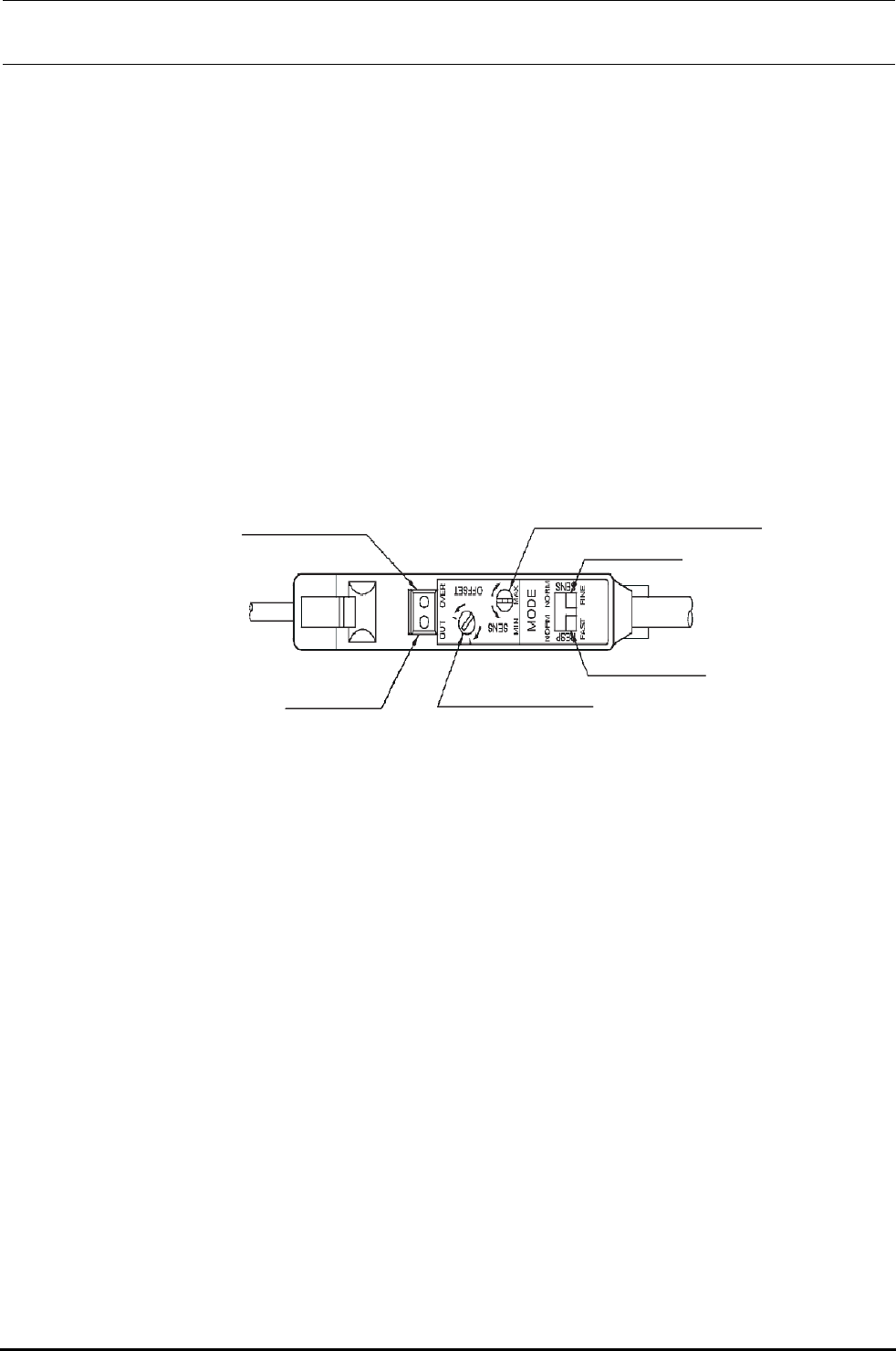

<触点传感器的偏差/灵敏度调整>
1） 调整之前，请将灵敏度切换开关设置为 NORM，响应时间切换开关设置为 FAST。
2） 请将电压表的“+”极接到 HEAD MAIN PCB ASM 的测试端子 TP23 上，“-”极接到 TP21 上。
3） 请将传感器放大器的跨度调整旋钮转到 MAX，偏差调整旋钮转到 MIN。
4） 请把光纤装置的投光与受光之间完全遮光。（不可用纸等透光的东西。）
5） 请一面观察电压表，一面将偏差调整旋钮向 MAX 方向慢慢地转，调整到电压值为 1V±0.01V。
6） 接着，请使投光部与受光部之间成为进光状态。
7） 请一面观察电压表，一面将跨度调整旋钮向 MIN 方向慢慢地转，调整到电压值为 5V±0.01V。
8） 请再确认一次，遮光状态时电压表指示 1V±0.01V，投光状态时电压表指示 5V±0.01V。如果不
在设置范围内，请对偏差调整旋钮、跨度调整旋钮进行微调，使处于设置值内。
注） 如果旋钮转到头还升不到 5V，则可能是投光与受光之间的光轴有偏离。
请看着电压表将光轴重新调整到电压升至最大的位置。
灵敏度切换开关
偏差调整旋钮
响应时间切换开关
跨度调整旋钮（灵敏度调整）旋钮（3 转）
输出指示灯（绿）
输出饱和指示灯（红）
2−15
Rev1.00c
维修调整要领书
2-5． 贴装头提升气缸的更换
1） 放掉本体的空气，拆下气管。
2） 拆下两边的贴装头提升弹簧，接着再旋
下气缸前端的螺母，卸下释放闩。（注
意不要丢失波形垫片）
3） 松开自动开关的止动螺钉。
4） 取下气缸的有头固定螺钉 M3×30cap，卸
下气缸。
5） 安装气缸时，与气缸架对齐端面，使平
行，再进行固定。
6） 安装自动开关。安装位置为离气缸下端
16.5mm。
7） 如果连控制器也更换了，则在装释放闩
之前需要调整。
＜程序＞
① 先进行一次回原点操作，进入 MS 参数，右击鼠标，在该状态下按紧急停止按钮。
② 选择贴装头提升气缸，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整时间。
规格值
・・・
气缸下降时间 １２０±５ msec （左右之差在５ msec 以内）
③ 调整后，将旋钮固定。
８） 将释放闩插入活塞杆，垫好波形垫片后旋入气缸螺
母，拧到不能动为止。
９） 如果是 IC 贴装头侧的气缸，要拆下右图的 2 个螺丝
进行更换。
（不进行速度控制器或 MS 参数的调整。）
※ 请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
（自动开关位置）
释放闩
气缸
KE-2080（IC 贴装头侧）
2−16
