2-5． 贴装头提升气缸的更换
1） 放掉本体的空气，拆下气管。
2） 拆下两边的贴装头提升弹簧，接着再旋
下气缸前端的螺母，卸下释放闩。（注
意不要丢失波形垫片）
3） 松开自动开关的止动螺钉。
4） 取下气缸的有头固定螺钉 M3×30cap，卸
下气缸。

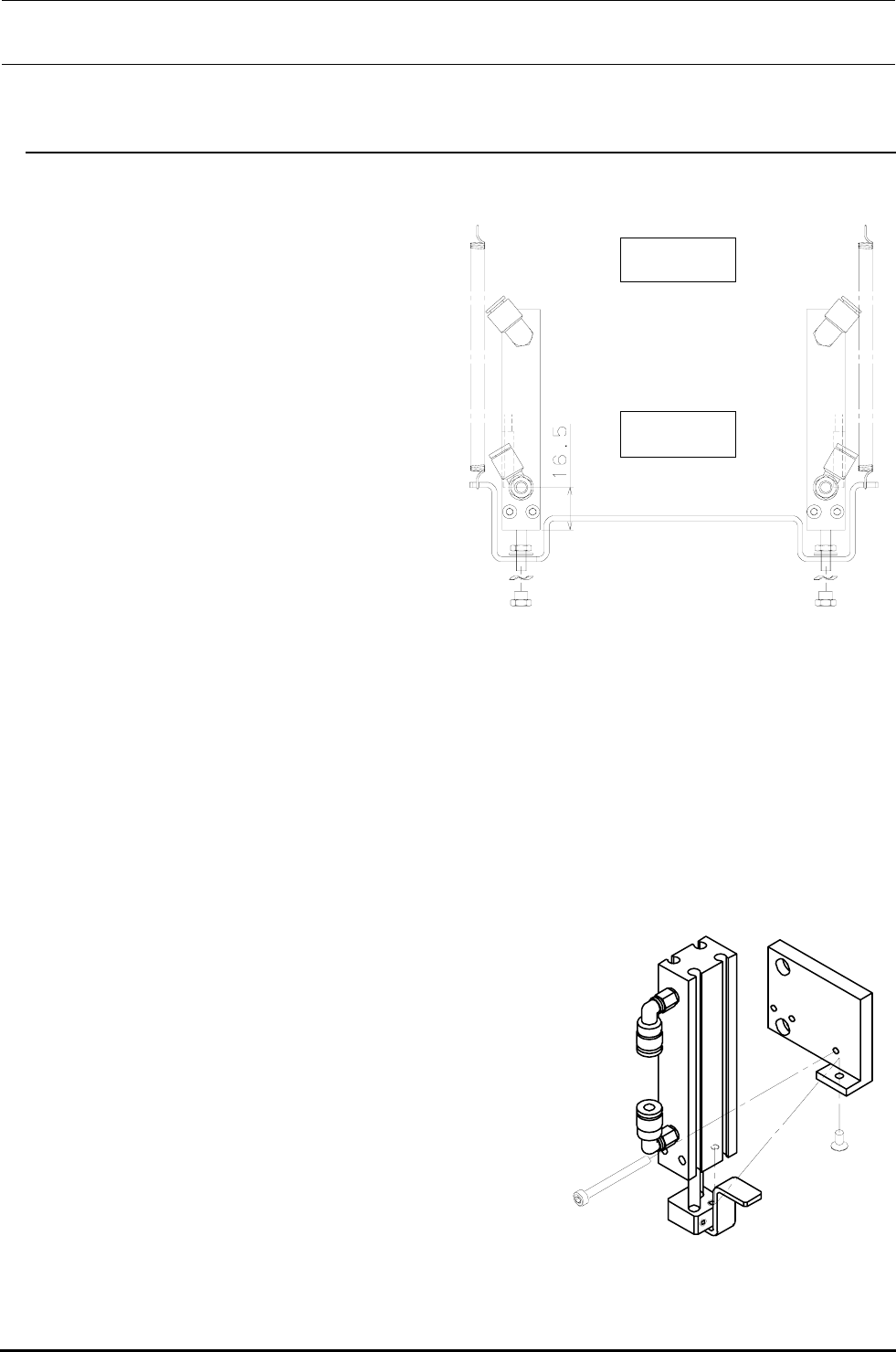

5） 安装气缸时，与气缸架对齐端面，使平
行，再进行固定。
6） 安装自动开关。安装位置为离气缸下端
16.5mm。
7） 如果连控制器也更换了，则在装释放闩
之前需要调整。
＜程序＞
① 先进行一次回原点操作，进入 MS 参数，右击鼠标，在该状态下按紧急停止按钮。
② 选择贴装头提升气缸，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整时间。
规格值
・・・
气缸下降时间 １２０±５ msec （左右之差在５ msec 以内）
③ 调整后，将旋钮固定。
８） 将释放闩插入活塞杆，垫好波形垫片后旋入气缸螺
母，拧到不能动为止。
９） 如果是 IC 贴装头侧的气缸，要拆下右图的 2 个螺丝
进行更换。
（不进行速度控制器或 MS 参数的调整。）
※ 请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
（自动开关位置）
释放闩
气缸
KE-2080（IC 贴装头侧）
2−16
Rev1.00c
维修调整要领书
2-6．皮带的更换
2-6-1．ＬＮＣ贴装头
＜同步皮带Ｚ的更换＞
更换了同步皮带Ｚ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ参数。
（输入项目请参照２－８项。）
图
２
－
６
－
１
①
1） 松开右图①的 3 颗螺钉。
2） 更换同步皮带Ｚ。
3） 装配请按相反的步骤进行。
※ 在 Z 马达安装螺丝（３个）上涂上锁定漆２
４２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项进行调整。
＜同步皮带θ的更换＞
更换了同步皮带θ之后，需要重新输入轴的原点
有关的ＭＳ参数。
同步皮带θ
①
②
图２－６－２
（输入项目请参照２－８项。）
1） 卸下轴承座 L①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，花键轴向上方拉。
4） 更换同步皮带θ。
5） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 皮带张力，请按照２－２－２项进行调整。
2−17
Rev1.00c
维修调整要领书
2-6-2．ＩＣ贴装头
＜同步皮带Ｚ ＩＣ的更换＞
更换了同步皮带Ｚ ＩＣ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ
参数。（输入项目请参照２－８项。）
图２－６－３
②
①
1） 松开右图①②的 3 颗螺钉。
2） 更换同步皮带Ｚ ＩＣ。
3） 装配请按相反的步骤进行。
※ 在 Z 马达安装螺丝（３个）上涂上锁定漆２
４２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项进行调整。
＜同步皮带θ的更换＞
更换了同步皮带θ之后，需要重新输入轴的原点有
关的ＭＳ参数。
同步皮带θ
②
①
图２－６－４
（输入项目请参照２－８项。）
1） 卸下轴承座 L①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，花键轴向上方拉。
4） 更换同步皮带θ。
5） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 将花键轴插入联轴节时，请保持推入动作进
行固定。
※ 皮带张力，请按照２－２－２项进行调整。
2−18
