Rev1.00c 维修调整要领书 2-6-2． ＩＣ 贴装头 ＜同步皮带Ｚ ＩＣ的更换＞ 更换了同步皮带Ｚ ＩＣ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ 参数。（输入项目请参照２－８项。） 图２－６－３ ② ① 1） 松开右图①②的 3 颗螺钉。 2） 更换同步皮带Ｚ ＩＣ。 3） 装配请按相反的步骤进行。 ※ 在 Z 马达安装螺丝 （３个）上涂上锁定漆２ ４２后，用转矩２．３ Nm 进行固定。 ※ 皮带张…
Rev1.00c
维修调整要领书
2-6．皮带的更换
2-6-1．ＬＮＣ贴装头
＜同步皮带Ｚ的更换＞
更换了同步皮带Ｚ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ参数。
（输入项目请参照２－８项。）
图
２
－
６
－
１
①
1） 松开右图①的 3 颗螺钉。
2） 更换同步皮带Ｚ。
3） 装配请按相反的步骤进行。
※ 在 Z 马达安装螺丝（３个）上涂上锁定漆２
４２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项进行调整。
＜同步皮带θ的更换＞
更换了同步皮带θ之后，需要重新输入轴的原点
有关的ＭＳ参数。
同步皮带θ
①
②
图２－６－２
（输入项目请参照２－８项。）
1） 卸下轴承座 L①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，花键轴向上方拉。
4） 更换同步皮带θ。
5） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 皮带张力，请按照２－２－２项进行调整。
2−17
Rev1.00c
维修调整要领书

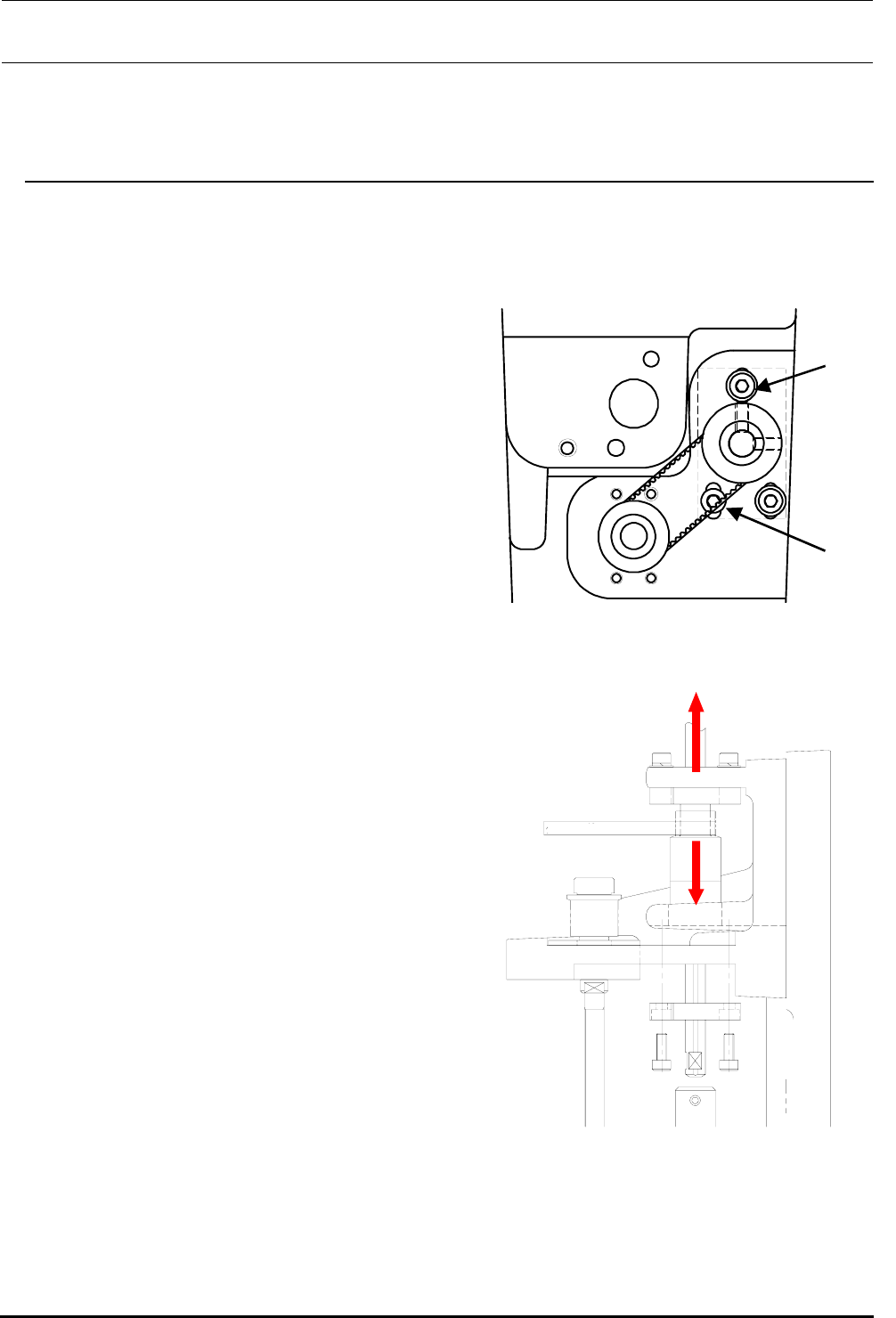

2-6-2．ＩＣ贴装头
＜同步皮带Ｚ ＩＣ的更换＞
更换了同步皮带Ｚ ＩＣ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ
参数。（输入项目请参照２－８项。）
图２－６－３
②
①
1） 松开右图①②的 3 颗螺钉。
2） 更换同步皮带Ｚ ＩＣ。
3） 装配请按相反的步骤进行。
※ 在 Z 马达安装螺丝（３个）上涂上锁定漆２
４２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项进行调整。
＜同步皮带θ的更换＞
更换了同步皮带θ之后，需要重新输入轴的原点有
关的ＭＳ参数。
同步皮带θ
②
①
图２－６－４
（输入项目请参照２－８项。）
1） 卸下轴承座 L①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，花键轴向上方拉。
4） 更换同步皮带θ。
5） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 将花键轴插入联轴节时，请保持推入动作进
行固定。
※ 皮带张力，请按照２－２－２项进行调整。
2−18
Rev1.00c
维修调整要领书
2-7． Z滑动轴的更换
当更换了 Z 滑动轴时，需要调整 θ 轴的原点、Z 轴的原点并且重新输入 Z 轴高度方面以及激光相关
的 MS 参数。
（输入项目请参照 2-8 项。）
1） 取下联轴节下侧的止动螺钉。
2） 从 Z 滑动轴托架上拆下 Z 滑动轴。
3） 安装请按相反的步骤进行。
※ 联轴节要一面推入一面固定，并确认 Z 滑动轴没有上下的松动。
※ 在固定联轴节的止动螺钉时，使 Z 滑动轴的平部与联轴节止动螺钉的朝向一致。止动螺钉请以
安装扭矩 0.5Nm 进行固定。
※ IC 贴装头也是按同样的步骤更换。
联轴节
Z 滑动轴
图２－７－１
2−19
