2-7. Z滑动轴的更换
当更换了 Z 滑动轴时,需要调整 θ 轴的原点、Z 轴的原点并且重新输入 Z 轴高度方面以及激光相关
MS 参数。
(输入项目请参照 2-8 项。)
1) 取下联轴节下侧的止动螺钉。
2) Z 滑动轴托架上拆下 Z 滑动轴。
3) 安装请按相反的步骤进行。
联轴节要一面推入一面固定,并确认 Z 滑动轴没有上下的松动。
在固定联轴节的止动螺钉时,使 Z 滑动轴的平部与联轴节止动螺钉的朝向一致。止动螺钉请以
安装扭矩 0.5Nm 进行固定。
IC 贴装头也是按同样的步骤更换。

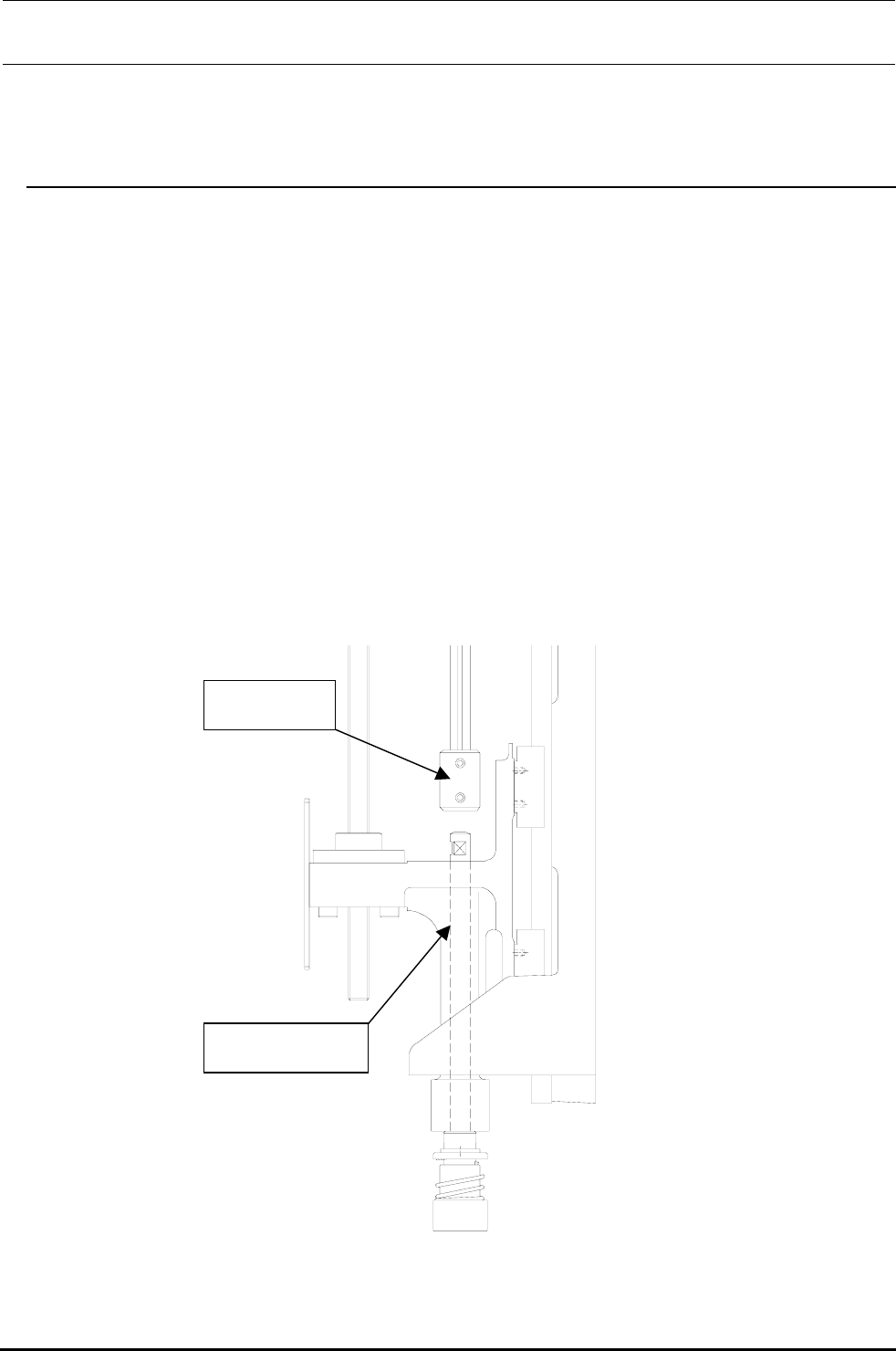

联轴节
Z 滑动轴
图2-7-1
2−19
Rev1.00c
维修调整要领书
2-8.更换后重新调整项目一览
激光偏差 贴装头偏差 贴装综合偏差 VCS摄像机偏差 VCS综合偏差
贴装头组件 ○(注 1) ○(注 1)
Z 马达
θ马达 ○(注 1) ○(注 1)
Z 传感器
LNC60
触点传感器
贴装头提升气缸
同步皮带 Z
同步皮带θ
Z 滑动轴
(注1) 只有 KE2080 及带 MNVC 选项的机器需要
MS参数请从左边按顺序输入。
更换贴装头装置组、Z 马达、同步皮带 Z 后进行激光偏差输入时,请将激光偏差的基板上面高度值置
0 之后重新取得。如果仍是更换前的偏差值,有些情况下可能不能正确取得偏差或不能自动取得。
注意
为了防止伤害人体,HOD 操作中请不要把手伸进机器,也不要把脸和头靠近机
器。
2−20
Rev1.00c
维修调整要领书
危险 为了防止突然的起动发生事故,请关掉电源之后再进行操作。
3 贴装头周边
3-1.推顶器的更换
降低主体的原压力,进行更换
电磁阀、压力传感器因为插头类型的不同,请不要连接错误,更换后请用手动控制的贴装头真空和鼓
风装置ON/OFF进行确认
请不要弄丢电磁阀的里面有油封、压力传感器的形环等零件
真空传感器 电磁阀
换消音器 推顶器单体正面侧面
3-1-1 更换推顶器
器过滤器
真空破坏用电磁阀
圆头小螺丝(×2)
垫圈
真空用电磁阀
圆头小螺丝(×2)
垫圈
真空传感器
圆头小螺丝(×2)
O 形环
消音器护罩
圆头小螺丝(×1)
消音
小螺丝(×2)
