危险 为了防止突然的起动发生事故，请关掉电源之后再进行操作。
3 贴装头周边
3-1．推顶器的更换
降低主体的原压力，进行更换。
电磁阀、压力传感器因为插头类型的不同，请不要连接错误，更换后请用手动控制的贴装头真空和鼓
风装置ＯＮ／ＯＦＦ进行确认。
注） 请不要弄丢电磁阀的里面有油封、压力传感器的Ｏ形环等零件。
真空传感器 电磁阀

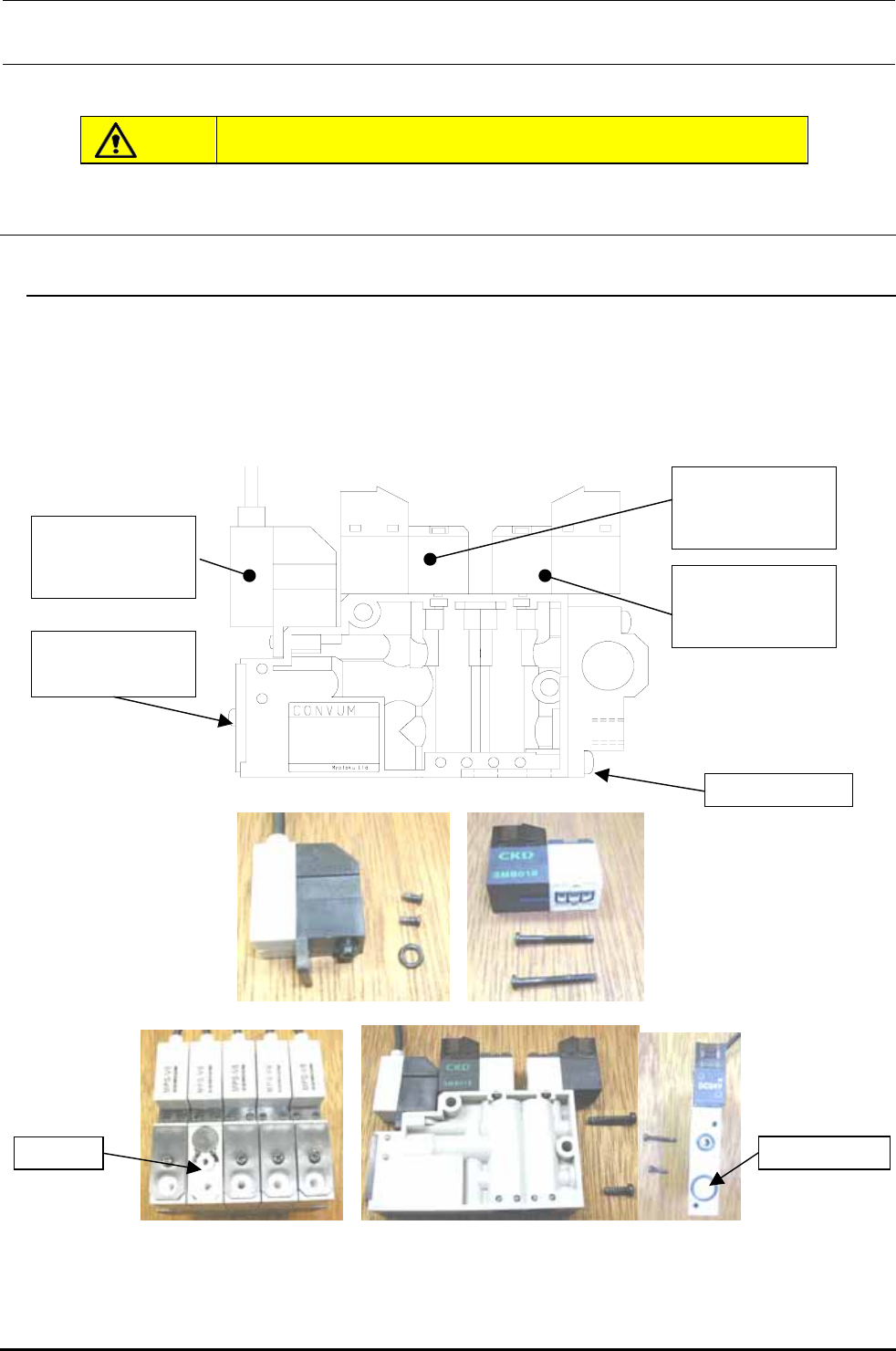

更换消音器 推顶器单体（左：正面／右：侧面）
图 3-1-1 更换推顶器
推
顶
器过滤器
真空破坏用电磁阀
圆头小螺丝（×2）
垫圈
真空用电磁阀
圆头小螺丝（×2）
垫圈
真空传感器
圆头小螺丝（×2）
O 形环
消音器护罩
圆头小螺丝（×1）
消音
器
圆
头
小螺丝(×2)
3−1
Rev1.00c
维修调整要领书
3-2．坏标记传感器的更换
3-2-1．传感器部
图 坏标记传感器的更换
光学纤维镜
头
垫片
螺母
HMS 托架
螺母
M3×6cap（×2）
KE-2080
安装位置
KE-2070
安装位置
BM 架
光学纤维使用附属的螺母、垫片，固定为图示尺寸后，安装广角镜头。
3-2-2．传感器高度的调整
Cａｐ
BM 镜头架
CALﾌﾞﾛｯｸ
上面
CAL 部
上部
把坏标记传感器向CAL部上移动，把坏标记传感器面和CAL部上
面的距离调整为 28
0
+05
mm，拧松ｃａｐ（２处），移动BM镜头架，调整
到规定值。
调整后，请用ｃａｐ固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照ＭＳ参数。）
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置。
3−2
Rev1.00c
维修调整要领书
3-2-3．放大器部
图 3-2-2 放大器的安装
左 OCC 摄像机组
坏标记传感器放大器
带垫片六角孔螺栓（×2）
摄像机托架
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，把插头部顺时针方向转动，确认光
学纤维装置不能拔出来。
图 3-2-3 光学纤维装置的安装
凸起部
光学纤维装置
放大器
3−3
