Rev1.00c 维修调整要领书 3-2-3． 放大器部 图 3-2-2 放大器的安装 左 OCC 摄像机组 坏标记传感器放大器 带垫片六角孔螺栓（×2） 摄像机托架 3-2-4． 光学纤维往放大器的安装 把光学纤 维有凸起侧插进放大器的没有 ＬＥＤ 侧。插到最里面之后，把插头部顺时针方向转动 ，确认光 学纤维装置不能拔出来 。 图 3-2-3 光学纤维装置的安装 凸起部 光学纤维装置 放大器 3−3
Rev1.00c
维修调整要领书

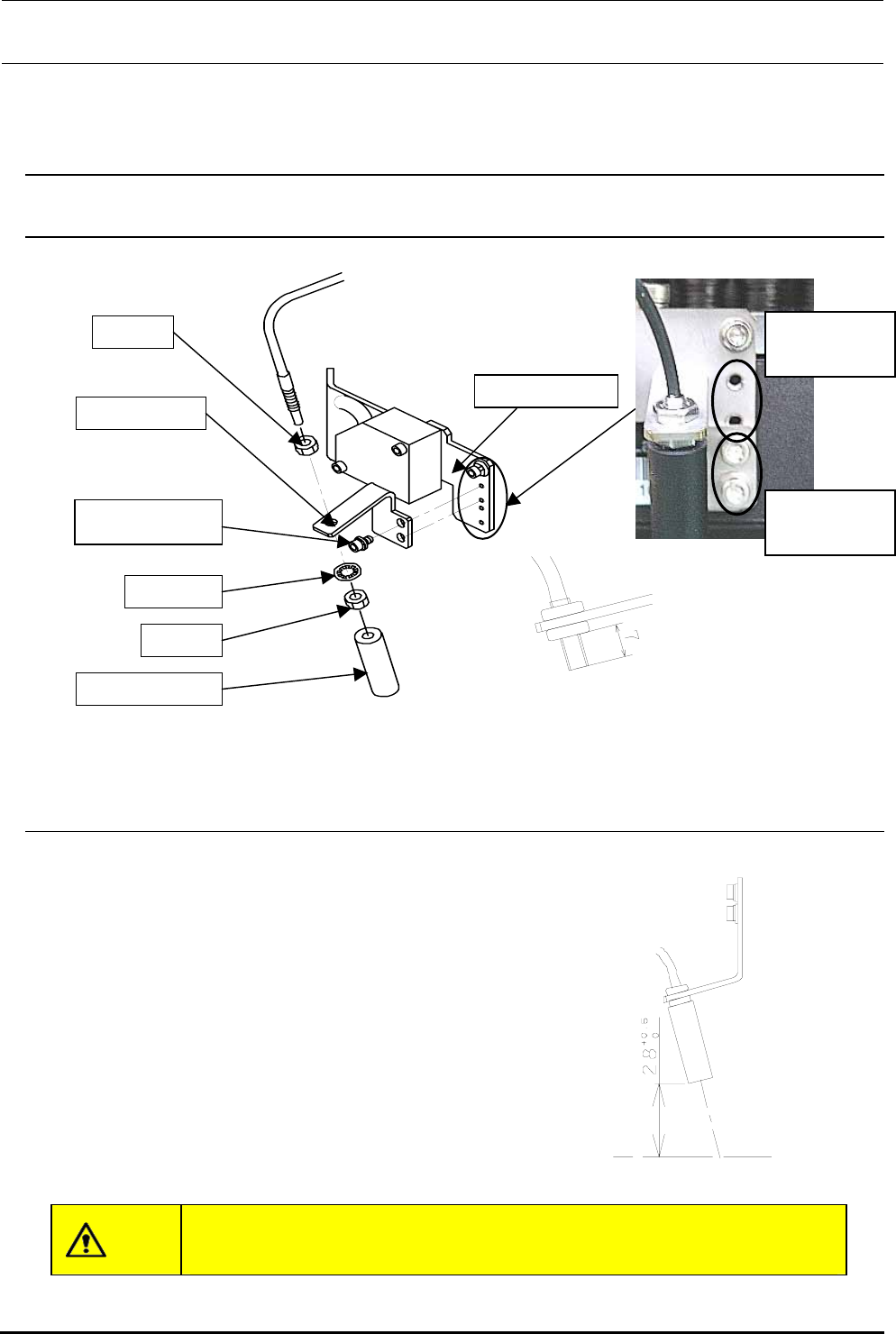

3-2．坏标记传感器的更换
3-2-1．传感器部
图 坏标记传感器的更换
光学纤维镜
头
垫片
螺母
HMS 托架
螺母
M3×6cap（×2）
KE-2080
安装位置
KE-2070
安装位置
BM 架
光学纤维使用附属的螺母、垫片，固定为图示尺寸后，安装广角镜头。
3-2-2．传感器高度的调整
Cａｐ
BM 镜头架
CALﾌﾞﾛｯｸ
上面
CAL 部
上部
把坏标记传感器向CAL部上移动，把坏标记传感器面和CAL部上
面的距离调整为 28
0
+05
mm，拧松ｃａｐ（２处），移动BM镜头架，调整
到规定值。
调整后，请用ｃａｐ固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照ＭＳ参数。）
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置。
3−2
Rev1.00c
维修调整要领书
3-2-3．放大器部
图 3-2-2 放大器的安装
左 OCC 摄像机组
坏标记传感器放大器
带垫片六角孔螺栓（×2）
摄像机托架
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，把插头部顺时针方向转动，确认光
学纤维装置不能拔出来。
图 3-2-3 光学纤维装置的安装
凸起部
光学纤维装置
放大器
3−3
Rev1.00c
维修调整要领书

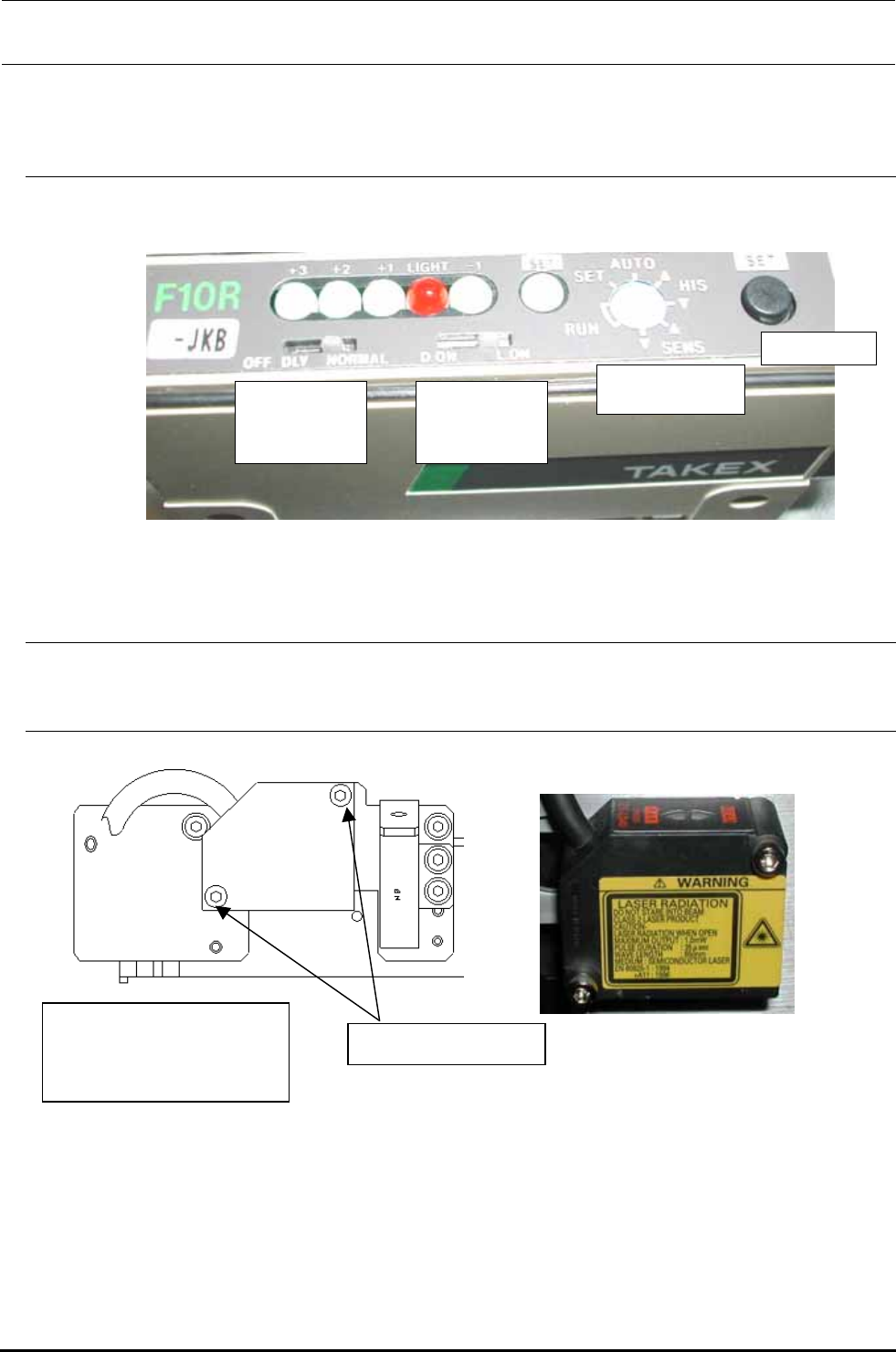

3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-4 开关设定
输出定时器
变换开关
→NORMAL
动作模式
变换开关
→L ON
模式开关
→
AUTO
SET 按键
3-3．ＨＭＳ的更换
3-3-1．ＨＭＳ头部的更换
六角孔螺栓（×2）
安装孔位置（从上看）
KE-2070 用
KE-2080 用
图 3-3-1 ＨＭＳ头部的更换
3−4
