Rev1.00c 维修调整要领书 3-3-2． 放大器的更换 放大器固定到放大器部位后，请确认它稍有移动也不脱落 。 图 3-3-2 更换放大器 （ 左 ： 放大器架 ／ 中 ： 放大器背面 ／ 右 ： 安装放大器后 ） 3-3-3． 贴标签 请把标签脱脂后贴到贴标签部位 。 图 3-3-3 更换放大器 （ 左 ： 标签 ／ 右 ： 贴了标签后 ） 3−5
Rev1.00c
维修调整要领书
3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-4 开关设定
输出定时器
变换开关
→NORMAL
动作模式
变换开关
→L ON
模式开关
→
AUTO
SET 按键
3-3．ＨＭＳ的更换
3-3-1．ＨＭＳ头部的更换
六角孔螺栓（×2）
安装孔位置（从上看）
KE-2070 用
KE-2080 用
图 3-3-1 ＨＭＳ头部的更换
3−4
Rev1.00c
维修调整要领书

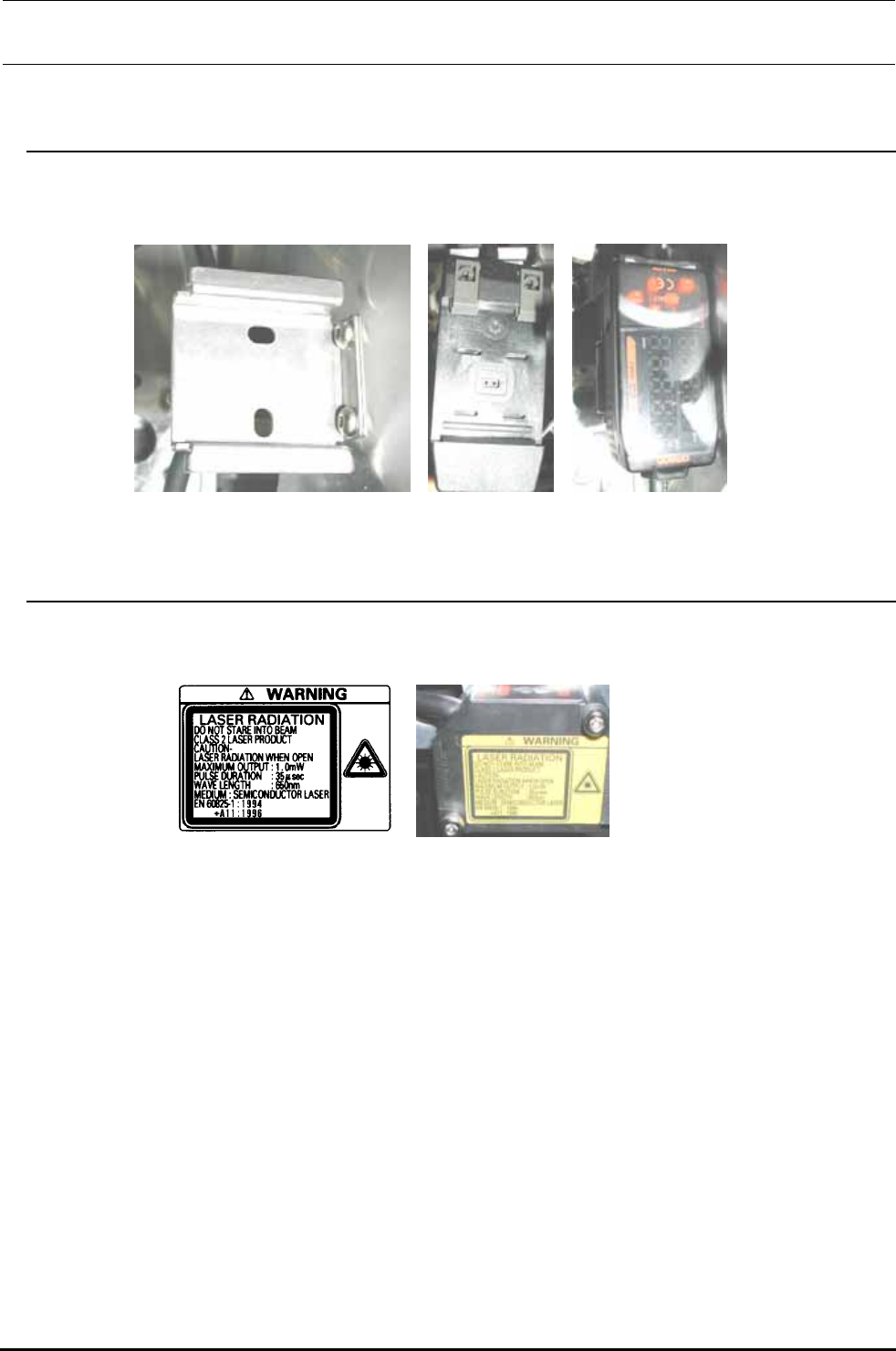

3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
3−5
Rev1.00c
维修调整要领书

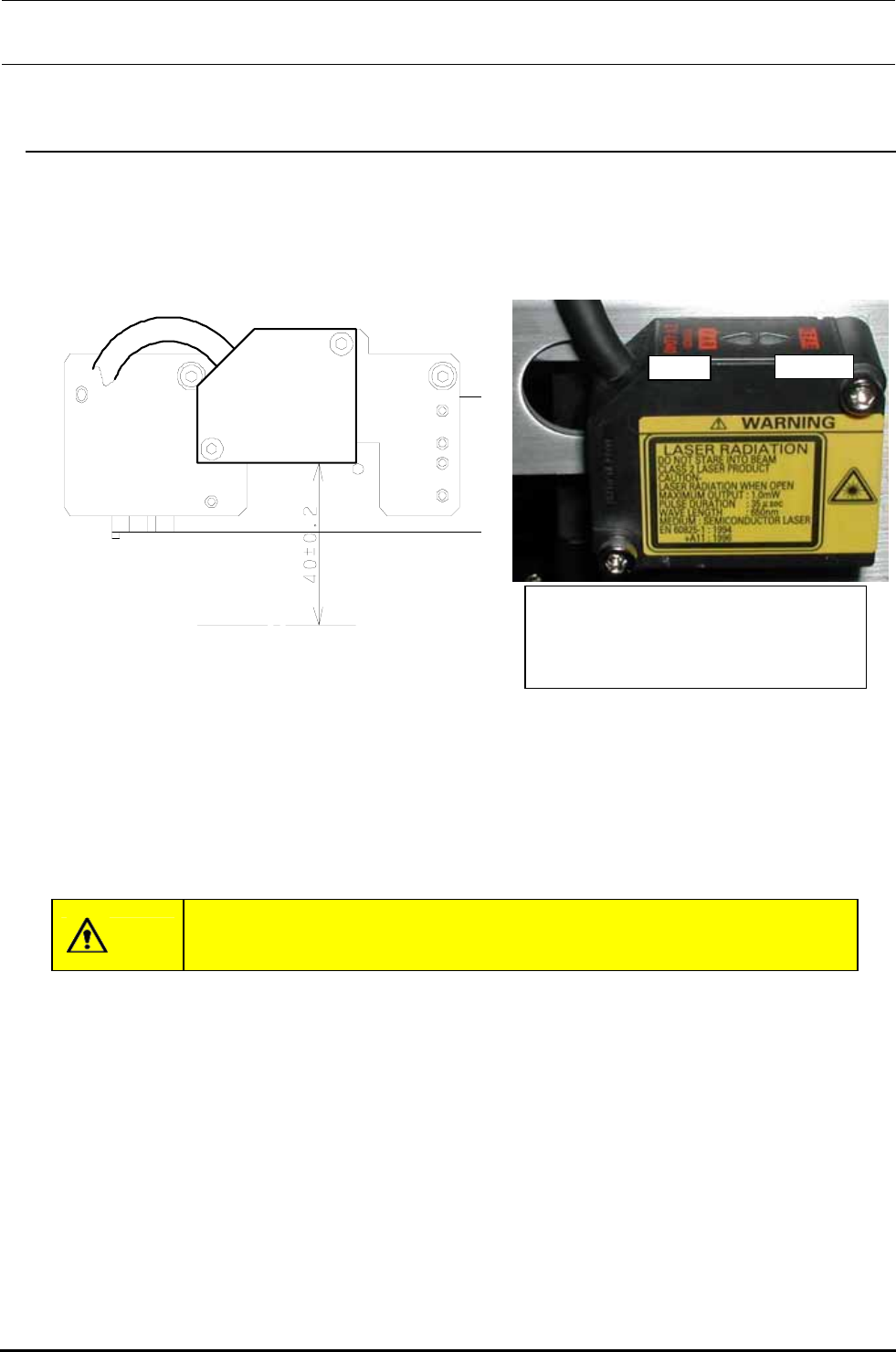

3-3-4．ＨＭＳ高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请拧松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
CAL 部上面
ＮＥＡＲ灯
ＦＡＲ灯
ＮＥＡＲ/ＦＡＲ 両点滅：測定範囲外
FAR 点灯：測定範囲内遠距離側
ＮＥＡＲ 点灯：測定範囲内近距離側
ＮＥＡＲ/ＦＡＲ 両点灯：測定中心距離±1ｍｍ
ﾚﾝｼﾞ表示灯 点灯状態
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置
