Rev1.00c 维修调整要领书 4-2． ＣＣＤ 摄像机 、 镜头的更换 1) 4-1．OCC 配件的更换要领，从摄像机板上卸下摄像机配件。 2） 请拆下用于固定 CCD 摄像机、镜头的固定螺，进行钉更换。 3) 安装时。请按照相反的顺序进行。 （圆螺纹螺钉请涂上粘结剂 LOCTITE242，以安装扭矩 1.0Nm 进行固定。） 4) 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览） 镜头 圆螺纹螺钉（ × …
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后在进行操作。
4 ＯＣＣ装配
4-1．ＯＣＣ装配件更换
1） 请取下有头螺钉①，卸下摄像机托架。
2） 摄像机组件被有头螺钉②所固定，照明组件被有头螺钉③所固定。
拆掉各个连接器，取下各自的安装螺钉，进行更换。
3) 安装时，请按照相反的顺序进行操作。
4） 更换摄像机组件后，请进行焦点调整、MS 参数输入。
更换照明组件后，请进行 OCC 照明的调整。（参照 4-7 项 更换后的重新调整一览表）
③有头螺钉（×2）
摄像机配件
照明组件
①有头螺钉（×3）
②有头螺钉（×4）
头板
图 4-1-1 OCC 装配
4-1
Rev1.00c
维修调整要领书
4-2．ＣＣＤ摄像机、镜头的更换
1) 4-1．OCC 配件的更换要领，从摄像机板上卸下摄像机配件。
2） 请拆下用于固定 CCD 摄像机、镜头的固定螺，进行钉更换。
3) 安装时。请按照相反的顺序进行。
（圆螺纹螺钉请涂上粘结剂 LOCTITE242，以安装扭矩 1.0Nm 进行固定。）
4) 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览）
镜头
圆螺纹螺钉（×2）
涂粘结剂 LOCTITE242
有头螺钉
（
×2
）
CCD 摄像机
六角孔螺栓
（
×4
）
图 4-2-1 CCD 摄像机/镜头
4-2
Rev1.00c
维修调整要领书

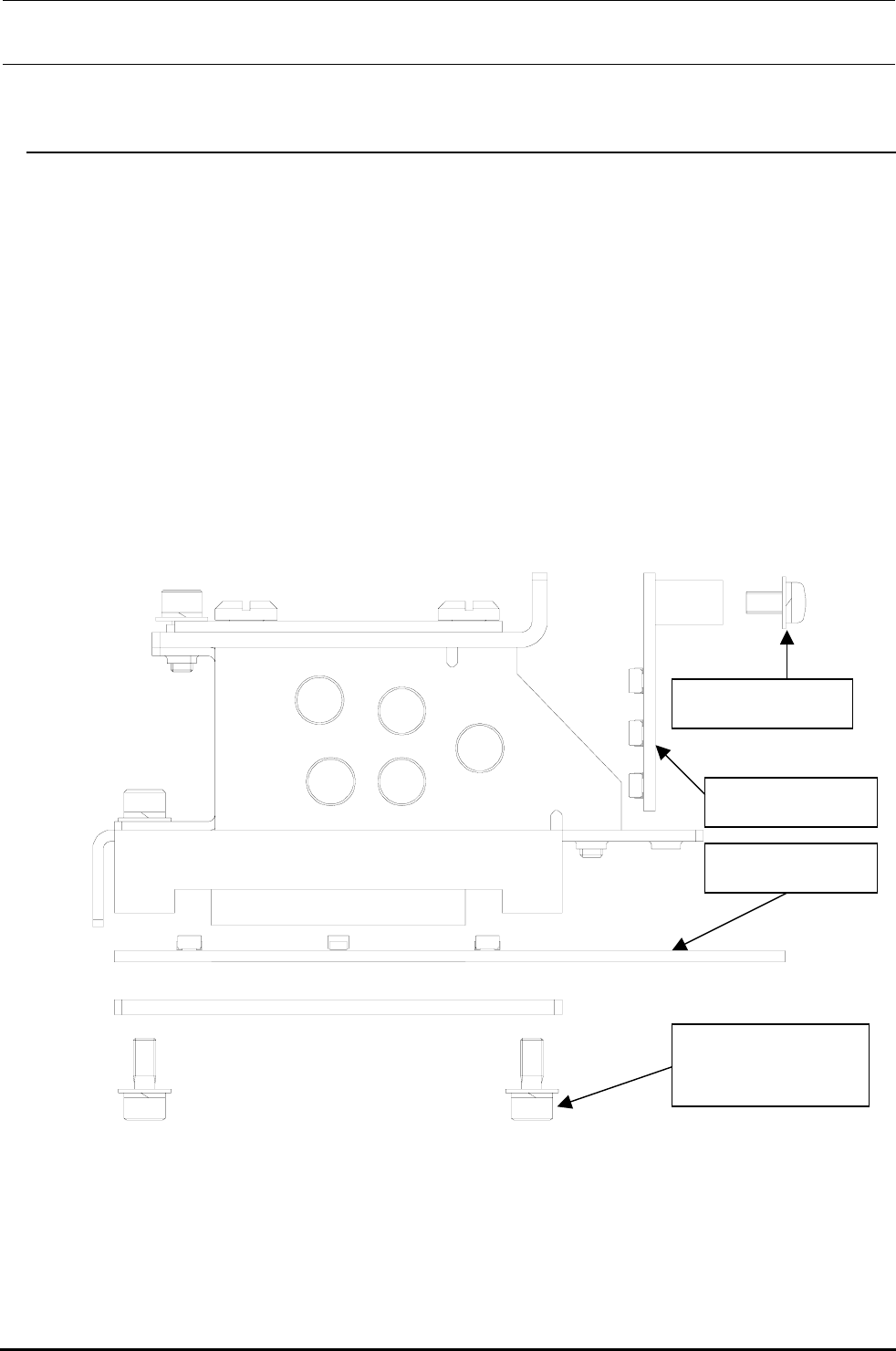

4-3．OCC 同轴／角度照明电路板组件的更换
1) 按照 4-１．ＯＣＣ配件的更换要领，从头板卸下照明配件。
2) 卸下圆头螺丝①，更换 OCC 同轴照明电路板组件。
3) 卸下带垫片六角孔螺栓②，更换 OCC 角度照明电路板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换后的重新调整一览）
图 4-3-1 OCC 同轴／角度照明电路版的更换
①圆螺丝（×2）
②带垫片六角孔螺栓
（×4）
同轴照明电路版组
角度照明电路版组
4-3
